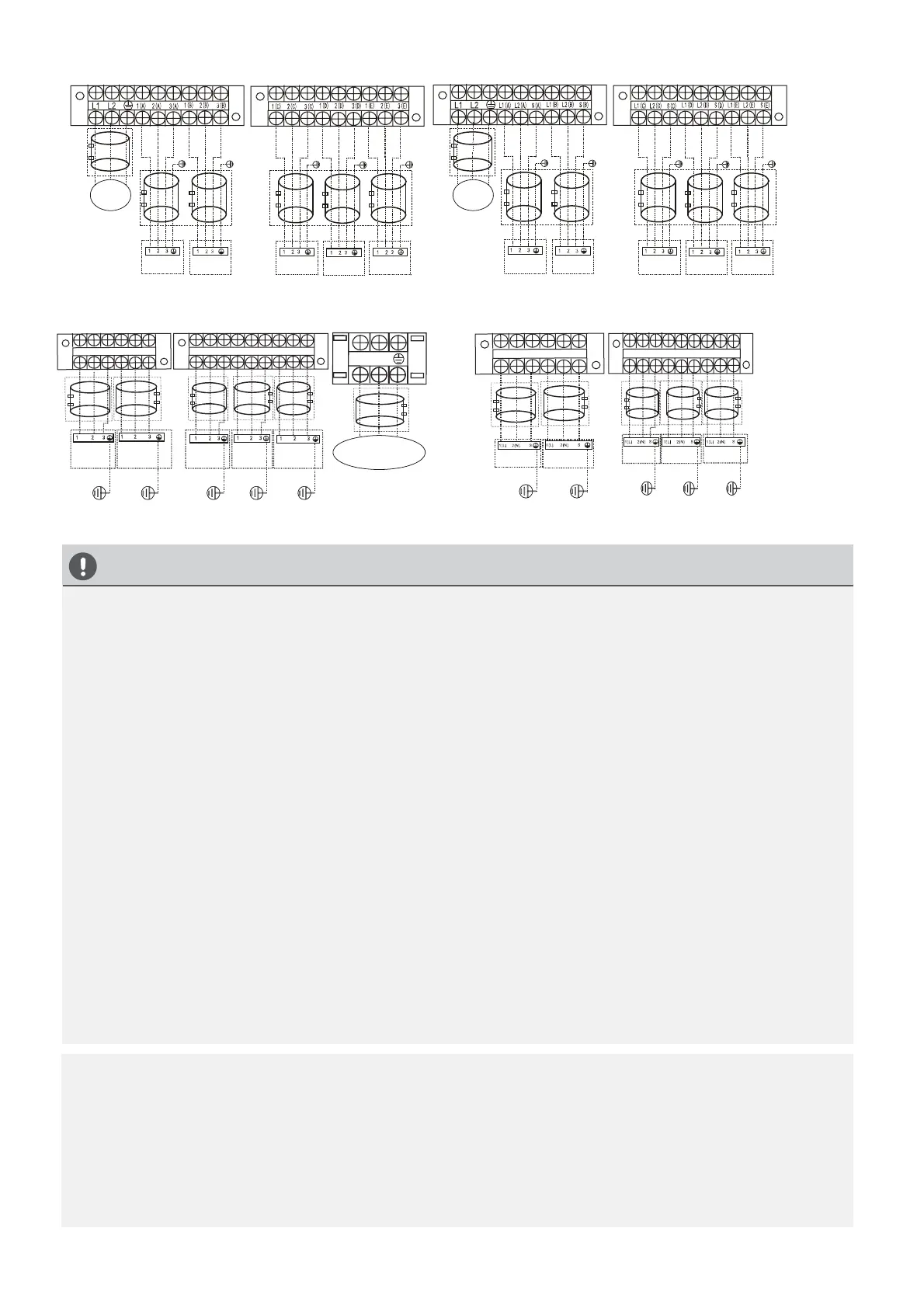

VERSO D
VERSO A
VERSO B
VERSO B
VERSO C
VERSO E
VERSO D
VERSO A
VERSO C
VERSO E
VERSO B
VERSO D
VERSO A
VERSO C
VERSO E
VERSO D
VERSO A
VERSO B
VERSO C
VERSO E
ALIMENTAZIONE
ALIMENTAZIONE
ALIMENTAZIONE
Modello E
Modello C Modello D
OPTIONAL
OPTIONAL OPTIONAL OPTIONAL OPTIONAL OPTIONAL
OPTIONAL
OPTIONAL OPTIONAL OPTIONAL OPTIONAL OPTIONAL
L2
L1
1(A)
2(A)
3(A)
1(B)
2(B)
3(B)
1(C)
2(C)
3(C)
1(D)
2(D)
3(D)
1(E)
2(E)
3(E)
OPTIONAL OPTIONAL OPTIONAL
OPTIONAL
OPTIONAL
OPTIONAL
OPTIONAL
Modello F
L(C)
N(C)
S(C)
L(D)
N(D)
S(D)
L(E)
N(E)
S(E)
L(A)
N(A)
S(A)
L(B)
N(B)
S(B)
OPTIONAL OPTIONAL OPTIONAL OPTIONAL
ATTENZIONE
Dopo avere vericato le condizioni precedenti, eseguire i collegamenti elettrici osservando le seguenti
linee guida:
• Usare sempre un circuito elettrico separato per il condizionatore d'aria. Attenersi sempre allo
schema elettrico applicato all’interno del coperchio del quadro di comando.
• Le viti che ssano i cavi di collegamento nei raccordi del quadro elettrico possono allentarsi
durante il trasporto. Per evitare possibili danni ai cavi, controllare che le viti siano ben serrate.
• Controllare le speciche per l’alimentazione elettrica.
• Vericare che la portata elettrica sia suciente.
• Controllare che la tensione di avviamento si mantenga oltre il 90% della tensione nominale indicata
sulla targhetta dati dell’apparecchio.
• Controllare che lo spessore dei cavi sia quello indicato nelle speciche dell’alimentazione elettrica.
• Nelle zone esposte all'acqua o all’umidità è sempre necessario installare un interruttore
dierenziale per guasto verso terra.
• Le cadute di tensione possono causare la vibrazione di un interruttore magnetico, il
danneggiamento di un punto di contatto, il guasto di fusibili o disturbi al normale funzionamento.
• La linea di alimentazione dovrà avere a monte un’apposita protezione contro i corto circuiti e le
dispersioni verso terra che sezioni l’impianto rispetto alla altre utenze.
Il tecnico dovrà scegliere un interruttore dierenziale o generale di tipoomologato.
• Prima di accedere ai morsetti, è necessario scollegare tutti i circuiti di alimentazione.
NOTA:
Per soddisfare le normative obbligatorie EMC, che sono richieste dallo standard
internazionale CISPR 14-1:2005/A2:2011 in specici paesi o distretti, assicurarsi di applicare
gli anelli magnetici corretti sull'apparecchiatura in base allo schema elettrico applicato
sull'apparecchiatura.
Si prega di contattare il proprio distributore o installatore per ottenere ulteriori informazioni
per acquistare anelli magnetici.
Il fornitore di anelli magnetici è TDK (modello ZCAT3035-1330) o similare.
