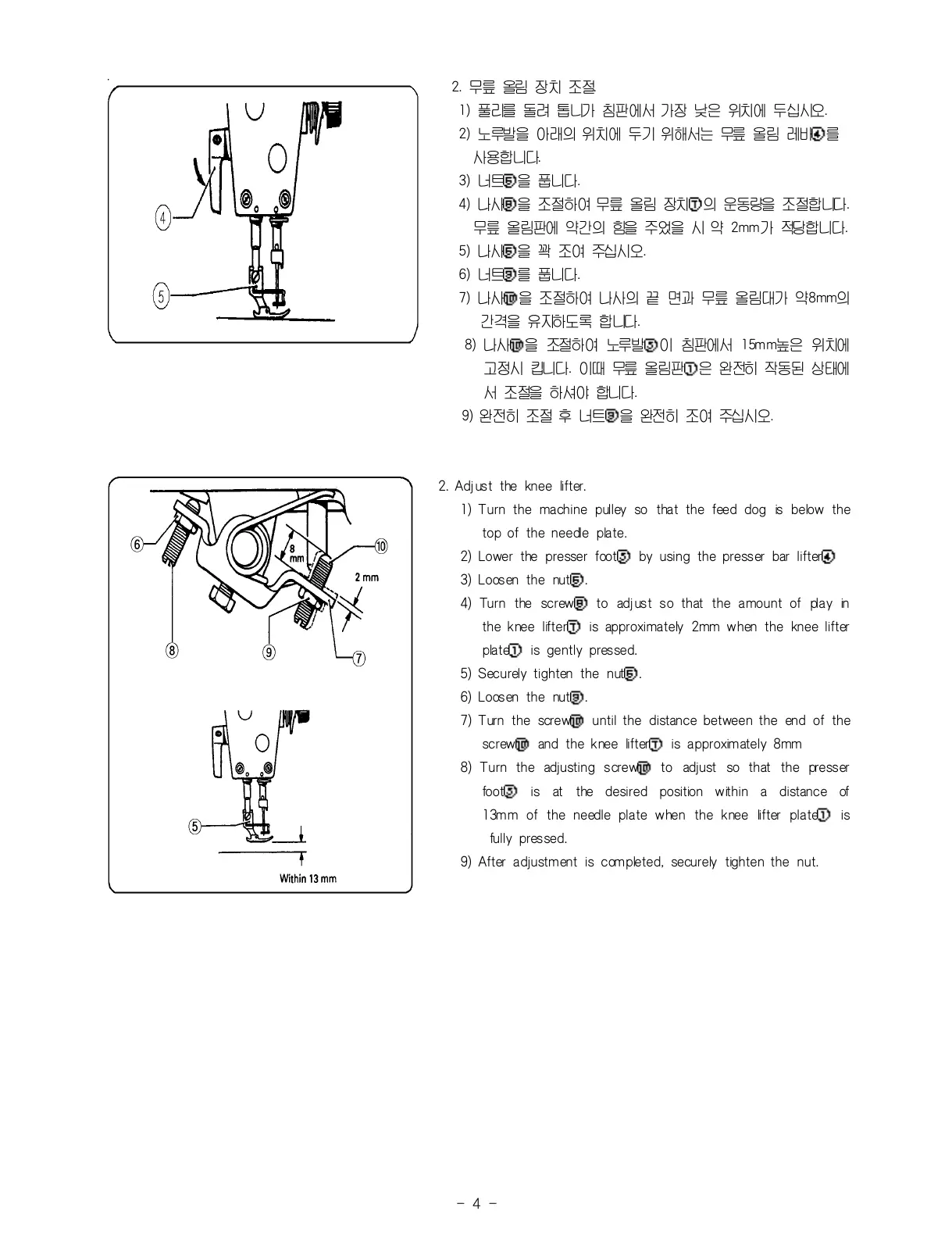

2. 무릎 올림 장치 조절.
1) 풀리를 돌려 톱니가 침판에서 가장 낮은 위치에 두십시오.
2) 노루발을 아래의 위치에 두기 위해서는 무릎 올림 레바④를
사용합니다.
3) 너트⑥을 풉니다.
4) 나사⑧을 조절하여 무릎 올림 장치⑦의 운동량을 조절합니다.
무릎 올림판에 약간의 힘을 주었을 시 약 2mm가 적당합니다.
5) 나사⑥을 꽉 조여 주십시오.
6) 너트⑨를 풉니다.
7) 나사⑩을 조절하여 나사의 끝 면과 무릎 올림대가 약8mm의
간격을 유지하도록 합니다.
8) 나사⑩을 조절하여 노루발⑤이 침판에서 15mm높은 위치에
고정시 킵니다. 이때 무릎 올림판①은 완전히 작동된 상태에
서 조절을 하셔야 합니다.
9) 완전히 조절 후 너트⑨을 완전히 조여 주십시오.
2. Adjust the knee lifter.
1) Turn the machine pulley so that the feed dog is below the
top of the needle plate.
2) Lower the presser foot⑤ by using the presser bar lifter④
3) Loosen the nut⑥.
4) Turn the screw⑧ to adjust so that the amount of play in
the knee lifter⑦ is approximately 2mm when the knee lifter
plate① is gently pressed.
5) Securely tighten the nut⑥.
6) Loosen the nut⑨.
7) Turn the screw⑩ until the distance between the end of the
screw⑩ and the knee lifter⑦ is approximately 8mm
8) Turn the adjusting screw⑩ to adjust so that the presser
foot⑤ is at the desired position within a distance of
13mm of the needle plate when the knee lifter plate① is
fully pressed.
9) After adjustment is completed, securely tighten the nut.
