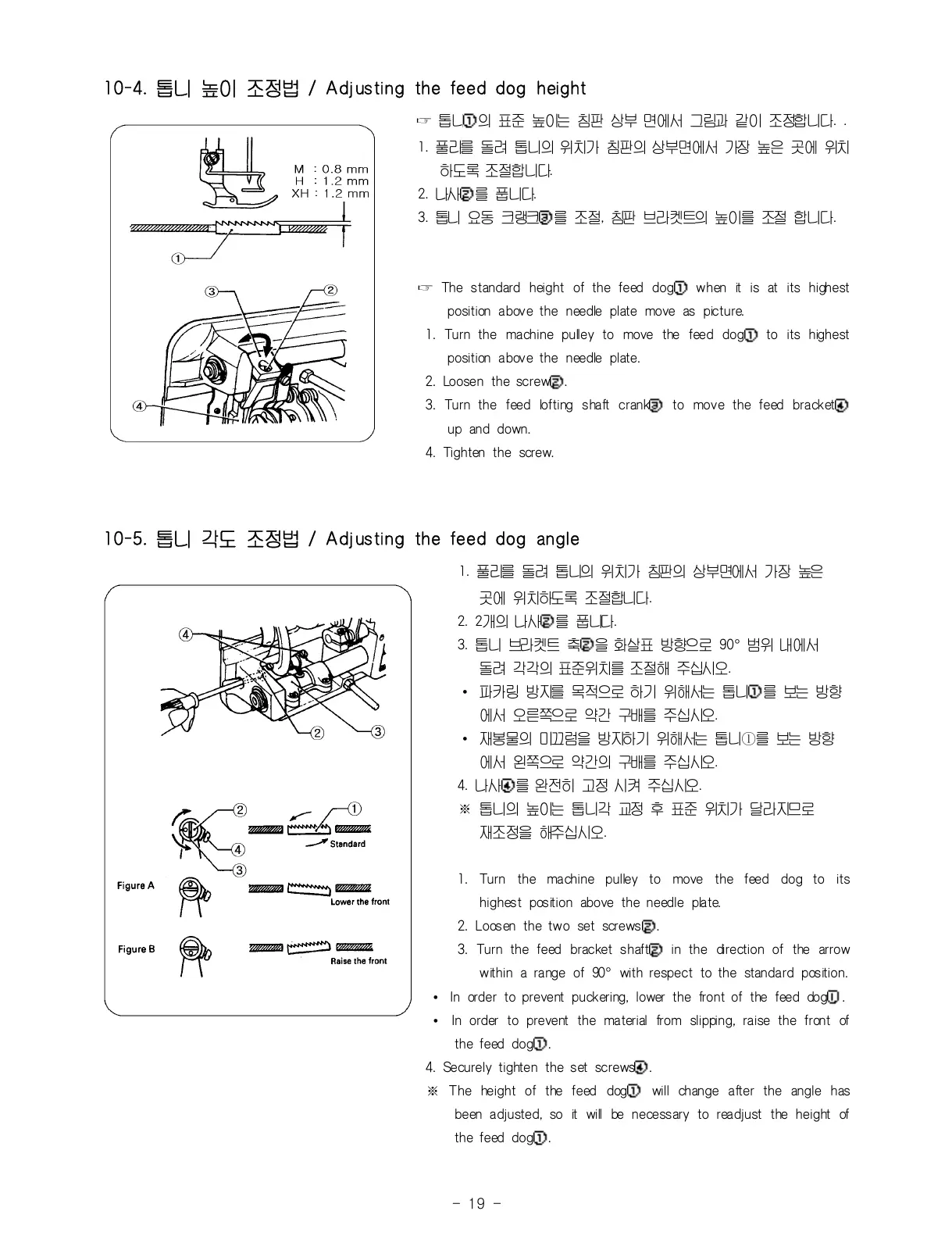

10-4. 톱니 높이 조정법 / Adjusting the feed dog height
☞
톱니①의 표준 높이는 침판 상부 면에서 그림과 같이 조정합니다. .
1. 풀리를 돌려 톱니의 위치가 침판의 상부면에서 가장 높은 곳에 위치
하도록 조절합니다.
2. 나사②를 풉니다.
3. 톱니 요동 크랭크③를 조절, 침판 브라켓트의 높이를 조절 합니다.
4. 나사②를 고정 시킵니다.
☞ The standard height of the feed dog① when it is at its highest
position above the needle plate move as picture.
1. Turn the machine pulley to move the feed dog① to its highest
position above the needle plate.
2. Loosen the screw②.
3. Turn the feed lofting shaft crank③ to move the feed bracket④
up and down.
4. Tighten the screw.
10-5. 톱니 각도 조정법 / Adjusting the feed dog angle
1. 풀리를 돌려 톱니의 위치가 침판의 상부면에서 가장 높은
곳에 위치하도록 조절합니다.
2. 2개의 나사②를 풉니다.
3. 톱니 브라켓트 축②을 화살표 방향으로 90° 범위 내에서
돌려 각각의 표준위치를 조절해 주십시오.
∙ 파카링 방지를 목적으로 하기 위해서는 톱니①를 보는 방향
에서 오른쪽으로 약간 구배를 주십시오.
∙ 재봉물의 미끄럼을 방지하기 위해서는 톱니ⓛ를 보는 방향
에서 왼쪽으로 약간의 구배를 주십시오.
4. 나사④를 완전히 고정 시켜 주십시오.
※ 톱니의 높이는 톱니각 교정 후 표준 위치가 달라지므로
재조정을 해주십시오.
1. Turn the machine pulley to move the feed dog to its
highest position above the needle plate.
2. Loosen the two set screws②.
3. Turn the feed bracket shaft② in the direction of the arrow
within a range of 90° with respect to the standard position.
∙ In order to prevent puckering, lower the front of the feed dog①
.
∙ In order to prevent the material from slipping, raise the front of
the feed dog①.
4. Securely tighten the set screws④.
※ T he height of the fe ed dog① will change after the angle has
been adjusted, so it will be necessary to readjust the height of
the feed dog①.
