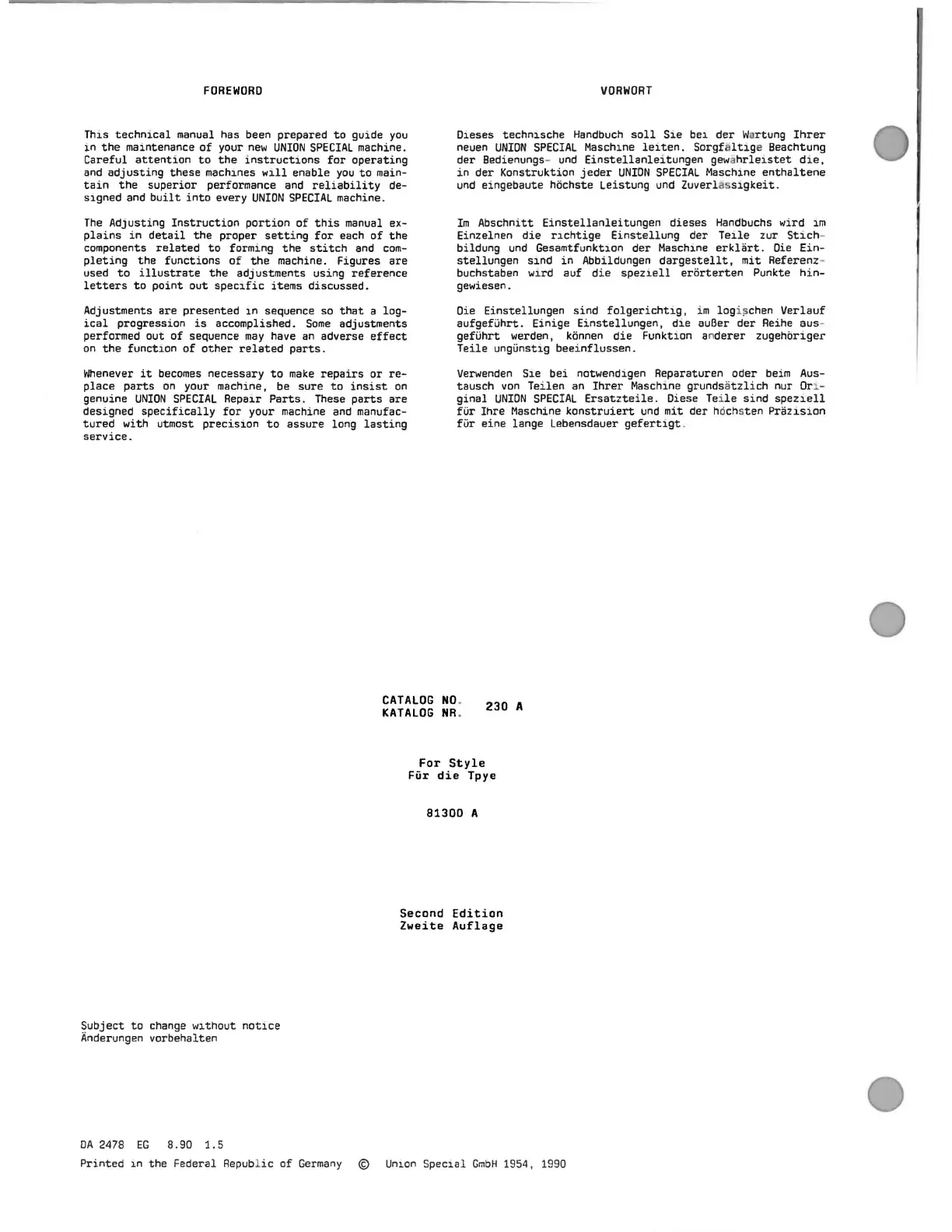

FOREWORD
Th~s technical manual has been prepared to guide you
in the maintenance of your new UNION SPECIAL machine.
Careful attention to the instruct~ons for operating
and adjusting these mach1nes w1ll enable you to main-
tain the superior performance and reliability de-
s1gned and
built into every UNION SPECIAL machine .
The AdJusting Instruction portion of this manual ex-
plains in detail the proper setting for each of the
components related to forming the stitch and com-
pleting the functions of the machine. Figures are
used to illustrate the adjustments using reference
letters to point out spec1fic items discussed.
Adjustments are presented ~n sequence so that a log-
ical progression is accomplished. Some adjustments
performed
out of sequence may have an adverse effect
on the funct1on of other related parts.
Whenever it becomes necessary to make repairs or re-
place parts on your machine, be sure to insist on
genuine UNION SPECIAL Repa~r Parts. These parts are
designed specifically for your machine and manufac-
tured with utmost precis~on to assure long lasting
service.
VDRWORT
01eses techn1sche Handbuch soll S~e be~ der Wa rtung Ihrer
neuen UNION SPECIAL Masch1ne leiten. Sorgfa lt1g e Beachtung
der Bedienungs-
und Einstellanleitungen gew a hrle~stet die,
in der Konstruktion jeder UNION SPECIAL Masch1ne enthaltene
und eingebaute hochste Leistung und Zuverl as s1gkeit.
Im Abschni tt Einstellanlei tungen dieses Handbuchs wird ~m
Einzelnen die nchtige Einstellung der Teile zur Stl.ch-
bildung und Gesamtfunkt1on der Masch1.ne erklart . Oie Ein-
stellungen s1.nd in Abbildungen dargestellt, mit Referenz-
buchstaben
wud auf die speZl.ell erorterten Punkte hin-
gewiesen.
Oie Einstellungen sind folgericht1g, im log is chen Verlauf
aufgefuhrt . Einige Einstellungen, d~e auBer der Reihe aus-
gefuhrt werden, konnen die Funkt1on an derer zugehoriger
Teile ungunstl.g beeinflussen.
Verwenden S1e bei notwend~gen Reparaturen oder beim Aus-
tausch von Teilen an Ihrer Masch1ne grundsa tzlich nur Or -
ginal UNION SPECIAL Ersatzteile. Diese Te i le sind spez~ell
fur Ihre Maschine konstruiert und mit der hochs ten Praz1.sion
fur eine lange Lebensdauer gefertigt _
CATALOG NO .
KATALDG NR .
230 A
Subject to change w~thout not1ce
Anderungen vorbehalten
DA 2478 EG 8.90 1.5
For Style
Fur die Tpye
81300 A
Second Edition
Zweite Auflage
Printed ~n the Federal Repub ic of Germany «) Un1on Spec1al GmbH 1954, 1990
