US Blaster USB 1380 - Page 34

H.P.F
CROSSOVER
L.P.F
50Hz
250Hz
FULL
L.P.F
H.P.F
1.2kHz
80Hz
CH2
LOW INPUT
BASS
GAIN
TREBLE
12dB
6V
12dB 0.2V
0dB
CH1
CH2
LINE OUT
0dB
BOOST
CH1
GND
L-
R-
R+
L+
HI INPUT
Fig.2
GND REM +12V CH1 CH2
FIL DE L’ANTENNE

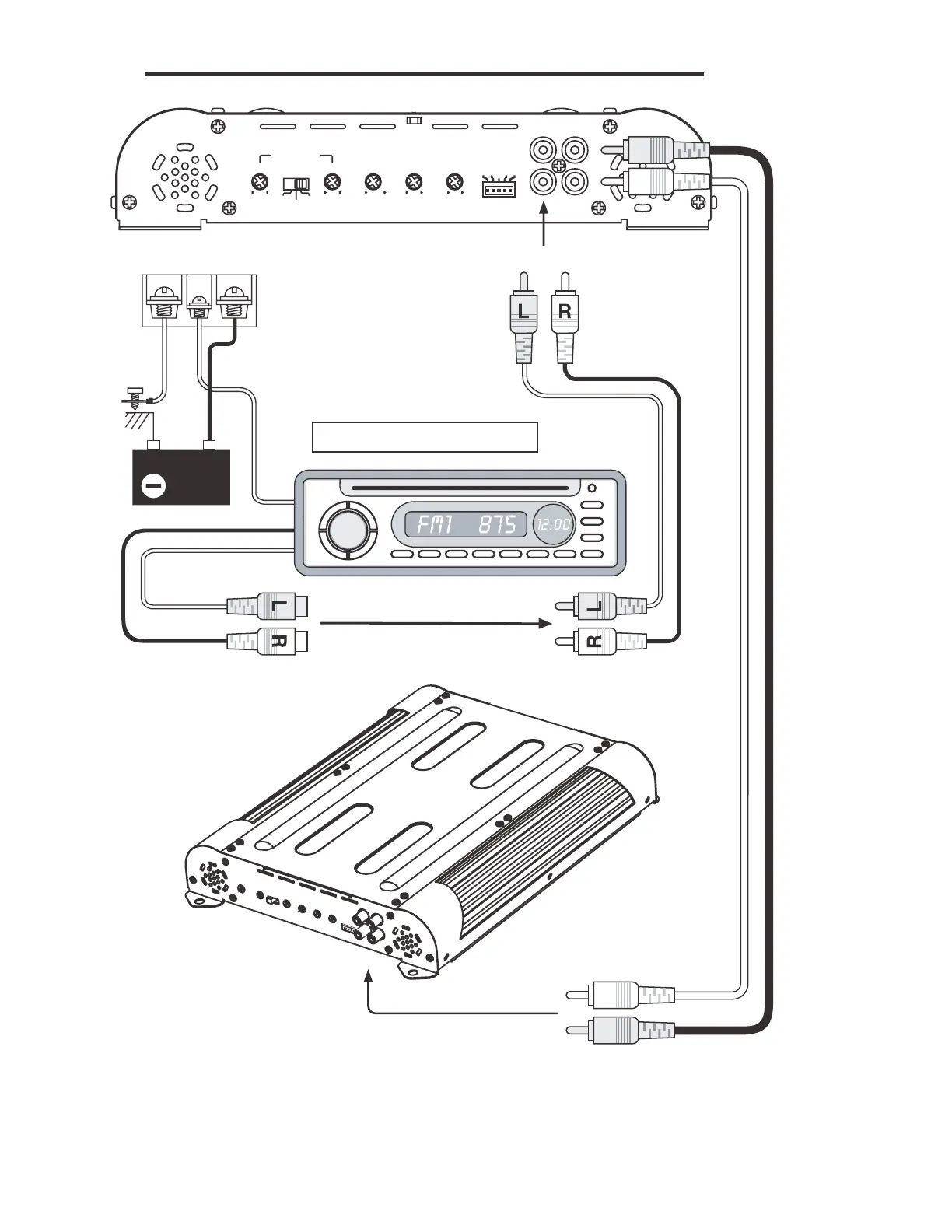

SCHÉMA DE BRANCHEMENT DU SYSTEME A 2 CANAUX
UNITE PRINCIPALE STEREO DE LA VOITURE
AMPLIFICATEUR
D’EXTENSION
