Anschließen der Lautsprecher
Der Verstärker kann im Ein-, Zwei-, oder Dreikanalregime betrieben werden. Minimale Impedanz für
Einkanalregime (mit Überbrückung /Mono) sind 4-8 Ohm. Dreikanalregime heißt gleichzeitiger Stereo-
und Monoausgang. Minimale Impedanz bleibt gleich auch für Dreikanalsystem (Satellit/Subwoofer),
falls keine ordentliche negative Weiche benutzt wird. Verbinden sie die Kabele des linken und rechten
Lautsprechers an die zuständigen Klammern des Verstärkers für Ausgang zu den Lautsprechern.
Geben sie darauf Acht, dass das positive Kabel aus dem Lautsprecher richtig zur positiven Klemme
des Verstärkers führt. Umgekehrte Verbindung führt dazu, dass die Membranen außer die Fase
geraten, was zur Folge haben wird, es werden keine tiefe Töne gehöhrt. Siehe Bild 5 Klemmen für den
Ausgang der Signale in die Lautsprecher.

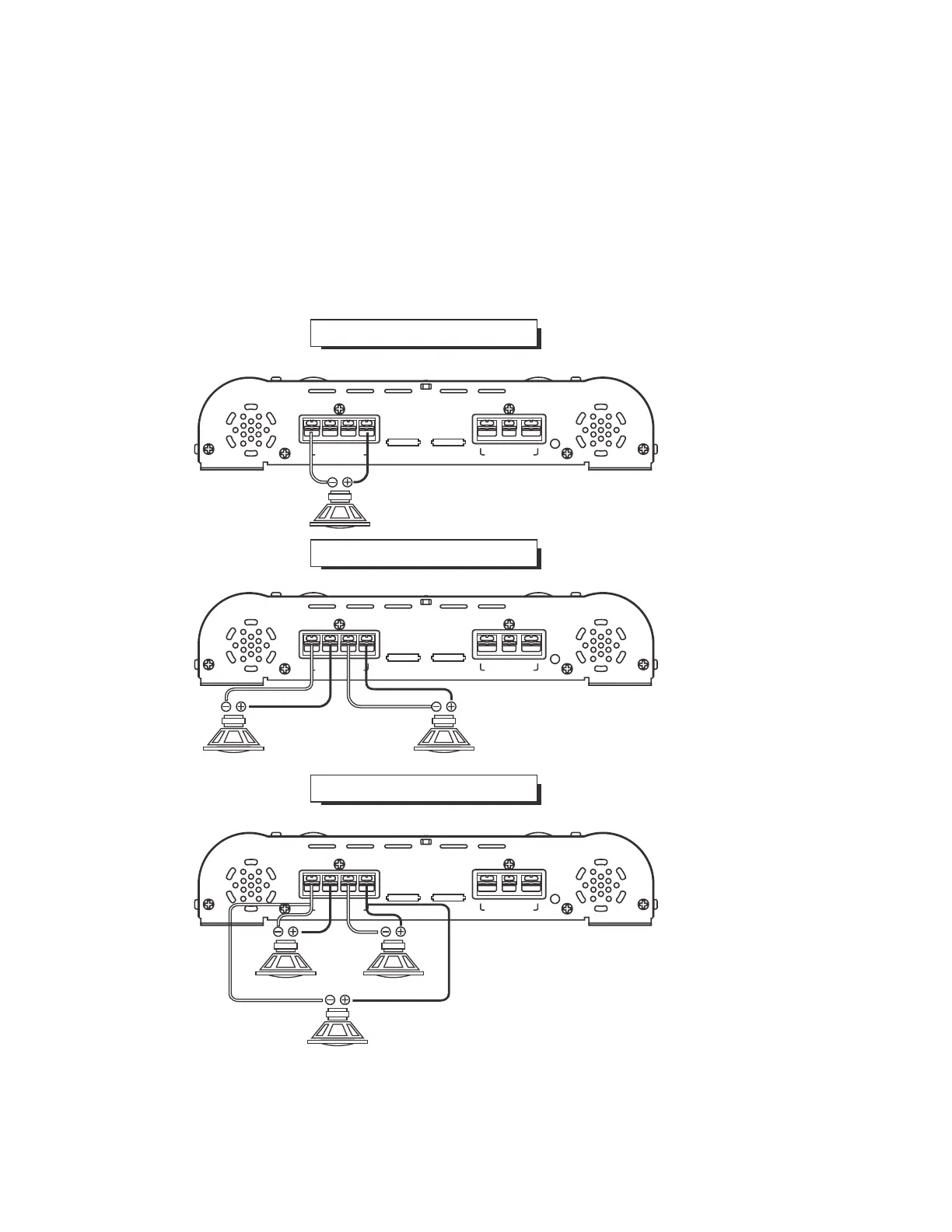

Fig.5
- BRIDGED +
SPEAKER OUTPUT
-
CH2
+
CH1
-
+
POWER
REM
+12V
FUSEFUSE
GND
PROT
ON
- BRIDGED +
SPEAKER OUTPUT
-
CH2
+
CH1
-
+
POWER
REM
+12V
FUSEFUSE
GND
PROT
ON
SPEAKER OUTPUT
-
CH2
+
CH1
-
+
POWER
REM
+12V
FUSEFUSE
GND
PROT
ON
- BRIDGED +
4-8 Ohms
1CH
2CH
2-4 Ohm
1CH
3CH
WOOFER 2CH + 1CH
4-8 Ohm
2CH 1CH
4-8 Ohm
Schema der Lautsprecherverbindung beim Zweikanalsystem
1 LAUTSPRECHER – MIT ÜBERBRÜCKUNG
2 LAUTSPRECHER – STEREO
3 LAUTSPRECHER – REGIME „TRI“
