Collegamento degli altoparlanti
L’amplificatore può funzionare con la configurazione a uno, a due oppure a tre canali. L’impedenza
minima per la configurazione a un canale (a ponte/mono ) è di 4-8 Ohm. La configurazione a tre canali
tri-power corrisponde all’uscita stereo e mono allo stesso momento. L’impedenza minima resta la
medesima anche per l’impianto a tre canali (satellite/subwoofer), se si usano opportuni crossover
passivi.
Collegate i cavi degli altoparlanti sinistro e destro agli appositi morsetti dell’amplificatore destinati
all’uscita per gli altoparlanti.
Fate attenzione a collegare il cavo positivo dell’altoparlante al morsetto positivo per l’altoparlante
dell’amplificatore e a collegare il cavo negativo dell’altoparlante al morsetto negativo per l’altoparlante
dell’amplificatore.
L’inversione dei collegamenti comporterebbe la messa fuori fase delle membrane degli altoparlanti;
quindi non verrebbero emessi i bassi. Vedere la Fig. 5 Connessioni delle uscite per gli altoparlanti.
Fig.5
- BRIDGED +
SPEAKER OUTPUT
-
CH2
+
CH1
-
+
POWER
REM
+12V
FUSEFUSE
GND
PROT
ON
- BRIDGED +
SPEAKER OUTPUT
-
CH2
+
CH1
-
+
POWER
REM
+12V
FUSEFUSE
GND
PROT
ON
SPEAKER OUTPUT
-
CH2
+
CH1
-
+
POWER
REM
+12V
FUSEFUSE
GND
PROT
ON
- BRIDGED +
4-8 Ohms
1CH
2CH
2-4 Ohm
1CH
3CH
WOOFER 2CH + 1CH
4-8 Ohm
2CH 1CH
4-8 Ohm
S

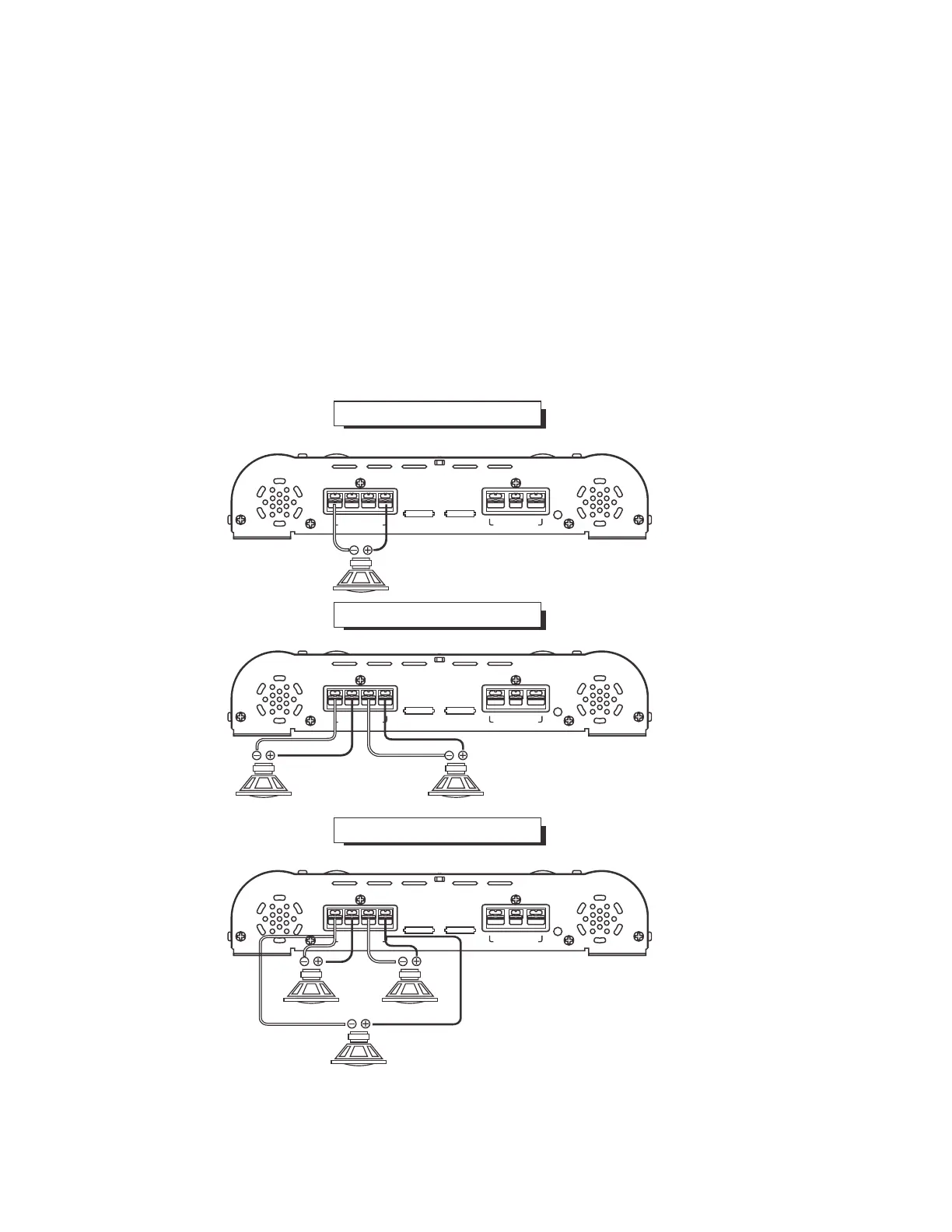

CHEMA DI COLLEGAMENTO DEGLI ALTOPARLANTI PER L’IMPIANTO A DUE CANALI
1 ALTOPARLANTE – A PONTE
2 ALTOPARLANTI – STEREO
3 ALTOPARLANTI – CONFIGURAZIONE TRI“
