US Blaster USB 1380 - Page 39

SPEAKER OUTPUT
CH4 CH3
CH2 CH1
BRIDGED
BRIDGED
FUSE
POWER
REM
+12V
GND
PROT
ON
SPEAKER OUTPUT
CH4 CH3
CH2 CH1
BRIDGED
BRIDGED
FUSE
POWER
REM
+12V
GND
PROT
ON
Fig.5
4-8 Ohms
2CH1CH
2-4 Ohms
SUB WOOFER
3CH
4-8 Ohms
1CH
2CH
2-4 Ohms
SPEAKER OUTPUT
CH4 CH3
CH2 CH1
BRIDGED
BRIDGED
FUSE
POWER
REM
+12V
GND
PROT
ON
2-4 Ohms
3CH
1CH4CH 2CH
SPEAKER OUTPUT
CH4 CH3
CH2 CH1
BRIDGED
BRIDGED
FUSE
POWER
REM
+12V
GND
PROT
ON
4-8 Ohms
6CH
4-8 Ohms
5CH
4-8 Ohms 4-8 Ohms
4CH
3CH
1CH
4-8 Ohms
2CH

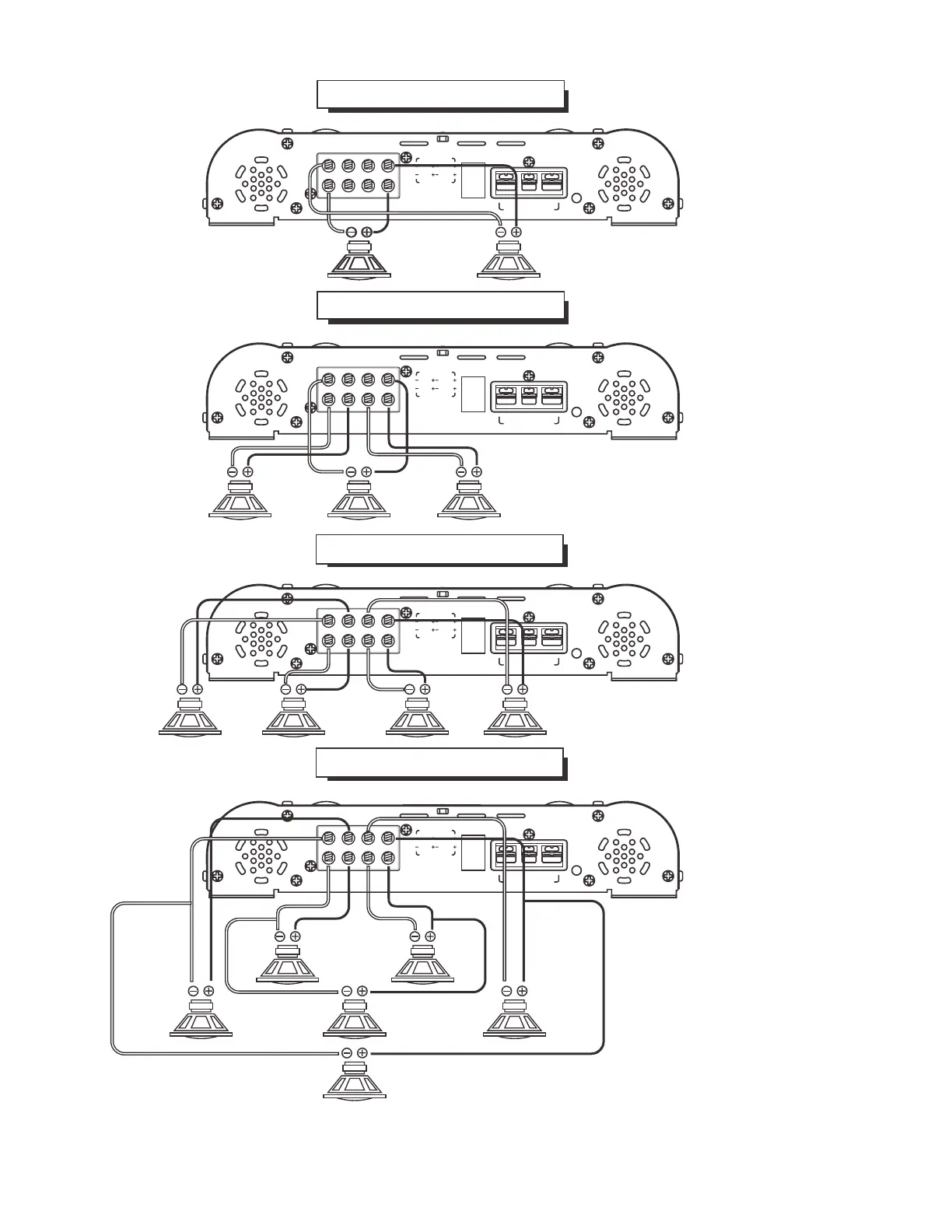

SCHÉMA DE BRANCHEMENT DES HAUT-PARLEURS AVEC 4 CANAUX
2 HAUT-PARLEURS AVEC PONT
2 HAUT-PARLEURS + 1 CAISSON DE BASSE
4 HAUT-PARLEURS STEREO
6 HAUT-PARLEURS MODE HEX
