Conexión de los reproductores
El amplificador puede ser usado en los regímenes de un canal, de dos y de tre canales. La
impedancia mínima para el funcionamiento en el régimen de un canal (con puente/mono)
corresponde a 4-8 Ohm. El régimen de tres canales tri-power significa la salida mono y estéreo
simultánea. La impedancia mínima se mantiene igual también para el sistema de tres canales
(satélite/subwoofer), siempre que se usen adecuadas agujas negativas.
Conecten los cables de los reproductores izquierdo y derecho en los bornes del amplificador para la
salida a los reproductores.
Al realizar la conexión cuiden de que el cable positivo del reproductor sea conectado con el borne
positivo del reproductor en el amplificador y el cable negativo del reproductor con el borne negativo
del reproductor en el amplificador. Una conexión invertida traería como consecuencia que las
membranas de los reproductores llegaran a ponerse fuera de fase lo que impediría la posibilidad de

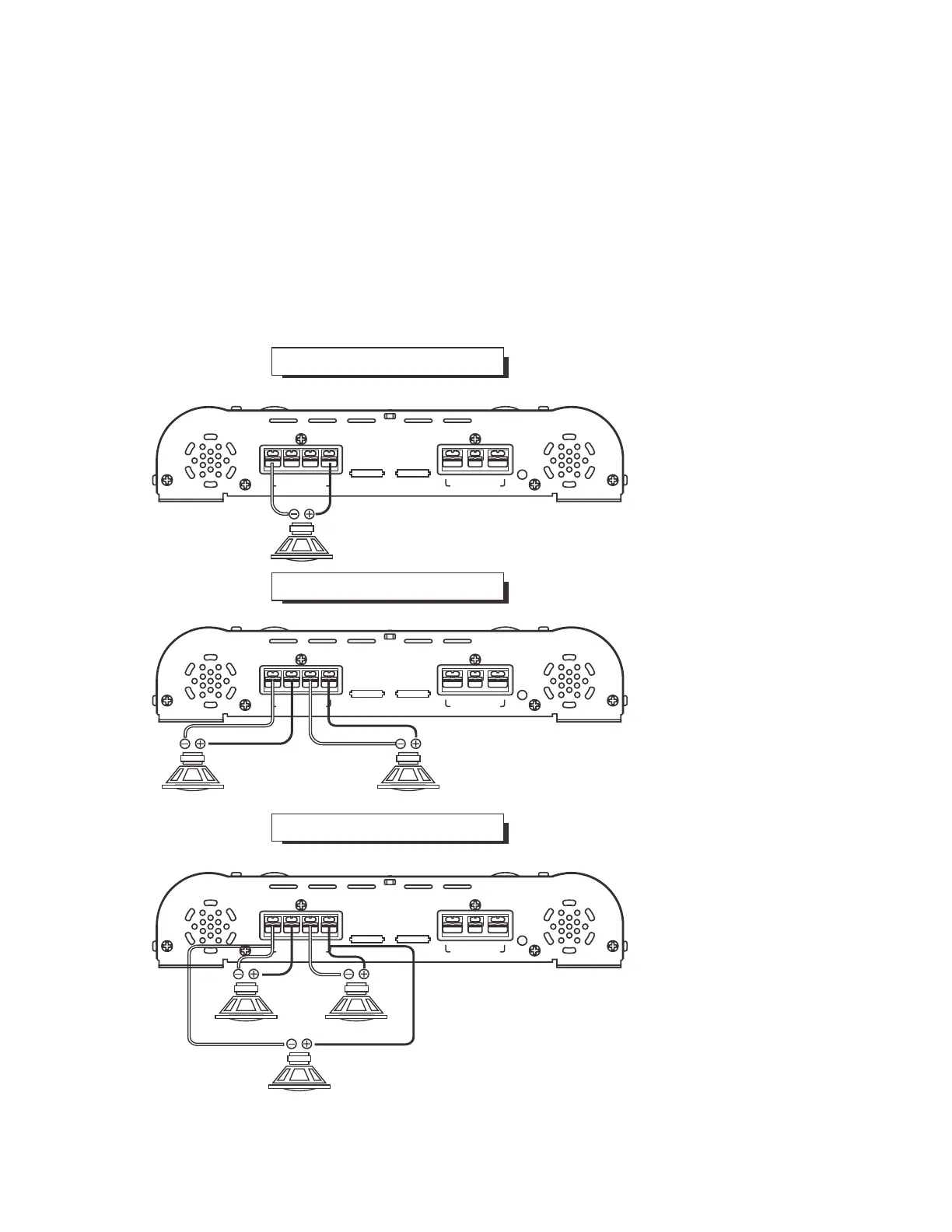

escuchar los tonos bajos. Véase la figura 5. Conectores para la salida de la señal a los reproductores.
Fig.5
- BRIDGED +
SPEAKER OUTPUT
-
CH2
+
CH1
-
+
POWER
REM
+12V
FUSEFUSE
GND
PROT
ON
- BRIDGED +
SPEAKER OUTPUT
-
CH2
+
CH1
-
+
POWER
REM
+12V
FUSEFUSE
GND
PROT
ON
SPEAKER OUTPUT
-
CH2
+
CH1
-
+
POWER
REM
+12V
FUSEFUSE
GND
PROT
ON
- BRIDGED +
4-8 Ohms
1CH
2CH
2-4 Ohm
1CH
3CH
WOOFER 2CH + 1CH
4-8 Ohm
2CH 1CH
4-8 Ohm
ESQUEMA DE CONEXIÓN DE LOS REPRODUCTORES EN EL SISTEMA DE DOS CANAALES
1 REPRODUCTOR – CON PUENTE
2 REPRODUCTORES – ESTEREO
3 REPRODUCTORES – REGIMEN “TRI“
