Ligação das colunas
O amplificador pode ser usado ou no sistema de um canal, ou no de dois canais, ou no regime de 3
canais. A impedancia mínima para o funcionamento de um canal (com ponte/mono) é de 4-8 Ohm. O
regime de 3 canais tri-power significa ao mesmo tempo saída mono e estéreo. A impedância mínima
ficará igual e para o sistema de 3 canais (satélite/subwoofer), quando se utilizam agulhas adecuadas
negativas.
Conectem os cabos da coluna esquerda e direita nos bornos do amplificador para a saída às colunas.
Ao realizar a ligação preste atenção para que o cabo positivo da coluna seja ligado ao borno positivo
da coluna ao amplificador e o cabo negativo da coluna ao borno negativo da coluna no amplificador.
Uma ligação contrária traria como consequência que as membranas das colunas ficassem fora da

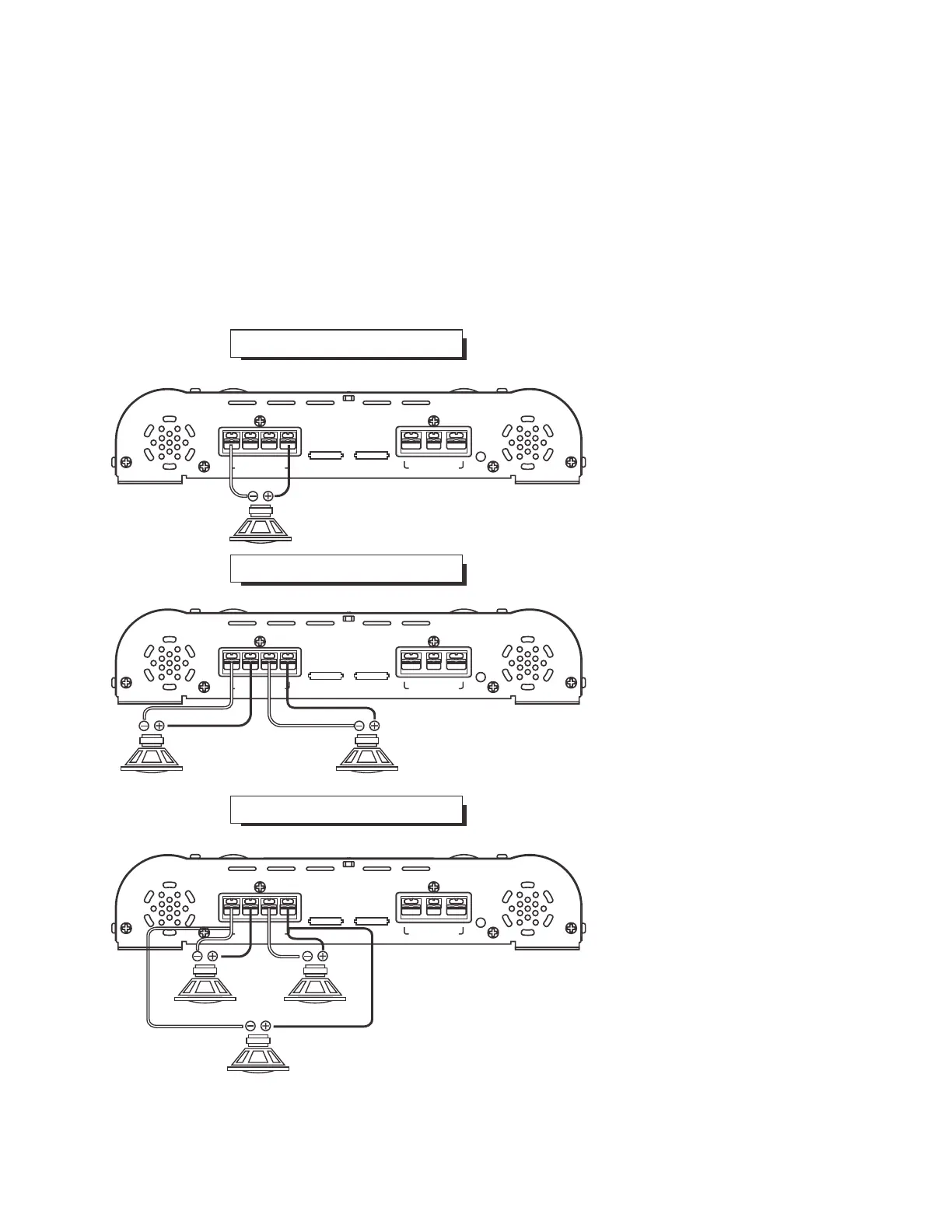

fase o que provocaria que não emitisse sons agudos. Ver figura 5. Conectores para a saída do sinal
às colunas.
Fig.5
- BRIDGED +
SPEAKER OUTPUT
-
CH2
+
CH1
-
+
POWER
REM
+12V
FUSEFUSE
GND
PROT
ON
- BRIDGED +
SPEAKER OUTPUT
-
CH2
+
CH1
-
+
POWER
REM
+12V
FUSEFUSE
GND
PROT
ON
SPEAKER OUTPUT
-
CH2
+
CH1
-
+
POWER
REM
+12V
FUSEFUSE
GND
PROT
ON
- BRIDGED +
4-8 Ohms
1CH
2CH
2-4 Ohm
1CH
3CH
WOOFER 2CH + 1CH
4-8 Ohm
2CH 1CH
4-8 Ohm
ESQUEMA PARA JUNÇÃO DE COLUNAS NO SISTEMA DE DOIS CANAIS
1 COLUNA – COM PONTE
2 COLUNAS – ESTEREO
3 COLUNAS – REGIME TRI“
