INSTRUCCIONES DE INSTALACIÓN DE CONSTRUCCIÓN EXISTENTE (Continuación)

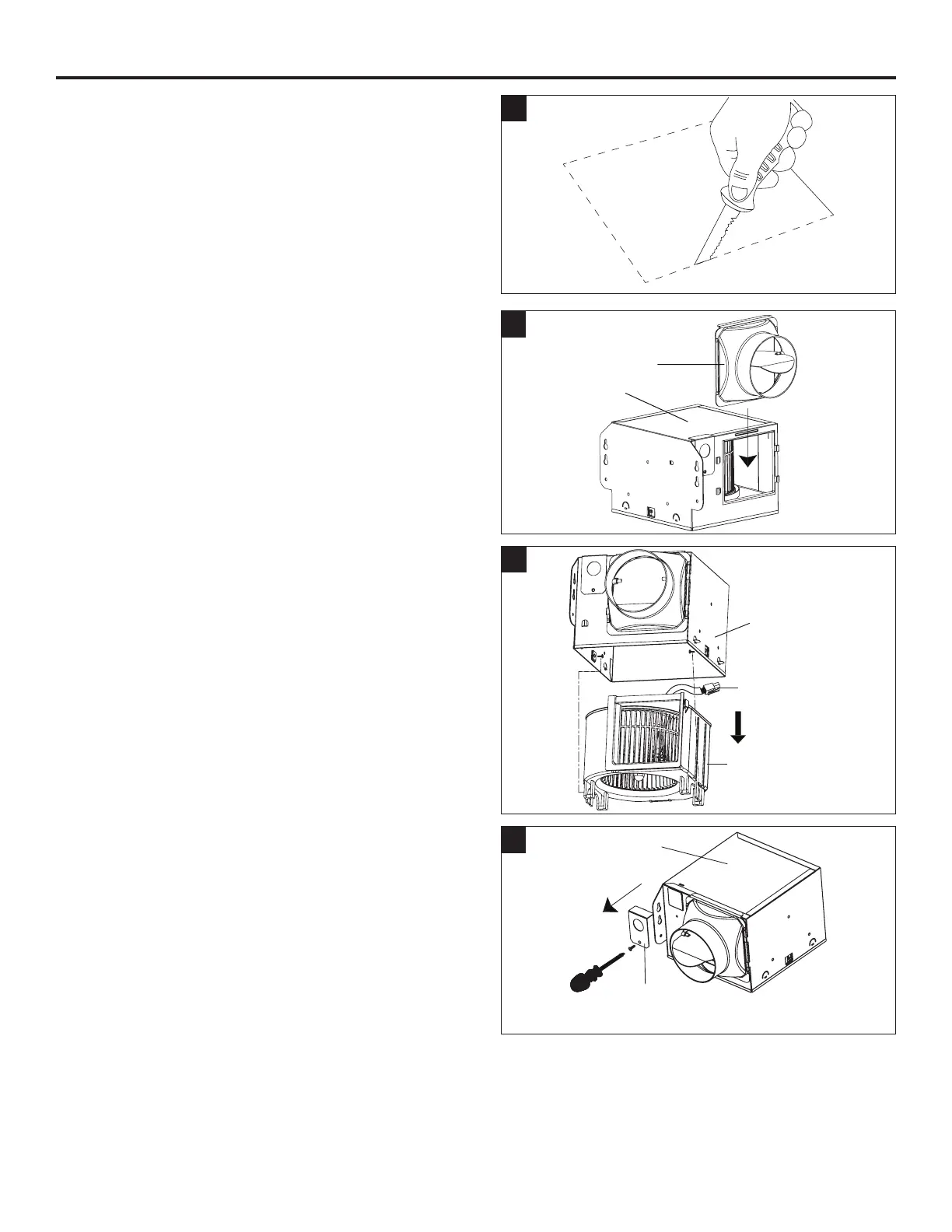

3. Si este ventilador no reemplaza a uno viejo, asegúrese de
cortar una abertura de 19,68 cm x 19,05 cm para la carcasa
del ventilador.
19,05 cm
19,68
cm
3
4. Acople el conector del conducto (C) a la carcasa del
ventilador (A).
NOTA: retire la cinta protectora de la aleta del conector del
conducto (C).
A
C
4
5. Retire los tres tornillos en el lado de la carcasa del ventilador (A)
que sujetan el motor del ventilador en su lugar. Con los tornillos
retirados, desenchufe el motor del ventilador y extraiga el
motor del ventilador de la carcasa del ventilador (A).
A
Enchufe del
motor del
ventilador
Motor del
ventilador
5
6. Retire la cubierta de la caja de cableado de la carcasa del
ventilador (A).
6
Tapa de la
caja eléctrica
A
