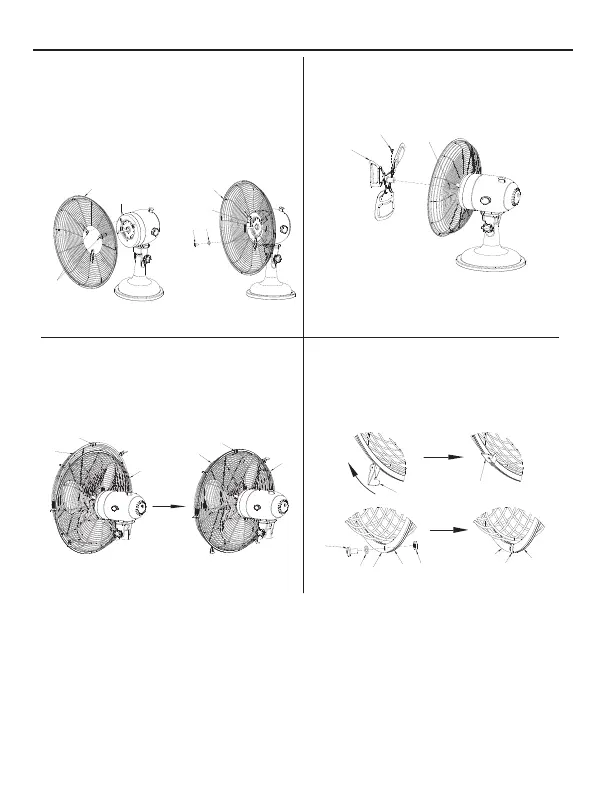

INSTRUCTIONS POUR L’ASSEMBLAGE
10
1. Placez la grille arrièr e (A) contre le boîtier de
moteur (B), insérez les deux boucles
supérieures (C) dans les trous des boucles,
puis glissez-les dans ceux-ci. Alignez la boucle
inférieure sur le trou de vis, puis serrez la vis
(AA) et la rondelle (BB) afin de fixer la grille
arrière (A) au moteur.
2. Insérez la pale du ventilateur (D) sur la tige du
moteur (E), puis fixez-les à l’aide d’une vis
(CC).
3. Placez la grille avant (F) contre la grille
arrière (A), puis fixez-les ensemble à l’aide
de l’attache (G).
4. Fixez toutes les attaches (G). Fixez la grille
avant (F) et la grille arrière (A) à l’aide d’une
vis (DD), d’une rondelle (EE) et d’un boulon
(FF).
A
A
A
A
E
CC
D
F
F
G
G
G
F
F
DD
DD
EE
FF
A
A
B
B
C
AA
BB
