INSTRUCCIONES DE ENSAMBLAJE

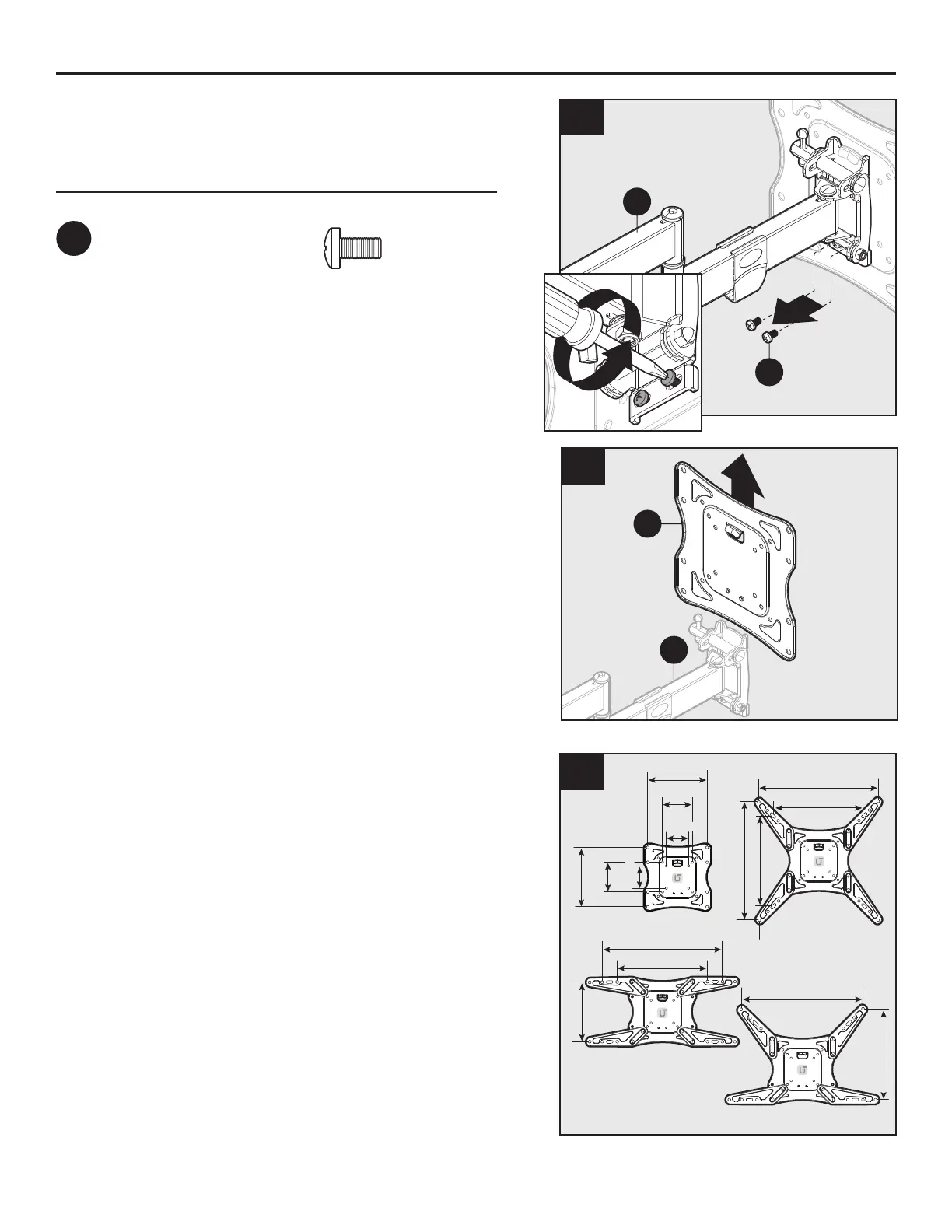

3. Determine la conguración de montaje que
utilizará de acuerdo con el diseño del oricio de
montaje que se encuentra en la parte posterior
del televisor de pantalla plana (no se incluye).
2. Retire la placa del monitor (E) del brazo de
montaje (A).
1. Retire los dos tornillos (PP) del brazo de
montaje (A) y guárdelos para usarlos más tarde.
2
E
A
300 mm
400 mm
300 mm 400 mm
300 mm
400 mm
400 mm
300 mm
75 mm
75 mm
100 mm
200 mm
200 mm
100 mm
200 mm
75 mm
75 mm
3
2
1
1
PP
A
Aditamentos utilizados
PP
x 2
Tornillo del brazo de
montaje
M4 x 12
Screw
Qty. 4
AA
M6 x 15
Screw
Qty. 4
CC
M8 x 15
Screw
Qty. 4
8 mm Lag bolt
Qty. 2
Anchor
Qty. 2
DD
M4 x 30
Screw
Qty. 4
EE
M6 x 30
Screw
Qty. 4
GG
M8 x 30
Screw
Qty. 4
HH
KK
5 mm
Spacer
Qty. 4
Mounting arm screw
(preassembled to
Mounting arm (A))
Qty. 2
LL
RR
PP
10 mm
Spacer
Qty. 4
MM
8 mm
Steel
washer
Qty. 8
NN
M6 x 12
Carriage Screw
Qty. 8
OO
II
JJ
FF
M8 x 50
Screw
Qty. 4
M6 Nut
Qty. 8
Wrench
Qty. 1
QQ
6 mm
Steel
washer
Qty. 4
