UWE CAYENNE S - Page 25

25

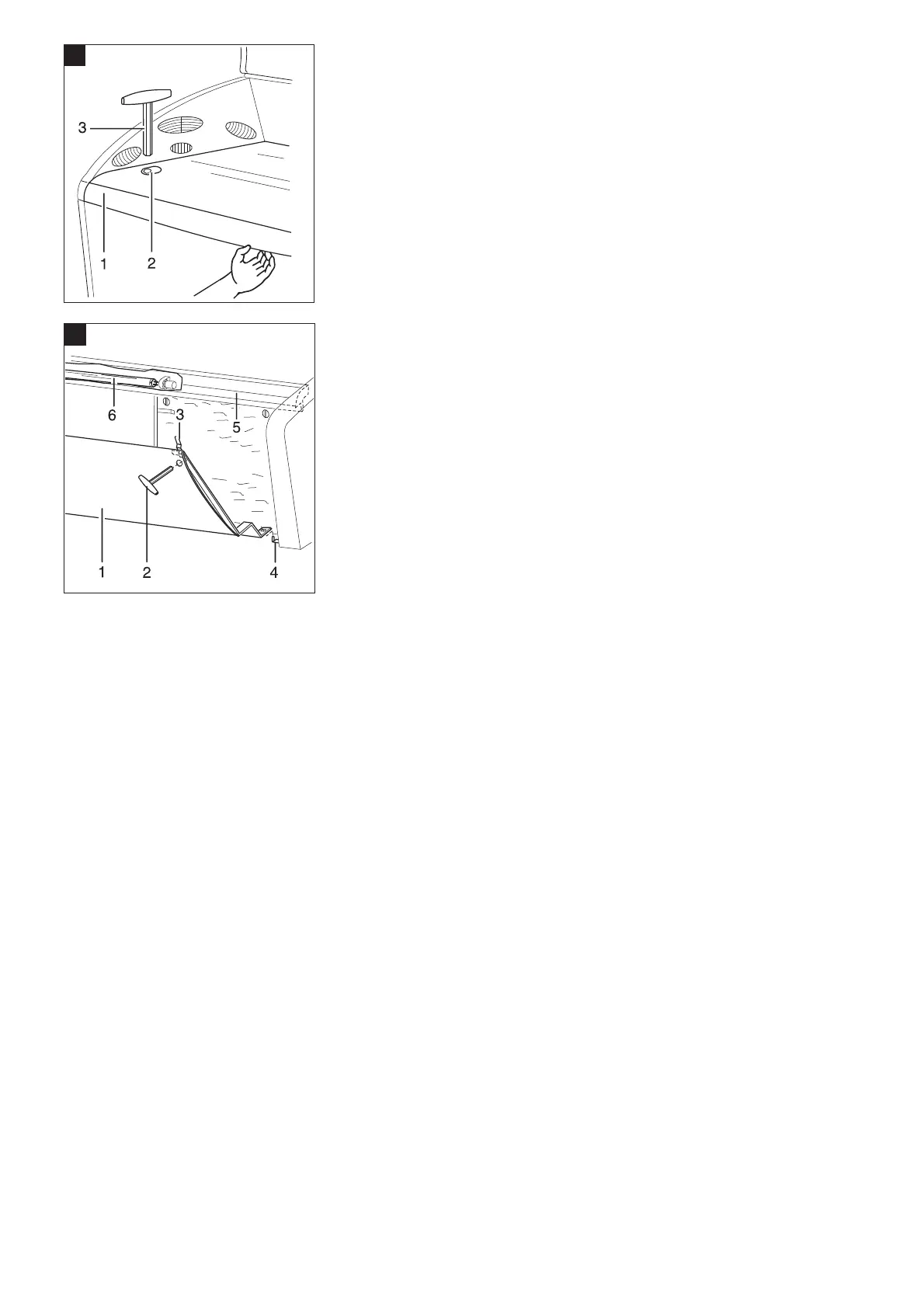

• Beleuchtungslampe Liege (FLOORLIGHT)
Liegenplatte hochklappen
1. Nehmen Sie den mitgelieferten Innensechs-
kantschlüssel (23/3).
2. Drehen Sie mit dem Schlüssel den Riegel
(23/2) der Liegenplatte herum.
3. Verfahren Sie ebenso mit dem zweiten Riegel.
4. Fassen Sie die Liegenplatte (23/1) mittig an
der vorderen Längsseite an und klappen Sie
die Liegenplatte bis zum Anschlag nach oben.
Die Gasdruckfeder hält die Liegenplatte in
nach oben geklappter Position.
Grosse Abdeckhaube vor dem Fußgestell
entfernen
1. Nehmen Sie den Innensechskantschlüssel
(24/2).
2. Drehen Sie mit dem Innensechskantschlüssel
die beiden Innensechskantriegel (24/3) der
grossen Abdeckhaube Richtung Gerätemitte.
3. Klappen Sie die Abdeckhaube (24/1) etwas
nach vorne weg.
4. Heben Sie die Abdeckhaube über die beiden
Aufnahmestifte (24/4) des Fußgestells nach
oben weg und legen Sie diese vorsichtig auf
den Untergrund.
Lampenwechsel
1. Schauen Sie hinter den Profilwinkel (24/5).
Dort befinden sich die Beleuchtungslampe
(24/6).
2. Wechseln Sie die Beleuchtungslampe aus
(s. Kap. 6.3.1).
Grosse Abdeckhaube vor dem Fußgestell
montieren
1. Hängen Sie die Abdeckhaube (24/1) mit ihren
unteren Langlöchern in die Aufnahmestifte
(24/4) des Fußgestells ein.
2. Kippen Sie die Abdeckhaube etwas Richtung
Fußgestell.
3. Kippen Sie die Abdeckhaube oben Richtung
Fußgestell, bis sie anliegt.
4. Drehen Sie mit dem Innensechskantschlüssel
(24/2) die beiden Innensechskantriegel
(24/3) Richtung Seitenteile Fußgestell.
Liegenplatte herunterklappen
1. Fassen Sie die Liegenplatte (23/1) mittig an
der vorderen Längsseite an und klappen Sie
diese auf die Liege herunter.
2. Drehen Sie beide Riegel (23/2) mit dem
Innensechskantschlüssel zurück, so dass die
Liegenplatte fest verankert ist.
24
23
• Bed Illumination Lamp (FLOORLIGHT)
Lifting the Bed Panel
1. Take the Allan key provided.
2. Using the Allan key, turn the bolt of the bed
panel.
3. Do the same with the second bolt.
4. Hold the bed panel (23/1) at the front long
side and lift the bed panel all the way up.
Removing large covering panel in front of
the base.
1. Take the Allan key (24/2).
2. Use the Allan key to turn both hexagon bolts
(24/3) of the large covering panel towards
the center of the unit.
3. Move the covering panel (24/1) slightly
forwards.
4. Lift the covering panel over both pins (24/4)
of the base and carefully place it on the
ground.
Exchanging the Lamp
1. Look under the front edge of the bed panel
(24/5).
2. This is where the illumination lamp (24/6) is
installed. Exchange the illumination lamp
(see Section 6.3.1).
Fitting the Large Covering Panel in Front of
the Base
1. Install the covering panel (24/1) with the pins
(24/4) of the base in the elongated holes.
2. Tilt the covering panel towards the base.
3. Move the large covering panel towards the
base until it touches the base.
4. Use the Allan key (24/2) to turn the two
hexagon bolts (24/3) towards the sides of
the base.
Lowering the Acrylic Panel
1. Hold the front long side of the bed panel and
push it down onto the bed.
2. Turn back both bolts using the Allan key so
that the bed panel is secured in place.
