ATTENTION: Avant de faire ces opérations,
couper l'alimentation à la centrale de commande.
Faire bien attention au vers de branchement des
modules extraibles.

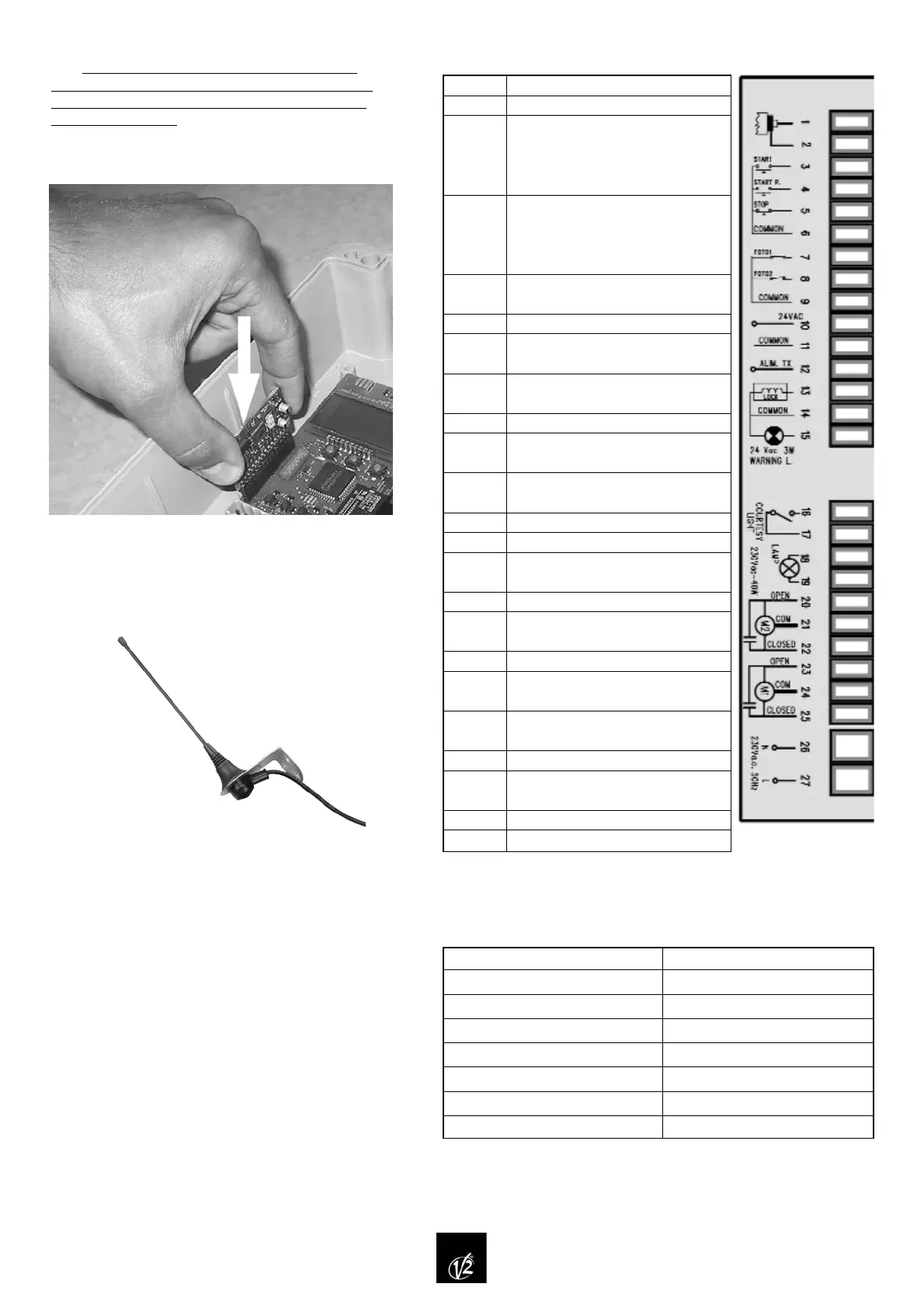

INSERTION MODULE RÉCEPTEUR
INTERPRETATION DU VOYANT
(WARNING LIGHT)
Le voyant warning light, lorsqu'il est installé, indique
en temps réel l'état du portail, le type de clignotement
indique les quatre possibilités:
IMMOBILE lumière éteinte
EN PAUSE la lumière est toujours allumée
EN OUVERTURE la lumière clignote lentement (2Hz)
EN FERMETURE la lumière clignote rapidement (4Hz)
BRANCHEMENTS AU BORNIERE
CARACTÉRISTIQUES TECHNIQUES
Alimentation 230 VAC 50 / 60 Hz
Charge max moteurs 700 W
Charge max accessoires à 24V 10 W
Température ambiance travail -20°C ÷ 60°C
Fusible de protection 5 A per linea 230 VAC
Dimensions 295 x 230 x 100 mm
Poids 1600 g
Protection IP55
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.–11.
11.–12.
13.–14.
14.–15.
16.–17.
18.–19.
20.
21.
22.
23.
24.
25.
26.
27.
Centrale antenne
Blindage antenne
Commande d'ouverture pour le
branchement de: commande
traditionnels avec contact
normalement ouvert, TTNC, VRD
Commande d'ouverture piéton
pour le branchement de commande
traditionnels avec contact
normalement ouvert, TTNC, VRD
Commande d'arrêt
Contact normalement fermé
Commun (-)
Photocellules 1
Contact normalement fermé
Photocellules 2
Contact normalement fermé
Commun (-)
Sortie alimentation 24 VAC pour
Photocellules et autres acces
Alimentation TX Photocellules
pour Test de fonctionnement
Electro-blockage 12 VAC
Voyant 24 VAC 3W
Contact pour lumière de service
230 VAC 10A
Clignotant 230 VAC 40 W
Sortie alimentation 230 VAC pour
moteur 2 en phase d'ouverture
Commun moteur 2
Sortie alimentation 230 VAC pour
moteur 2 en phase de fermeture
Sortie alimentation 230 VAC pour
moteur 1 en phase d'ouverture
Commun moteur 1
Sortie alimentation 230 VAC pour
moteur 1 en phase de fermeture
Alimentation neutre 230 VAC
Alimentation phase 230 VAC
ATTENTION: on conseille d'utiliser l'antenne
externe model ANS433 pour pouvoir garantir la
portée maximal
