ATTENZIONE: Prima di eseguire le seguenti
operazioni disalimentare la centrale di comando.
Porre la massima attenzione al verso di innesto dei
moduli estraibili.

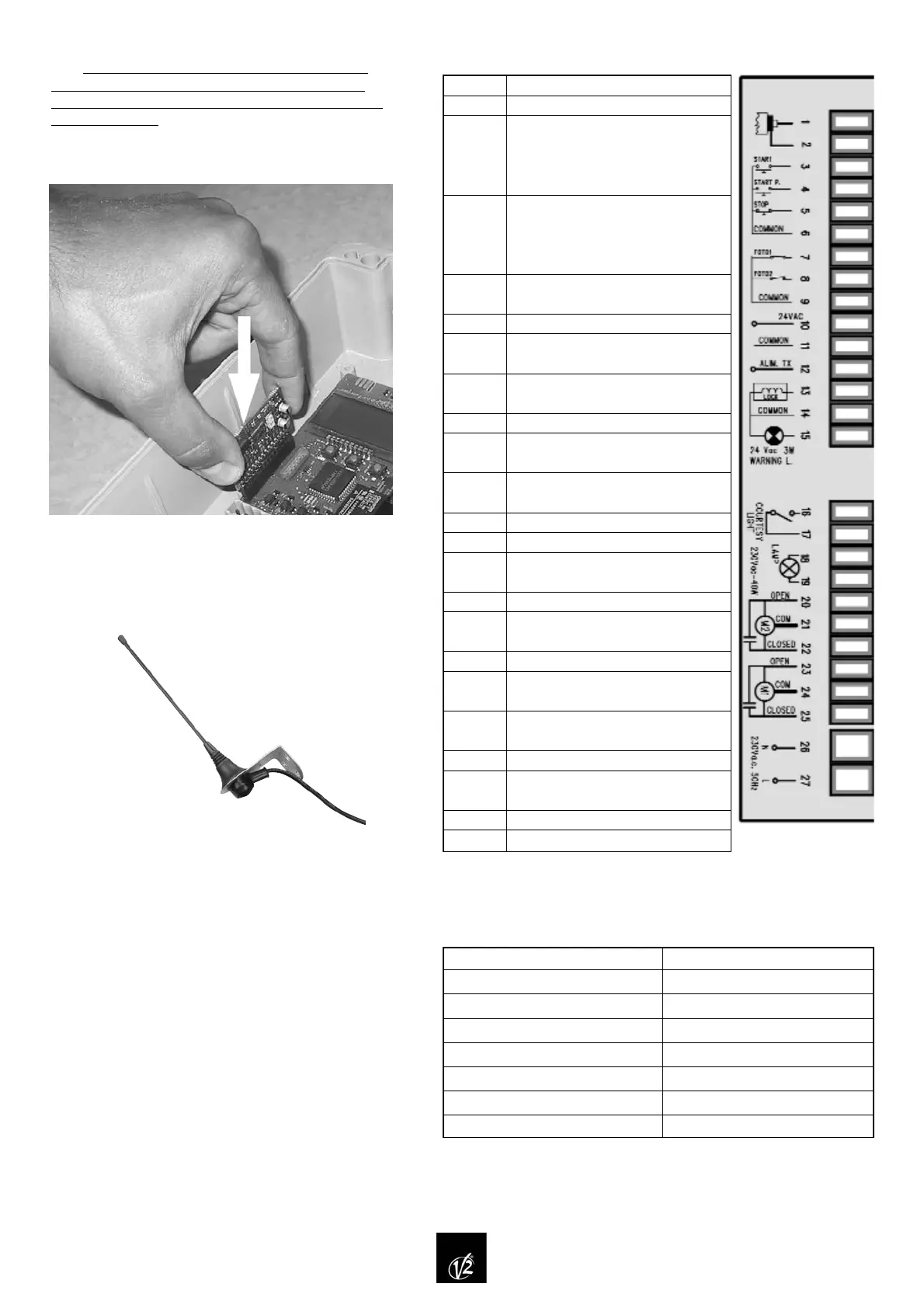

INNESTO MODULO RICEVITORE MT433
INTERPRETAZIONE DELLA
LAMPADA SPIA (WARNING LIGHT)
La lampada spia (warning light), quando installata
indica in tempo reale lo stato del cancello, il tipo di
lampeggio indica le quattro condizioni possibili:
FERMO luce spenta
IN PAUSA la luce è sempre accesa
IN APERTURA la luce lampeggia lentamente (2Hz)
IN CHIUSURA la luce lampeggia velocemente (4Hz)
COLLEGAMENTI ALLA MORSETTIERA
CARATTERISTICHE TECNICHE
Alimentazione 230 VAC 50 / 60 Hz
Carico max motori 700 W
Carico max accessori 24 V 10 W
Temperatura di lavoro -20°C / 60°C
Fusibili di protezione F1 = 5 A per linea 230 VAC
Dimensioni 295 x 230 x 100 mm
Peso 1600 g
Protezione IP 55
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.–11.
11.–12.
13.–14.
14.–15.
16.–17.
18.–19.
20.
21.
22.
23.
24.
25.
26.
27.
Centrale antenna
Schermatura antenna
Comando di apertura per il
collegamento di dispositivi
tradizionali con contatto N.A,
TTNC, VRD
Comando di apertura pedonale
per il collegamento di dispositivi
tradizionali con contatto N.A.,
TTNC, VRD
Comando di STOP
Contatto normalmente chiuso
Comune (-)
Fotocellula 1
Contatto normalmente chiuso
Fotocellula 2
Contatto normalmente chiuso
Comune (-)
Uscita alimentazione 24VAC per
fotocellule ed altri accessori
Alimentazione TX fotocellule per
Test funzionale
Elettroserratura 12VAC
Lampada spia 24VAC 3W
Contatto per luce di cortesia
230VAC 10A
Lampeggiatore 230VAC 40W
Uscita alimentazione 230VAC per
motore 2 in fase di apertura
Comune motore 2
Uscita alimentazione 230VAC per
motore 2 in fase di chiusura
Uscita alimentazione 230VAC per
motore 1 in fase di apertura
Comune motore 1
Uscita alimentazione 230VAC per
motore 1 in fase di chiusura
Neutro alimentazione 230VAC
Fase alimentazione 230VAC
ATTENZIONE: si consiglia di utilizzare l'antenna
esterna modello ANS433 per garantire la massima
portata radio.
