59
ATENCION: Antes de hacer estas operacciones,
llevar l'electricidad del cuadro de maniobra. Ser
cuidado en la direccion de la conexion del modulo
extraible.

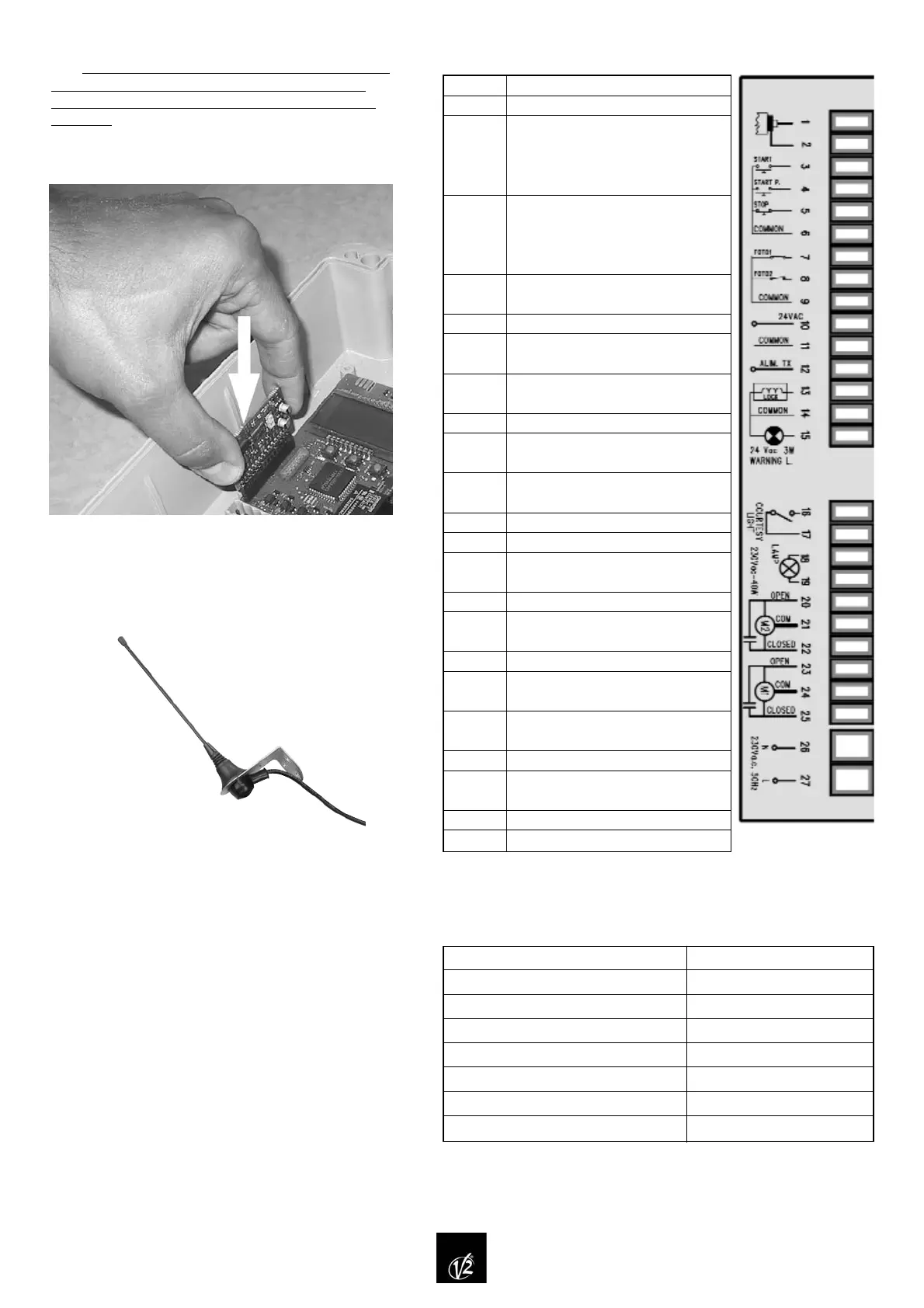

INSERCION MODULO RECEPTOR MT433
LÁMPARA PILOTO (warning ligth)
La lámpara piloto (warning ligth) indica en tiempo
real el estado de la cancela:
PARADA luz apagada
EN PAUSA la luz está siempre encendida
EN APERTURA la luz destella lentamente (2 Hz)
EN CIERRE la luz destella rápidamente (4 Hz)
CONEXIONES DE LAS REGLETAS
CARACTERISTICAS TÉCNICAS
Alimentación 230 VAC 50 / 60 Hz
Carga máx motores 700 W
Carga máx accesorios alimentados 24V 10W
Temperatura ambiente de trabajo -20°C / 60°C
Fusibles de protección F1=5A para línea 230 VAC
Dimensiones 295 x 230 x 100 mm
Peso 1600 g
IP 55
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.–11.
11.–12.
13.–14.
14.–15.
16.–17.
18.–19.
20.
21.
22.
23.
24.
25.
26.
27.
Positivo antena.
Malla antena.
Comando de apertura para la
conexión de dispositivos
tradicionales de comando
normalmente abierto, TTNC, VRD.
Comando de apertura peatonal
para la conexión de: dispositivos
tradicionales de comando
normalmente abierto, TTNC, VRD.
Comando de stop. Contacto
normalmente cerrado.
Común (-).
Fotocélula 1. Contacto
normalmente cerrado.
Fotocélula 2. Contacto
normalmente cerrado.
Común (-).
Salida alimentación 24 VAC para
fotocélulas y otros accesorios.
Alimentación TX fotocélulas para
Test funcional.
Electrocerradura 12 VAC.
Lámpara piloto 24 VAC 3W.
Contacto para luces de garaje
230VAC 10A.
Lámpara de señalización 230VAC 40W
Salida alimentación 230 VAC para
motor 2 en fase de apertura.
Común motor 2.
Salida alimentación 230 VAC para
motor 2 en fase de cierre.
Salida alimentación 230 VAC para
motor 1 en fase de apertura.
Común motor 1.
Salida alimentación 230 VAC para
motor 1 en fase de cierre.
Neutro alimentación 230 VAC
Fase alimentación 230 VAC
ATENCION: se aconseja el empleo de un'antena
externa modelo ANS433 para poder garantizar el
maximo alcance.
