38

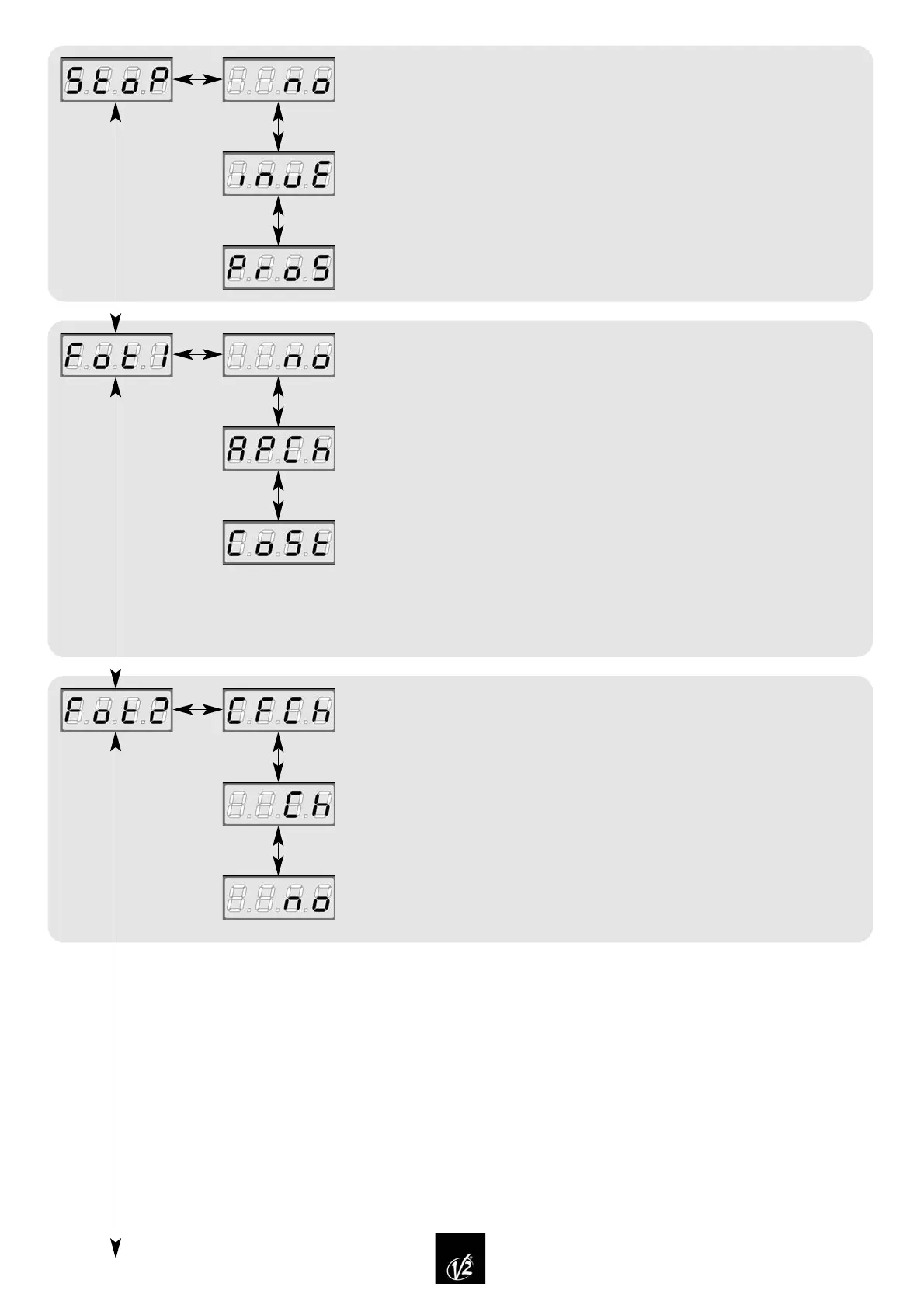

ENTREE STOP
Ce menu permet de sélectionner le fonctions associées à la
commande de STOP.
no l'entrée STOP est désactivé.
ProS la commande de STOP arrête le portail: lors de la
commande de DEMARRAGE suivante le portail reprend le
mouvement dans la direction précédente.
invE la commande de STOP arrête le portail: lors de la
commande de DEMARRAGE suivante le portail reprend le
mouvement dans la direction opposée à la précédente.
ENTREE CELLULE 1
Cette entrée peut être activée pour le branchement de deux
sécurités différentes: la cellule photoélectrique ou la cellule
mobile. La cellule mobile (contact normalement fermé) est une
sécurité active en ouverture et en fermeture (inactive pendant le
coups du bélier): son intervention pendant l'ouverture immobilise
le portail, inverti le mouvement sans décalage des battants.
L'intervention de la cellule mobile pendant la fermeture du portail,
en revanche, inverti le mouvement pendant 4 s avec décalage des
battants. La cellule photoélectrique 1 (contact normalement
fermé) est une sécurité active en ouverture et en fermeture:
l'intervention de la cellule photoélectrique pendant la fermeture
immobilise le portail, lorsqu'elle n'est plus sollicitée le portail
inverse le mouvement.
ENTREE CELLULE 2
La cellule photoélectrique 2 est active pendant la fermeture: si elle
est occultée pendant la fermeture, elle arrête le portail et en inverti
le mouvement. L'option CFCh active la cellule photoélectrique même
quand le portail est immobile: par immobile, on entend qu'il n'a
reçu aucune commande, qu'il est en pause ou bien qu'il a reçu une
commande d'arrêt. Dans ce cas, pour toute la durée d'occultation
de la cellule photoélectrique, la centrale ne capte aucune
commande d'activation quelque soit le cycle d'ouverture/fermeture.
no l'entrée FOTO 2 est désactivée.
CFCh l'entrée FOTO 2 est activée: la cellule photoélectrique est
activée en fermeture et quand le portail est immobile.
Ch l'entrée FOTO 2 est activée: la cellule photoélectrique 2 est
active uniquement à la fermeture.
Il est nécessaire d'installer la cellule photoélectrique 1 de façon opportune, afin qu'elle couvre le champs
d'action du portail.
no the opening of PHOTO1 is not available
APCh the opening of PHOTO 1 is available for the connection of the photocell
Cost the opening of PHOTO 1 is available for the connection of the rib.
