Vaisala AP10 Manual

Composants de l'AP10
1
2
3
4
5

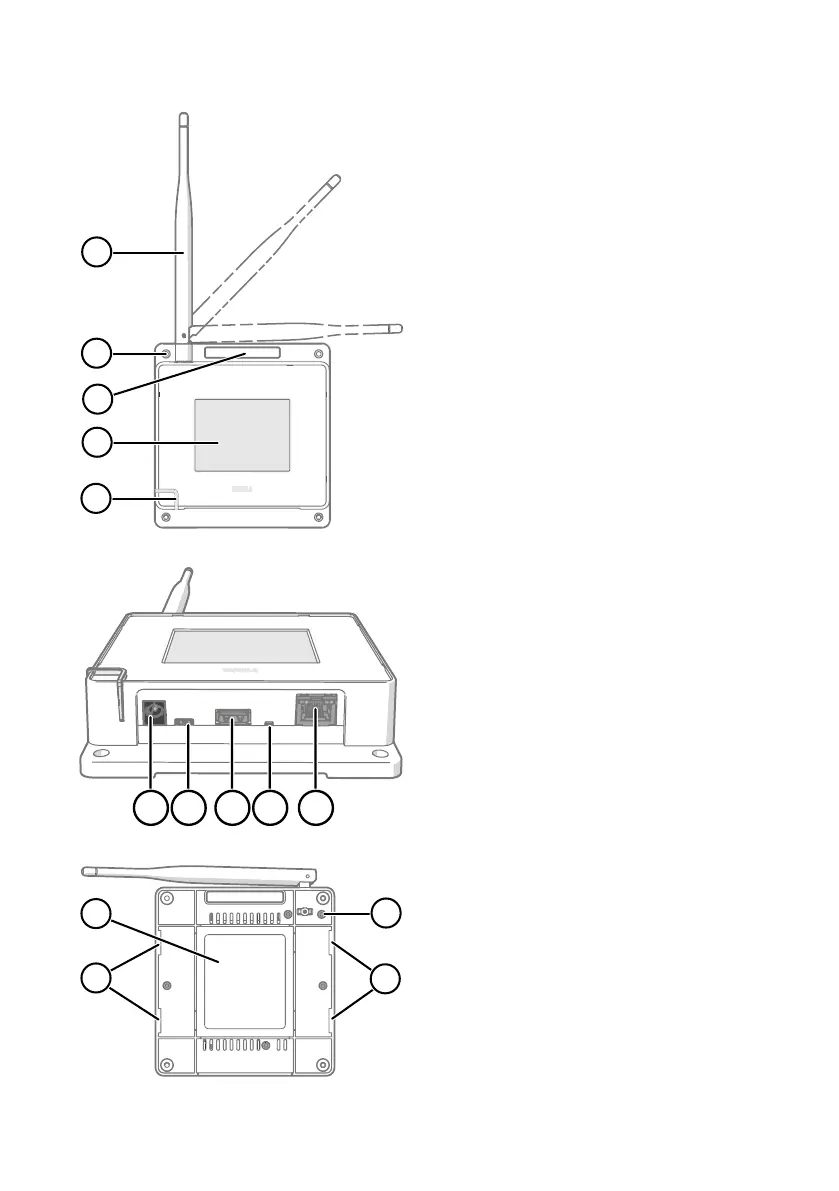

Figure 16 Face avant
1 Antenne. Rotative et inclinable.
2 Trous de vis pour le montage (x 4), Ø
3,2 mm
3 Orifice de ventilation (ne pas couvrir)
4 Écran tactile
5 LED d'état :
Vert Fonctionnement normal
Bleu Mode d'installation actif
Rouge Erreur – état à vérifier
1 2 3 4 5
Figure 17 Panneau de connecteurs
1 Connecteur d'alimentation
(10 ... 30 VCC)
2 Port de service (micro-USB)
3 Port USB d'extension de matériel
(type USB A)
4 Bouton de réinitialisation. Appuyez
dessus pour redémarrer l'appareil,
maintenez-le enfoncé pour rétablir les
réglages d'usine de l’AP10.
5 Port Ethernet RJ-45. Peut être
alimenté via PoE (Power over
Ethernet).
1
2
2
3
Figure 18 Face arrière
1 Étiquette produit
2 Orifices pour le montage avec des
colliers
3 Vis du boîtier (ne pas retirer)
32 M211821EN-E
