Partes del AP10

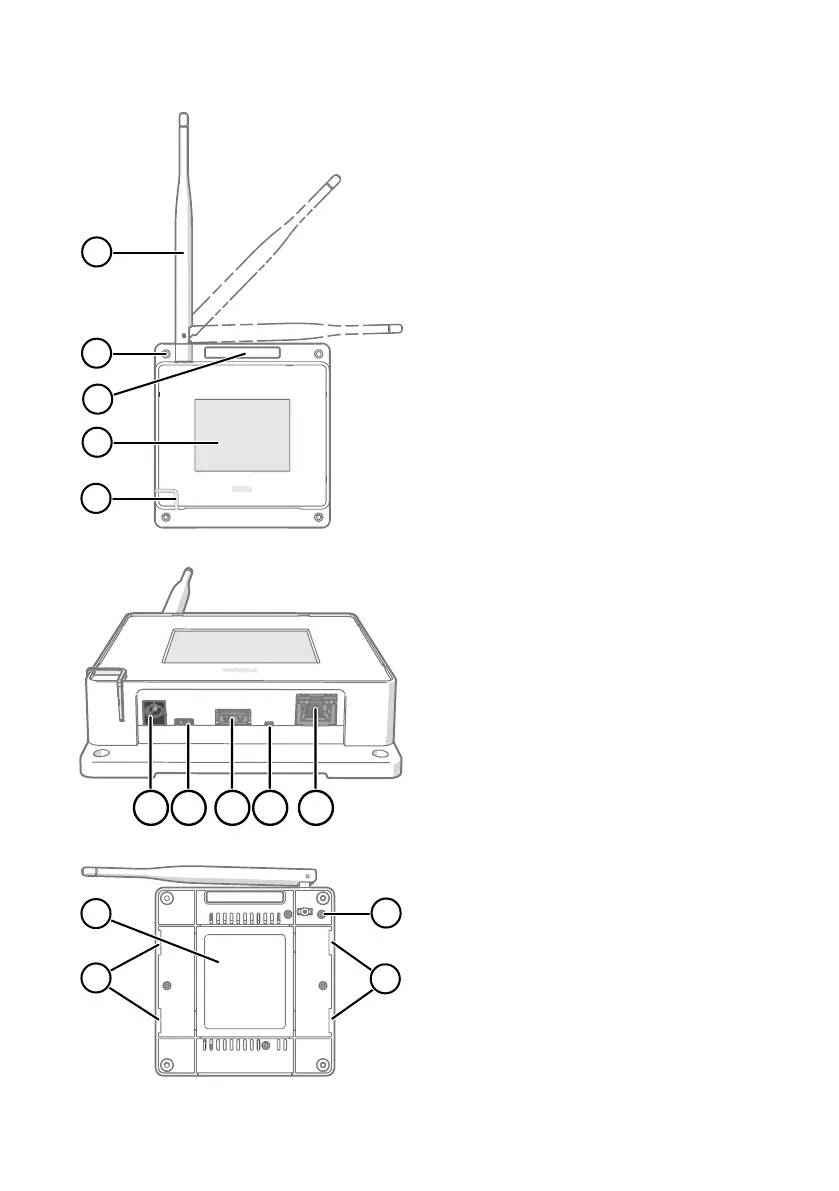

Figura 22 Parte frontal
1 Antena. Se puede girar e inclinar.
2 Orificios de tornillo para el montaje
(4 piezas), Ø 3,2 mm
3 Orificio de ventilación (no cubrir)
4 Pantalla táctil
5 LED de estado:
Verde Funcionamiento normal
Azul Modo de instalación activo
Rojo Error: comprobar estado
Figura 23 Panel de conexión
1 Conector del sistema de alimentación
(10 ... 30 VCC)
2 Puerto de servicio (micro USB)
3 Puerto USB para expansión de
hardware (USB tipo A)
4 Botón de restablecimiento. Presiónelo
para reiniciar y manténgalo
presionado para devolver el AP10 a la
configuración de fábrica.
5 Puerto Ethernet RJ-45. Se puede
alimentar mediante PoE (Power over
Ethernet).
Figura 24 Parte posterior
1 Etiqueta del producto
2 Orificios para montar con bridas para
cables
3 Tornillos de la carcasa (no quitar)
42 M211821EN-E
