Service and Installation Manual
12 For warranty service, call 1-888-VALPRO8 / 1-813-502-0300

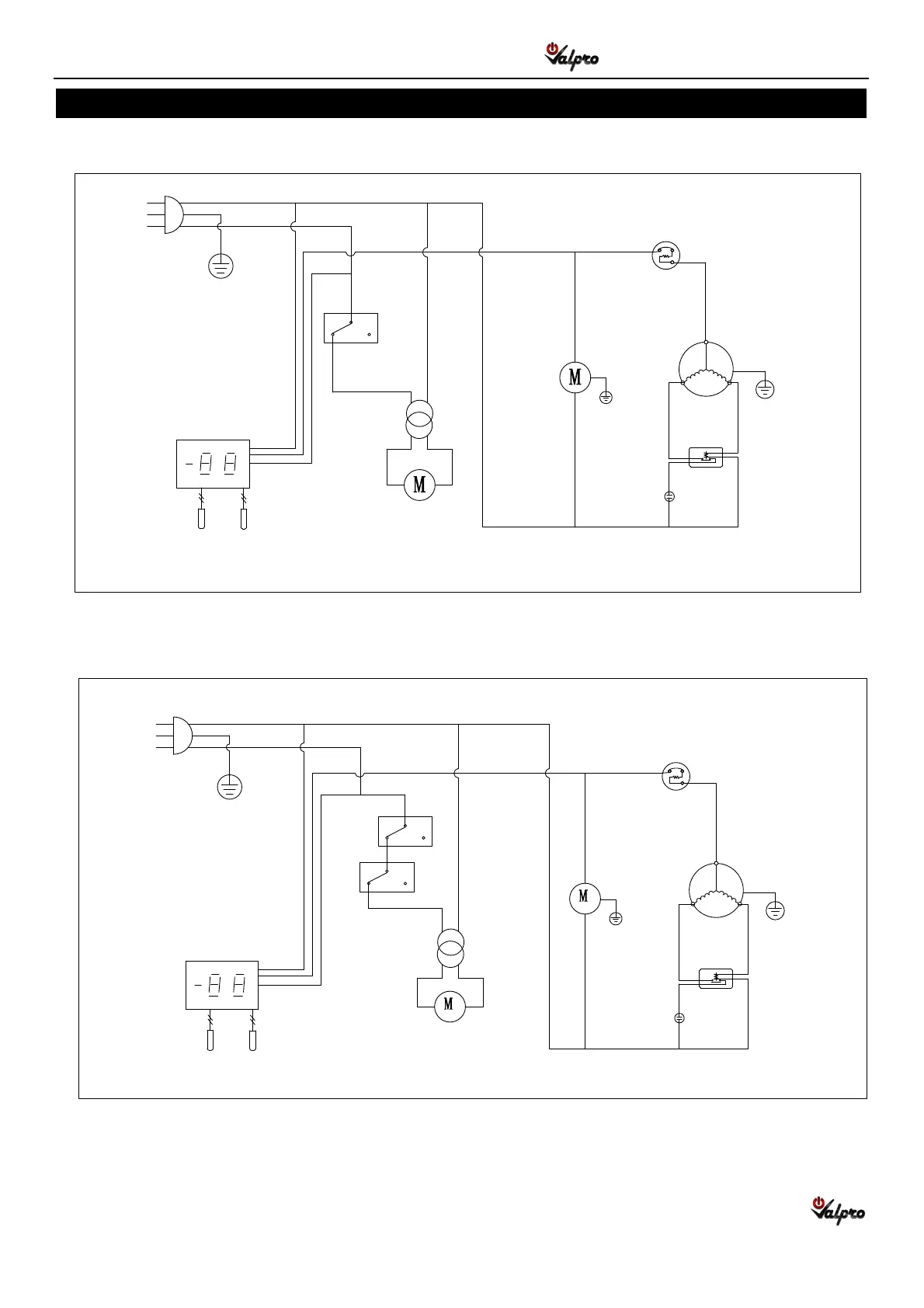

WIRING DIAGRAM
MODEL: VPUCR27
MODEL: VPUCR48/VPUCR60
PLUG
THERMOSTAT DISPLAY
ROOM
EVAP
SENSOR
CONDENSEN
FAN
OVERLOAD
PROTECTOR
COMPRESSOR
CURRENT
RELAY
STARTING
CAPACITOR
FAN
POWER
EVAP
FAN
DOOR
SWITCH
L
N
PLUG
THERMOSTAT DISPLAY
ROOM
EVAP
SENSOR
CONDENSEN
FAN
OVERLOAD
PROTECTOR
COMPRESSOR
CURRENT
RELAY
STARTING
CAPACITOR
FAN
POWER
EVAP
FAN
DOOR
SWITCH
L
N
