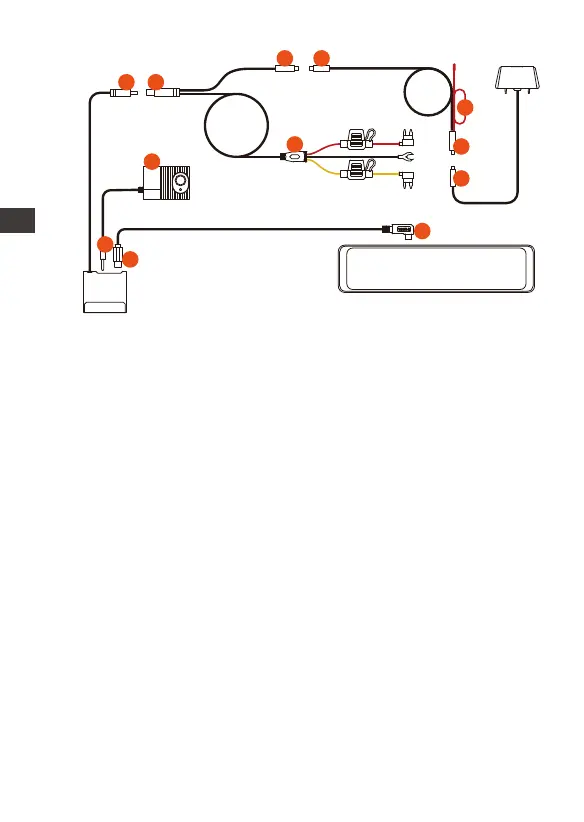

Connectez la station d'accueil ① et le cordon d'alimenta-
tion ②
Connectez le câble d'alimentation ③ et le câble
d'extension de la caméra arrière ④
Connectez le câble d'extension de la caméra arrière ⑤ à
l'objectif arrière ⑥
Installation du cordon d'alimentation⑦
Le câble d'alimentation ⑦ est installé de la même
manière que le câble abaisseur:
Le fil noir est le fil négatif, qui est relié au métal de la
voiture ;
La ligne rouge est la ligne de signal ACC, qui est
connectée au fusible ACC de la boîte à fusibles de la
voiture;
Le fil jaune est le fil positif, qui est connecté au fusible à
courant constant de la boîte à fusibles de la voiture.
Connexion de la station d'accueil à l'hôte M3>
Connectez la station d'accueil ⑨ et l'hôte M3 ⑩ via le
câble d'alimentation USB C
Connectez la caméra interne ⑪ et la prise casque ⑫ de
la station d'accueil
- 62 -
ENFR
1.
2.
3.
4.
5.
6.
Remarque : le rouge ⑧ est la ligne des feux de recul arrière
10
9
12
11
1 2
3 4
5
6
8
7
