Capitolo 8 ISTRUZIONI PER L’UTILIZZATORE
Le informazioni contenute in questo capitolo sono destinate all’utilizzatore oppure a personale non specializzato (vedi par. 1.3 Manuale
d’uso e manutenzione).
Una volta installata, secondo le istruzioni di cui al cap. 3 (vedi Manuale d’uso e manutenzione), la macchina è da considerare pronta
all’uso.
8.1 COMANDI
A seconda dei modelli la macchina verrà fornita controlli diversi:
- Pannello di comandi (Fig. 40)
- Registratore grafico di temperatura (Fig. 11)
- Registratore di temperatura a stampante

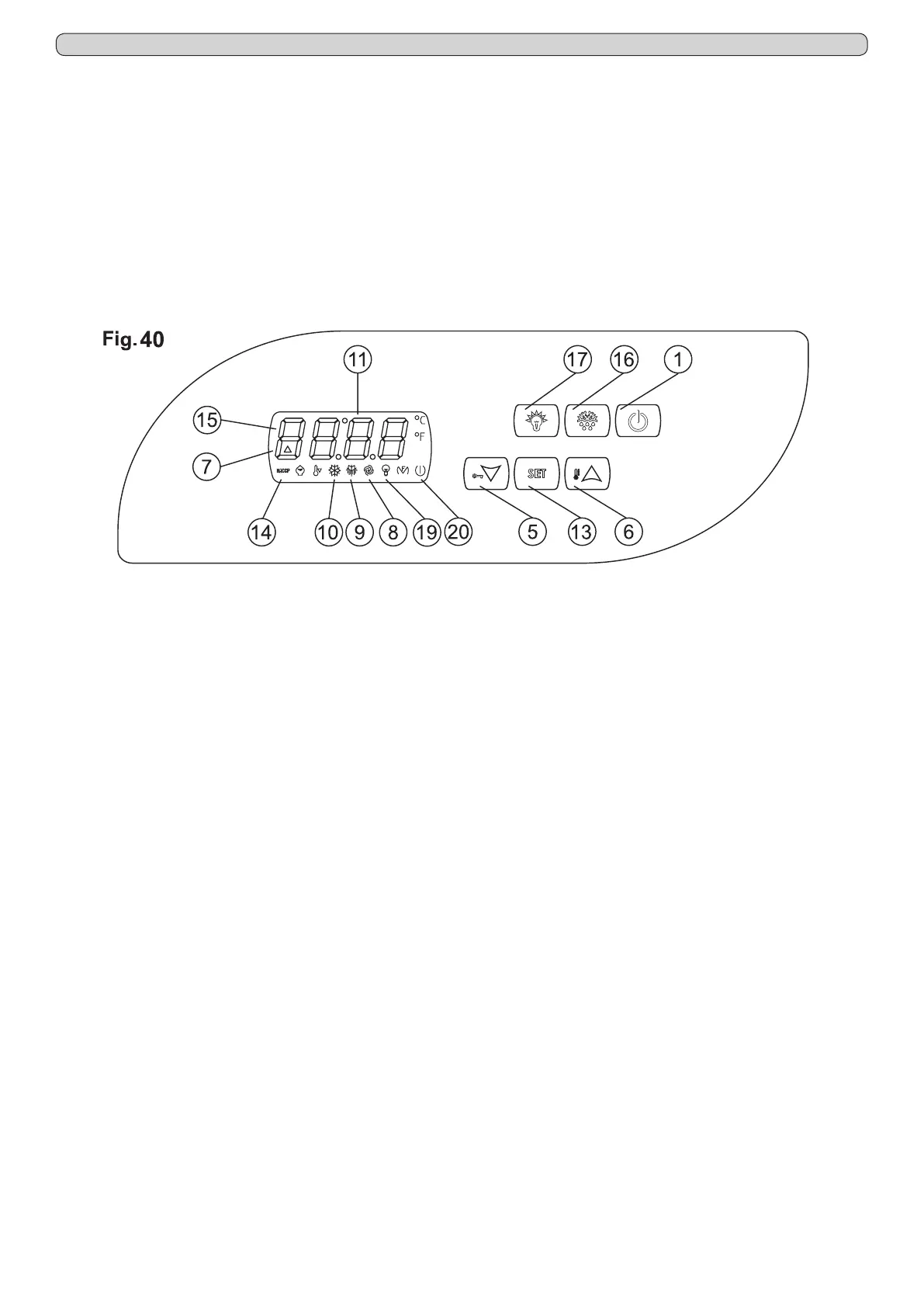

8.1.1 Descrizione dei comandi e pulsanti (Fig. 40)
La temperatura interna è visualizzata e regolata attraverso il display del termoregolatore digitale e le icone luminose danno segnala-
zione degli stadi di funzionamento. Inoltre il termoregolatore digitale è provvisto di 6 pulsanti con funzioni specifiche.
- Display (11) visore di temperatura e dello stato della macchina.
- Tasto STAND-BY (1) se premuto per 5 secondi accende il termoregolatore.
- Tasto SET (13). Consente di accedere alla regolazione del set di lavoro della macchina.
- Tasto UP (6). Consente l’incremento dei valori, (temperatura più alta o valori, in fase di programmazione, più alti). Se premuto segnala
sul display la presenza di un allarme indicando “rLS”.
- Tasto DOWN (5). Consente la diminuzione dei valori (temperatura più bassa o valori, in fase di programmazione, più bassi). Inoltre
se premuto per oltre 2 secondi accede al sotto menù di visualizzazione sonde di temperatura e visualizzazione allarmi e regolazione
orologio interno
- Tasto SBRINAMENTO (16). Consente di attivare uno sbrinamento manuale.
- Tasto ILLUMINAZIONE (17). Consente di attivare la luce interna.
Tutti i tasti se premuti hanno anche la funzione di tacitare il buzzer d’allarme del termoregolatore e memorizzare l’allarme in corso.
8.1.1.1 Blocco tastiera
La tastiera del pannello di controllo, è dotata di una protezione di blocco-pulsanti per evitare manomissioni da parte di personale non
autorizzato. La protezione deve essere attivata dall’utilizzatore in caso di necessità.
- premere contemporaneamente il tasto DOWN e ON/STANDBY per 2 secondi. Il display visualizzerà “Loc” (tastiera bloccata).
Se bloccata la tastiera non sarà possibile effettuare nessuna operazione ed alla pressione di qualsiasi tasto il display visualizzerà “Loc”.
Per sbloccare i tasti dalla protezione:
- premere contemporaneamente il tasto DOWN e ON/STANDBY per 2 secondi. Il display visualizzerà “UnL” (tastiera sbloccata).
A questo punto, sarà possibile utilizzare nuovamente i tasti e le loro funzionalità.
8.1.2 Indicazioni di funzionamento (Fig. 40)
Il termoregolatore dispone delle icone elencate qui sotto che, in caso siano illuminate, danno indicazione delle relative funzioni in atto:
- led ON/STANDBY (20) acceso quando l’armadio è alimentato ma fermo in standby.
- led COMP (10) acceso quando il compressore è in funzione, lampeggiante per ritardo alla partenza o protezione attivata.
- led FAN (8) acceso quando la ventola evaporatore è in funzione.
- led DEF (9) acceso durante lo sbrinamento.
- led ALL (7) acceso per allarme di temperatura e sonde guaste.
- led HACCP (14) acceso o lampeggiante per segnalare una memorizzazione allarme.
Sul termoregolatore inoltre compaiono le seguenti segnalazioni di funzioni in atto:
- led CH (15) (chiave inglese) acceso o lampeggiante segnala una richiesta di manutenzione programmata, per ore di funzionamento
compressore.
- led LI (19) acceso quando la luce interna è in funzione
