5. Esempi
• Collegare il DVM13MFC2 alla presa di rete (110V/220V AC).
• Accendere lo strumento e lasciarlo riscaldare per 20 minuti.
• Collegare il cavetto sonda al canale d’ingresso A o B (in funzione della frequenza da misurare).
• Selezionare la gamma di frequenza corretta (mediante il tasto FUNCTION) e regolare il Gate Time: con un basso
valore del Gate Time si ottiene un’elevata frequenza di refresh ma una bassa risoluzione; con un alto valore del
Gate Time si ottiene una bassa frequenza di refresh ma un’alta risoluzione.
• Confermare l’operazione premendo il tasto CONFIRM. Premere il tasto PERIOD per effettuare la misura del
periodo. Il dispositivo avvia la misurazione.

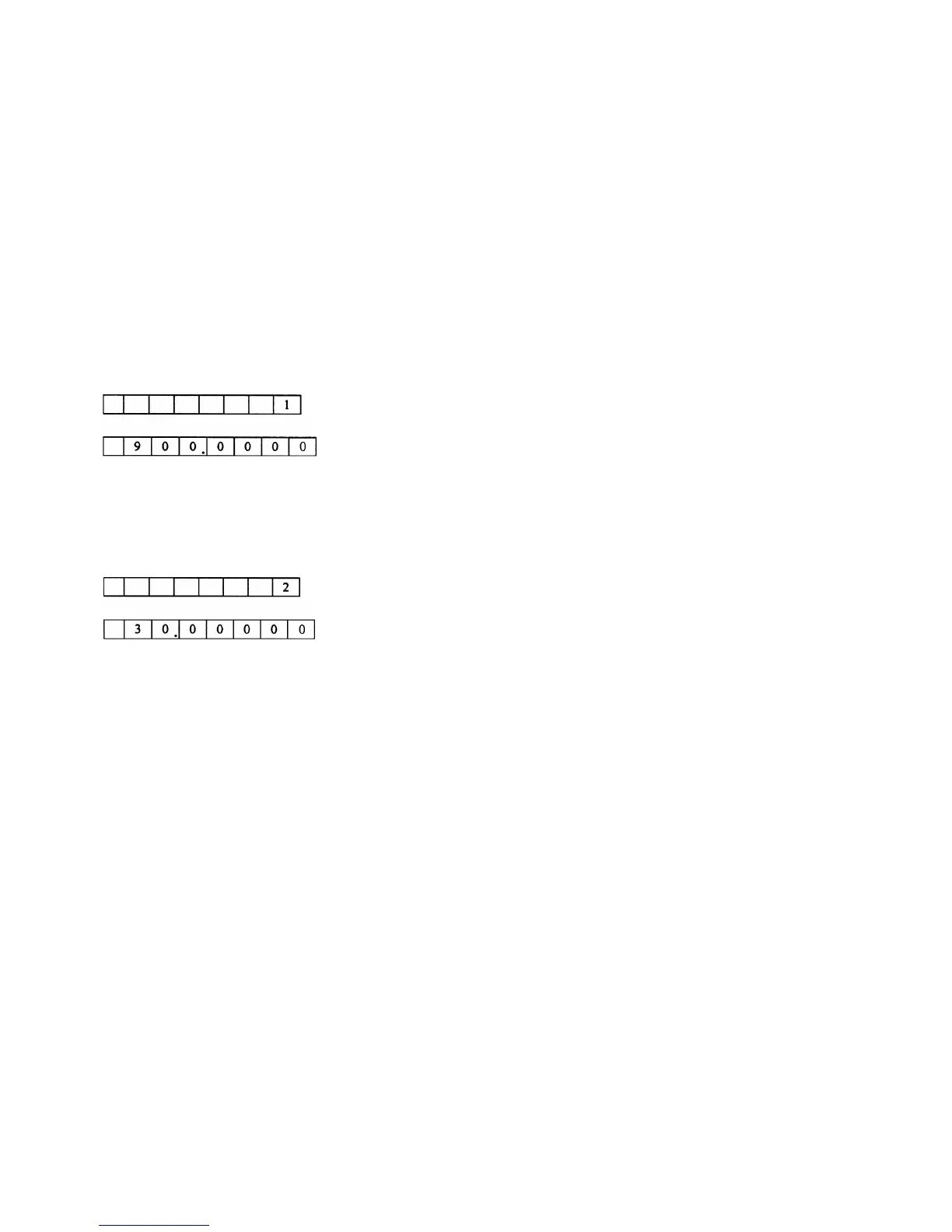

a. Esempio 1: Misurazione del segnale di un microtelefono.
Collegare il cavetto sonda al canale d’ingresso B e impostare, mediante il tasto FUNCTION, la gamma 1. Regolare
manualmente il Gate Time (da 100ms a 10s). Il display a LED mostrerà:
b. Esempio 2: Misurazione della frequenza di trasmissione a 30Mhz di un interfono
Impostare la gamma 2 con il tasto FUNCTION e regolare manualmente il Gate Time (da 100ms a 10s). Il display a
LED mostrerà:
c. Esempio 3: Misurazione della frequenza di autooscillazione (es. di un telefono, interfono, ecc)
Impostare la gamma 2 con il tasto FUNCTION. Collegare un’estremità del cavo al coccodrillo rosso mediante un
condensatore da 5 pF; utilizzare l’altro coccodrillo per misurare la frequenza nel punto d’interesse.
6. Avvertimenti
• Per misurare un segnale ad alta tensione o un segnale RF di forte intensità, utilizzare un’adeguata capacità in
serie al cavo di collegamento per evitare di danneggiare lo strumento.
• Premere una volta il tasto RESET o spegnere l’interruttore d’alimentazione quando lo strumento non funziona
correttamente.
• In assenza di segnale in ingresso il display non mostra necessariamente il valore “0”. Questo è assolutamente
normale e non influenza la misurazione o la precisione.
• Non esporre il dispositivo ad elevate temperature, umidità, polvere, sporcizia, ecc. Non aprire lo strumento per
evitare rischi di elettroshock.
• La presenza di forti interferenze, durante la misurazione, può ridurre la sensibilità dello strumento.
