Construction
D1 : 1N4148
D2 : 1N4148
D3 : 1N4148
D4 : 1N4148
D5 : 1N4148
D6 : 1N4148
D7 : 1N4148
D9 : 1N4148
D10 : 1N4007

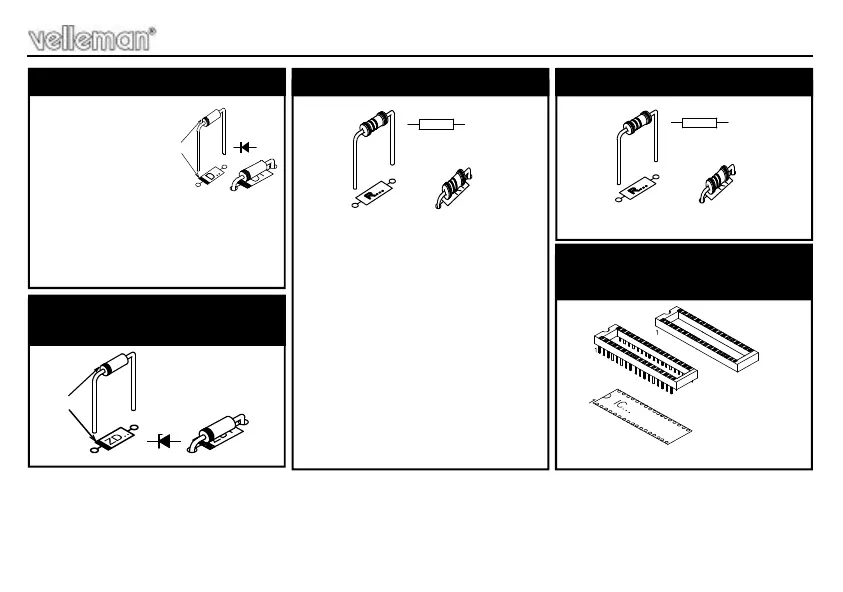

1. Diodes. Watch the polarity !
D. ..
CATHODE
ZD1 : 5V1
2. Zenerdiode. Watch the
polarity !
R1 : 4K7 (4 - 7 - 2 - B)
R2 : 330 (3 - 3 - 1 - B)
R3 : 2M2 (2 - 2 - 5 - B)
R4 : 2K2 (2 - 2 - 2 - B)
R5 : 10M (1 - 0 - 6 - B)
R7 : 470 (4 - 7 - 1 - B)
R8 : 1K (1 - 0 - 2 - B)
R9 : 10K (1 - 0 - 3 - B)
R10 : 10K (1 - 0 - 3 - B)
R11 : 10K (1 - 0 - 3 - B)
R12 : 10K (1 - 0 - 3 - B)
R13 : 10K (1 - 0 - 3 - B)
R14 : 10K (1 - 0 - 3 - B)
R15 : 3K3 (3 - 3 - 2 - B)
3. Resistors
R...
CATHODE
ZD...
R6 : 27 (2 - 7 - 0 - B - 9)
4. Metal film resistor
R...
IC1 : 28p
5. IC socket. Watch the po-
sition of the notch!
