14

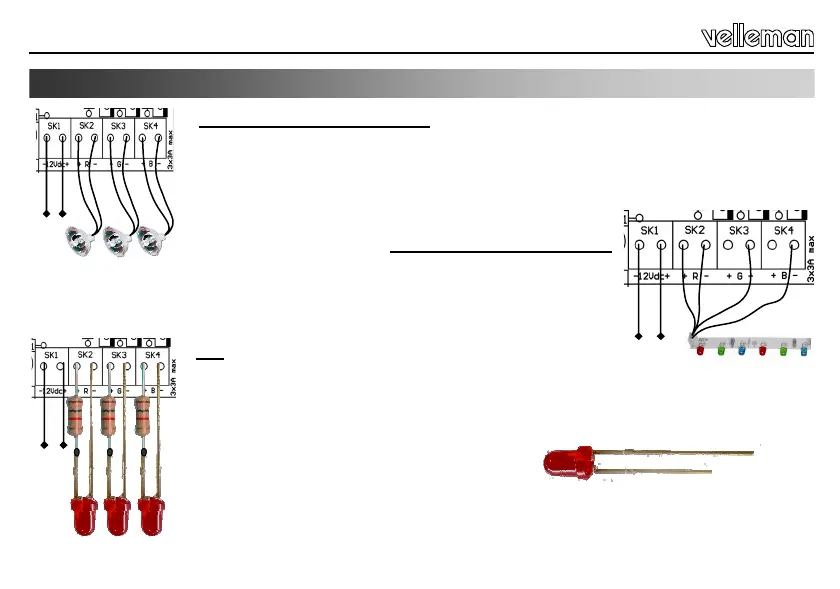

Raccordement
RACCORDEMENT
Flexibles à LED à anode commune (+) :
Raccordez l'anode commune au (+) de l’alimentation
12VCC.
Raccordez la cathode (-) de chaque couleur au (-) du
R,G ou B sur le VM151.
 Consommation max. de 3A/canal.
12VDC
-
+
12VDC
-
+
COM
R G B
Ampoule à incandescence ou halogène :
Raccordez l’ampoule à la sortie R, G ou B. La polarité ne doit pas être respectée.
 Attention : 3A/canal max (36W@12V).
LED
 Les LED nécessitent une résistance en série (R4, R5 ou R6).
Déterminez la chute de tension de la LED. (Vérifiez les spécifications du fabricant.
Règle empirique : rouge : 1.7V, vert : 2V, bleu : 3...4V
Vérifiez ensuite le courant nécessité pour chaque LED.
Exemple :
LED rouge, chute de 1.7V, courant nécessité de 20mA
Calcul de la résistance : (12V-1.7V) / 0.020 = 515 ohms (choisissez la valeur la plus proche, p.ex. 560 ohms)
Calcul de la puissance de la résistance : (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (choisissez une résistance de 0.25W)
C (-)
A (+)
12VDC
-
+ + +
