Velleman VM151 - Page 19

19

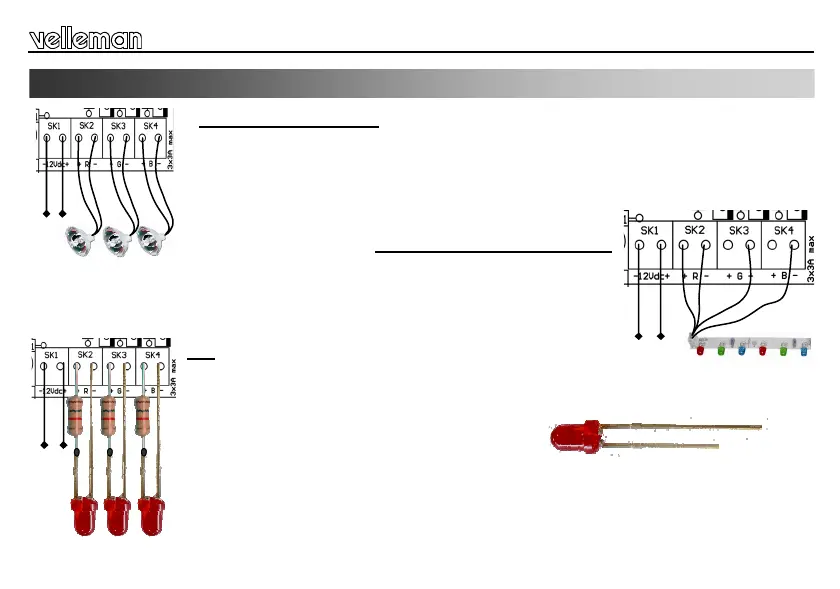

ANSCHLUSS
Anschluss
LED-Streifen mit gemeinsamer Anode (+):
verbinden Sie die gemeinsame Anode mit (+) der
12VDC-Stromversorgung.
Verbinden Sie die Kathode (-) jeder Farbe mit (-) von
R, G oder B des VM151.
 Max. Verbrauch des 3A/Kanals.
12VDC
-
+
12VDC
-
+
COM
R G B
Glühlampe oder Halogenlampe:
verbinden Sie die Lampe mit Ausgang R, G oder B.
 Die Polarität ist nicht wichtig. 3A/Kanal max. (36W@12V).
LED
 die LEDs brauchen einen Vorwiderstand (R4, R5 oder R6).
Überprüfen Sie den Spannungsabfall der LED. (Kontrollieren Sie
die technischen Daten des Herstellers).
Faustregel: rot: 1.7V, grün: 2V, blau: 3...4V
Überprüfen Sie danach die notwendige LED-Spannung.
Beispiel:
Rote LED, Spannungsabfall von 1.7V, erforderlicher Strom: 20mA
Berechnung Widerstand: (12V-1.7V) / 0.020 = 515 Ohm (wählen Sie den nächsten Wert, z.B. 560 Ohm)
Berechnung Nennleistung Widerstand: (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (wählen Sie einen Widerstand von 0.25W)
C (-)
A (+)
12VDC
-
+ + +
