24

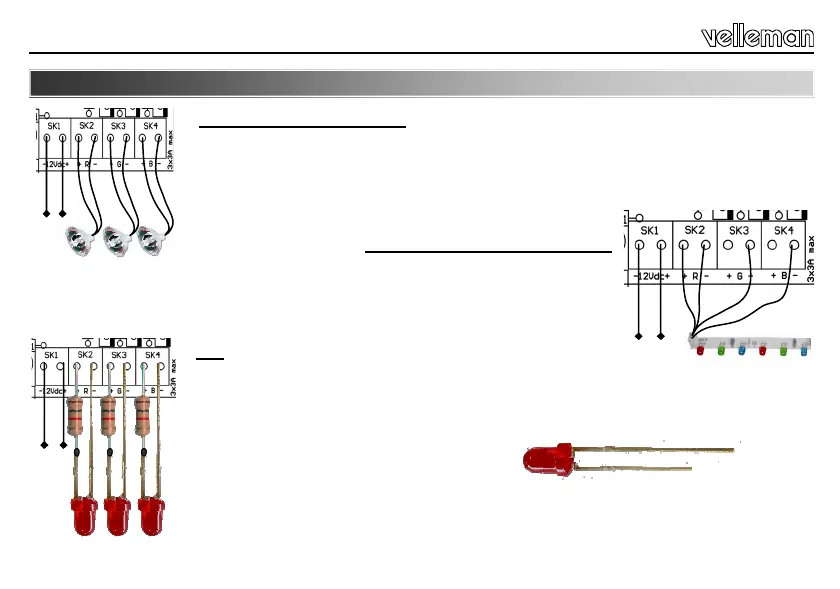

Conexión
CONEXIÓN
Cinta con LEDs flexible y ánodo común (+):
Conecte el ánodo común al (+) de la alimentación 12VCC.
Conecte el cátodo (-) de cada color al (-) de R, G o B del VM151
 Consumo máx. de 3A/canal.
12VDC
-
+
12VDC
-
+
COM
R G B
Lámpara incandescente o halógena:
conecte la bombilla a la salida R, G o B.
 No es importante la polaridad. ¡Ojo!: 3A/canal máx. (36W@12V).
LED
 Los LEDs necesitan una resistencia en serie (R4, R5 o R6).
Determine la caída de tensión del LED. (Controle las especificaciones del fabricante.
Regla general: rojo: 1.7V, verde: 2V, azul: 3...4V
Luego, controle la corriente necesitada para cada LED.
Ejemplo:
LED rojo, caída de 1.7V, corriente necesitada de 20mA
Cálculo de la resistencia: (12V-1.7V) / 0.020 = 515 ohm (seleccione el valor más cercano, p.ej. 560 ohm)
Cálculo de la potencia de la resistencia: (12V-1.7V) x (12V-1.7V) / 560 = 0.19W (seleccione una resistencia de 0.25W)
C (-)
A (+)
12VDC
-
+ + +
