Annexe D

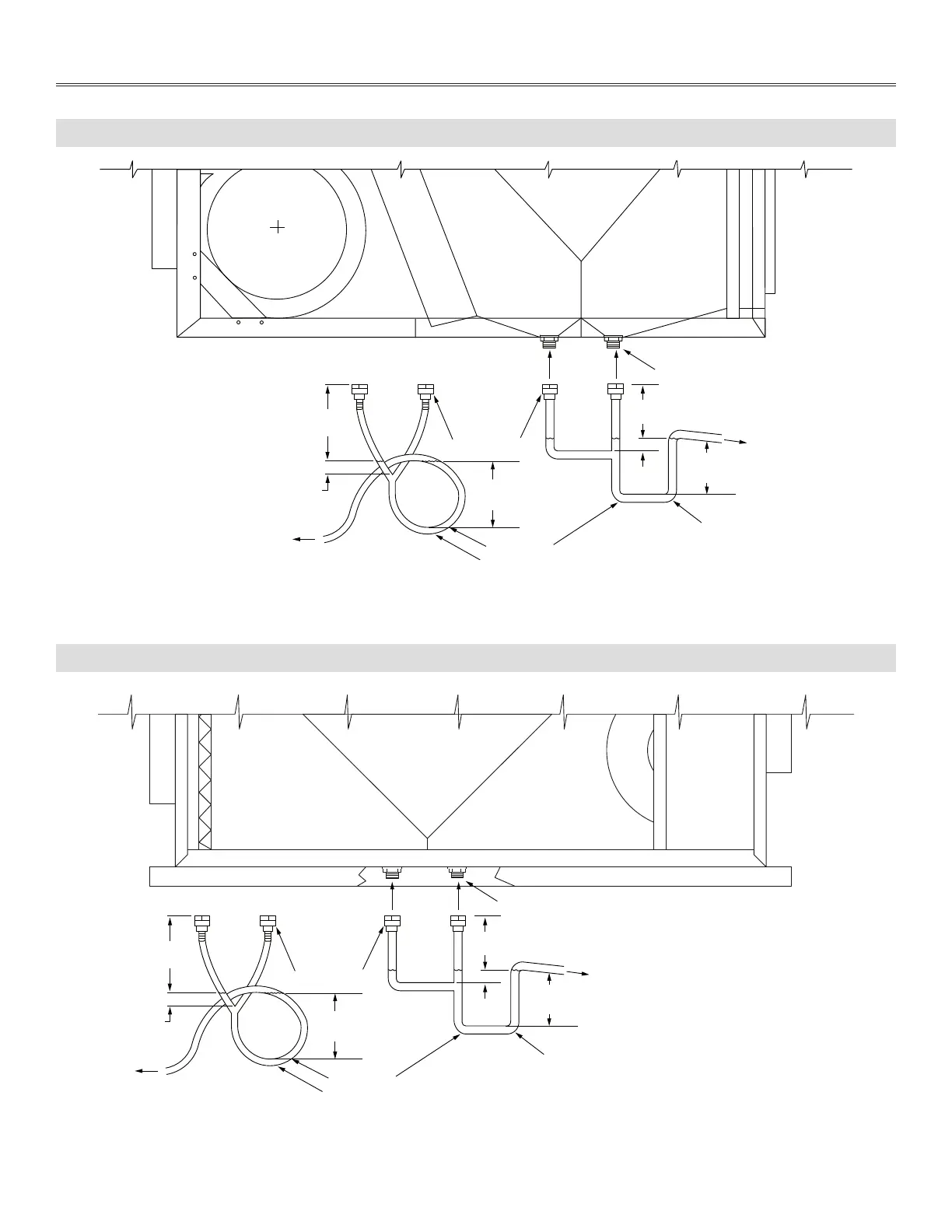

RACCORDS DE DRAIN
6LC, V6LC, 12LC ET V12LC
3 po min.
[76 mm]
1 po min.
[25 mm]
3/4 po NPT
Adaptateurs
Siphons
4 po min.
[102 mm]
Min. 4 po
[102 mm]
Boyau de plastique
Vers le drain
NOTES :
1. Aucun boyau, tuyau et adaptateurs ne sont fournis avec l’appareil.
2. La pente pour le boyau de drainage doit être d’au moins 1/4 po par pied.
1 po min.
[25 mm]
3 po min.
[76 mm]
Raccord de drain en plastique
Vers le drain
Tuyau de cuivre
ou de plastique
VO0002F
7000
3 po min.
[76 mm]
1 po min.
[25 mm]
3/4 po NPT
Adaptateurs
Siphons
4 po min.
[102 mm]
Min. 4 po
[102 mm]
Boyau de plastique
Vers le drain
NOTES :
1. Aucun boyau, tuyau et adaptateurs ne sont fournis avec l’appareil.
2. La pente pour le boyau de drainage doit être d’au moins 1/4 po par pied.
1 po min.
[25 mm]
3 po min.
[76 mm]
Raccord de drain en plastique
Vers le drain
Tuyau de cuivre
ou de plastique
VO0001F
