Annexe E
SCHÉMAS DES BORNES DE COMMANDE
L’appareil est muni d’une interface pour le raccordement basse
tension à une commande. Les connexions des fils de la commande
basse tension se trouvent sur deux borniers adjacents au ventilateur
d’évacuation d’air vicié (ou adjacent au ventilateur de distribution
d’air frais pour l’appareil 7000). Tout les fils installés sur place
doivent être de classe II, basse tension.
COMMANDE MURALE
La commande murale optionnelle requier t un fil 4 brins de calibre 24 LVT
(ou équivalent). Cette commande murale fonctionne avec 12 VCD.
COMMANDES BASSE TENSION
Toutes les autres bornes sont des contacts non-alimentés.
Les bornes basse tension consistent en :
COMMANDE MURALE
Fil 4 brins de calibre minimal 24 LVT
MARCHE-ARRÊT
24 VCA, nécessite un contact non-alimenté. Peut être utilisé, par
exemple, pour une minuterie ou un capteur de présence.
BASSE - COMMUN - HAUTE
Le commutateur à 3 positions nécessite un interrupteur unipolaire
à double travée (UPDT)
CONTACT DENCLENCHEMENT DU VENTILATEUR (FF)
Le contact non-alimenté se ferme en mode ventilation ou dégivrage.
Utilisé pour contrôler un ventilateur externe.
Deux types de commandes murales sont offerts :
1. Commande murale à glissière avec interrupteur de ventilateur
et commande de déshumidistat (pour les appareils 6LC , V6LC,
12LC et V12LC).
2. Commande murale Pool Plus avec sélecteur du mode de
ventilation, commande de déshumidistat et mode recirculation
en haute vitesse (pour appareil 7000).
Les commandes murales fonctionnent avec le contrôle électronique
à microprocesseur à l’intérieur de l’appareil pour régler les
séquences de ventilation. Les commandes murales possèdent
leurs caractéristiques propres et nécessitent toutes un fil de 4 brins
pour leur connexion à l’appareil tel qu’il est indiqué plus bas.
Sans commande murale, les ventilateurs peuvent être contrôlés
par un interrupteur tel qu’il est illustré à l’annexe E-4.
NOTE
Lorsqu’une commande murale est utilisée, ne jamais se servir des
bornes LOW, COMMON et HIGH.

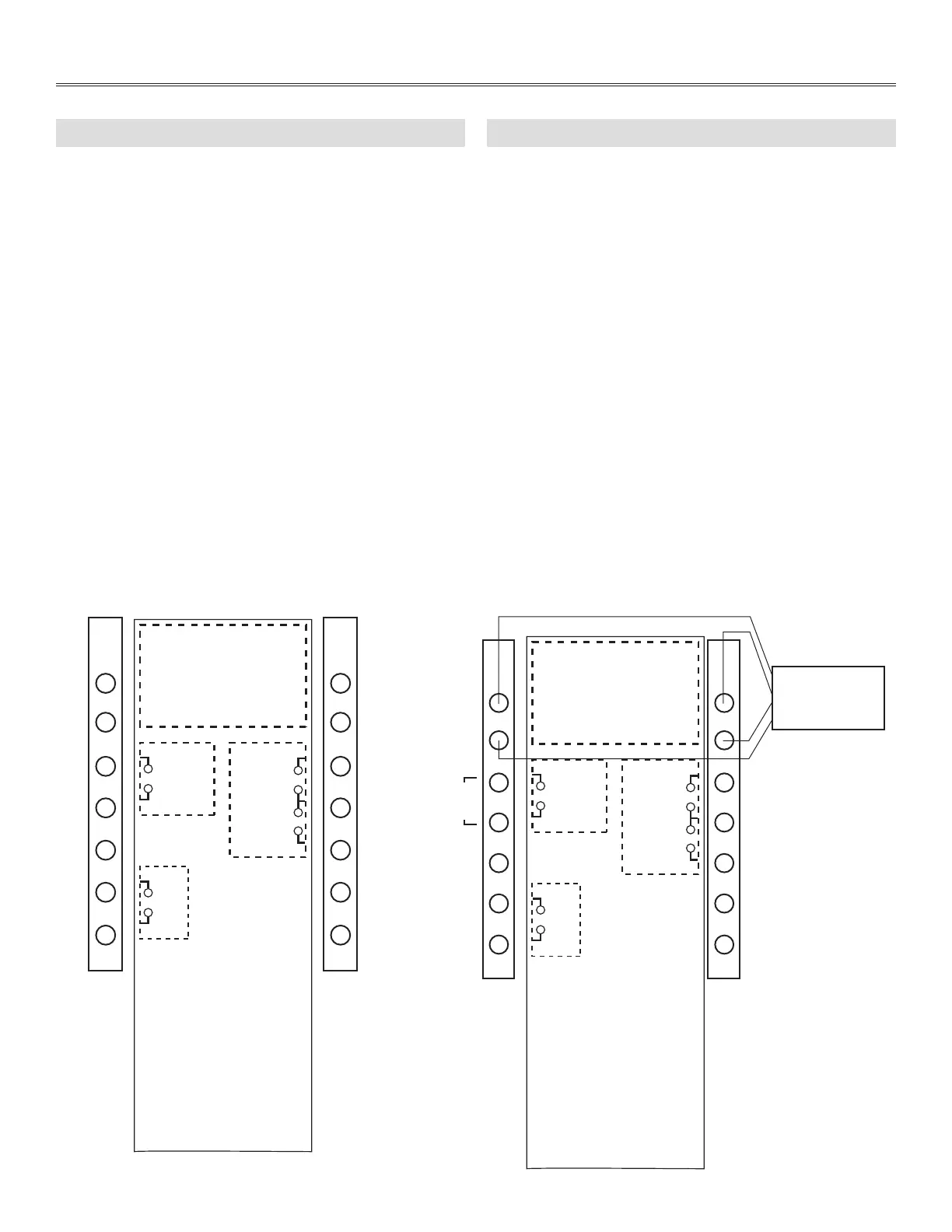

E-1 : ÉTIQUETTES DES BORNES
VE0466F
Commande
murale
FIL
CAVALIER
WALL CONTROL
COMMANDE MURALE
NOTE:
Use of 24 VAC circuit
requires isolating contacts
(ex. thermostat) to prevent
interconnection of Class 2
outputs.
Black/Noir
ON-OFF/
MARCHE-
ARRÊT
LOW
BASSE
COMMON
COMMUN
HIGH
HAUTE
Green/Vert
Red/Rouge Yellow/Jaune
F
F
CLASS 2 LOW
VOLTAGE /
CLASSE 2 BASSE
TENSION
L'utilisation d'un circuit 24
VCA nécessite des contacts
isolés (ex. thermostat) pour
éviter l'interconnexion des
sorties de Classe 2.
WALL CONTROL
COMMANDE MURALE
NOTE:
Use of 24 VAC circuit
requires isolating contacts
(ex. thermostat) to prevent
interconnection of Class 2
outputs.
Black/Noir
ON-OFF/
MARCHE-
ARRÊT
LOW
BASSE
COMMON
COMMUN
HIGH
HAUTE
Green/Vert
Red/Rouge Yellow/Jaune
F
F
CLASS 2 LOW
VOLTAGE /
CLASSE 2 BASSE
TENSION
L'utilisation d'un circuit 24
VCA nécessite des contacts
isolés (ex. thermostat) pour
éviter l'interconnexion des
sorties de Classe 2.
E-2 : RACCORDEMENT DES COMMANDES
