Ventop V 10 - Belangrijke Aanwijzingen; Technische Gegevens

Ventilatiepijp in de wand resp. het plafond monteren. Bij wandmontage moet
een lichte helling (~2°) naar buiten in acht worden genomen. Bij plafondmontage
de ontluchtingspijp isoleren, wanneer deze door onverwarmde gedeelten wordt
gevoerd. Het ventilator rooster (B) na het losmaken van de twee schroeven van de
behuizing (C) afnemen. De opening voor de kabelinvoering voorzichtig uitsnijden,
de kabel door de rubber (D) leiden en in overeenstemming met het schakelsche
-
ma (G) bekabelen. Om de nalooptijd in te stellen (mod. V 10 N), de afdekking
(E) verwijderen en de potentiometer (F) in de richting van de wijzers van de klok
draaien om de nalooptijd te verlengen (Afb. 1). Het ventilatorrooster aanbrengen
en vastschroeven.
Belangrijke aanwijzingen
Voor het bedrijf met naloop (Mod. V 10 N) is een tweede, permanent onder
spanning staande fase nodig.
Alle werken in spanningsloze toestand uitvoeren. De elektrische werken mogen
alleen door bevoegd vakpersoneel en in overeenstemming met de op dat ogen-
blik geldige voorschriften uitgevoerd worden. De spanning en de frequentie van
de stroomverzorging moeten met de gegevens van de ventilator overeenstem-
men. Installatiezijdig moet op alle polen een scheidingsinrichting van het net
voorzien worden, met een contactopeningsbreedte van minimum 3 mm. De
ventilators zijn dubbel geïsoleerd en vereisen geen veiligheidsaarddraad.
Bij het bedrijf van schoorsteenafhankelijke stookplaatsen in de te ontluchten
ruimte moet voor voldoende toegevoerde lucht gezorgd worden. De installatie in
vochtige ruimtes moet in overeenstemming met DIN/VDE 0100 T701 gebeuren.
Om te reinigen een penseel of een vochtige doek gebruiken, geen oplosmidde-
len.
Schakelschema (G):
Technische gegevens:
Inbouwsituatie: wand-/plafondmontage
Veiligheidsklasse/-aard: II/IP 24
Spanning: 230V~50Hz
Opgenomen vermogen: 11/12 W (V 10/V 10 N)
Luchtvermogen: 11 m
3
Geluidsdruk: 35 dB(A) 3m
Technische veranderingen voorbehouden.
Montagehandleiding:
Gelieve deze montagehandleiding voor het begin van de installatie
te lezen.

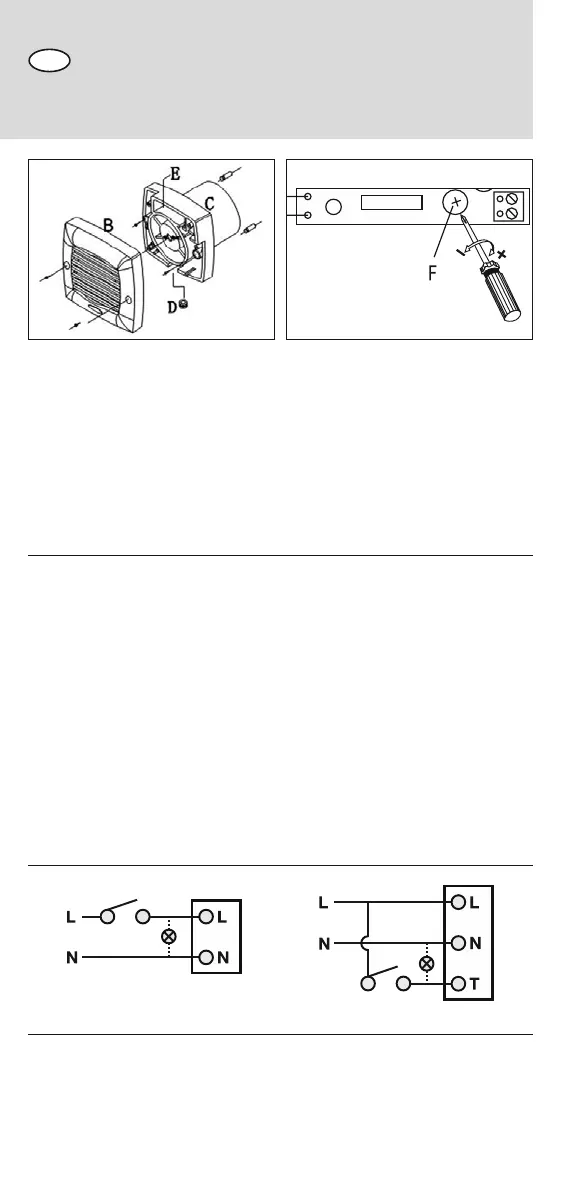

Afb. 1
V 10 V 10 N
