Ventilační trubku instalujte ve stěně nebo ve stropě. Při nástěnné montáži dodrž-
te mírný spád (~2°) směrem ven. Při stropní montáži ventilační trubku izolujte,
pokud povede přes nevytápěné prostory. Mřížku ventilátoru (B) po vyšroubová-
ní obou šroubů oddělte od pouzdra (C). Opatrně vyřízněte otvor pro zavedení
kabelu, kabel protáhněte gumovou průchodkou (D) a
připojte jej dle schématu
(G). Pro nastavení doby doběhu (model W 100 N)
sejměte kryt (E) a potenciome-
trem (F) otočte pro prodloužení doby doběhu v směru chodu hodinových ručiček
(obr. 1). Mřížku ventilátoru nasaďte zpět a pevně ji přišroubujte.
Důležitá upozornění:
Pro provoz s doběhem (model V 10 N) je zapotřebí druhá fáze, trvale vedoucí
proud.
Veškeré práce provádějte při odpojeném napětí. Elektrické připojení může pro-
vádět pouze autorizovaný odborný personál a v souladu s příslušnými platnými
předpisy. Síťové napětí a frekvence musí souhlasit s údaji ventilátoru. Instalaci je
nutno opatřit síťovým odpojovačem všech fází, s minimální vzdáleností kontaktů
3 mm. Ventilátory mají dvojitou izolaci a nepotřebují ochranný vodič.
Při provozu topenišť, závislých na odtahu do komínu musí být zajištěno dosta-
tečné množství přívodního vzduchu. Instalace ve vlhkých prostorech musí být
provedena dle DIN/VDE 0100 T701. K čištění použijte štětec nebo vlhký hadr,
nepoužívejte rozpouštědla.
Schéma zapojení (G):
Technické údaje:
Způsob zabudování: Montáž na stěně/ve stropu
Třída ochrany/Krytí: II / IP 24
Napájecí napětí: 230V~50 Hz
Příkon: 11/12 W (V 10/V 10 N)
Vzduchový výkon: 11 m
3
Hlučnost: 35 dB(A) 3m
Technické změny vyhrazeny.
Pokyny pro instalaci:
Před zahájením práce si laskavě přečtěte tyto pokyny pro instalaci.

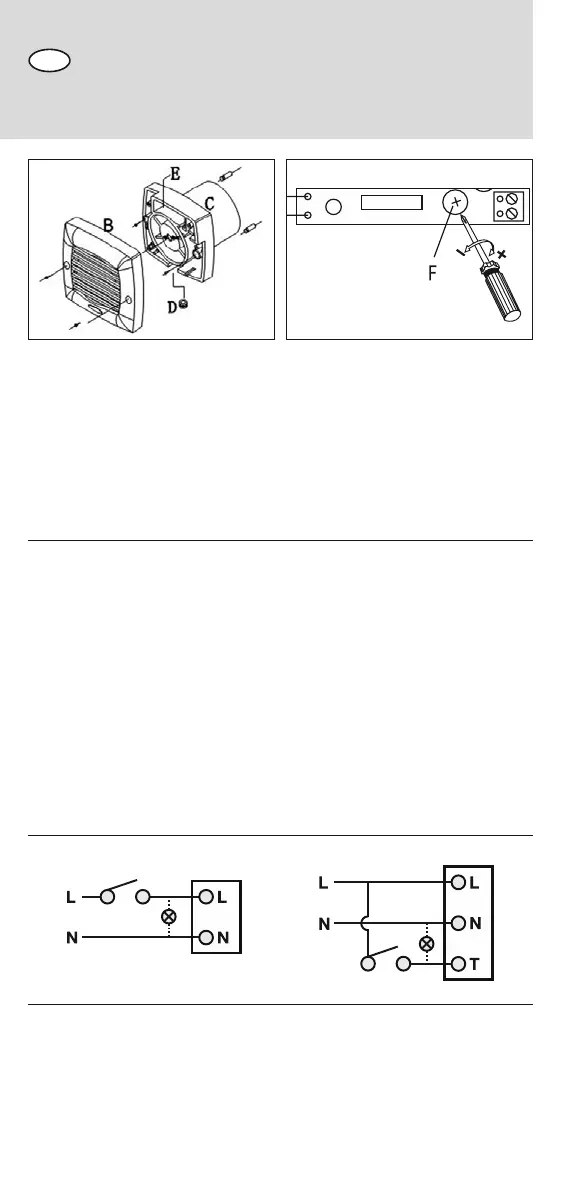

obr. 1
V 10 V 10 N
CZCZ
