Szerelje fel a szellőzőcsövet a falon, ill. a mennyezeten. Falra szereléskor
ügyeljen
rá, hogy a cső kifelé enyhén (~2°-al) lejtsen. Mennyezetre szereléskor
szigetelje el a
szellőzőcsövet, ha az fűtetlen területeken halad keresztül. T
ávolítsa el a (B) rácsot
a csavarok meglazítása után a (C) ventilátorházról!
Óvatosan vágja ki a kábelbeve-
zető nyílást! Vezesse át a kábelt a (D) gumin
és a kapcsolási rajz (G) szerint kösse
be! A késleltetett kikapcsolási idő beállításához (a V 10 N) modell esetében
vegyele az (E) zárófedelet és fordítsa el a (F) potenciométert az óramutató járá-
sával egyező irányba (az 1. ábra szerint), ha növelni kívánja az utánfutási időt!
Helyezze vissza a ventilátor védőrácsát és rögzítse a csavarokkal!
Fontos megjegyzések:
Késleltetett kikapcsolás esetén (a V 10 N modell esetén) egy második, folyama-
tosan aktív fázisra is szükség van.
A készüléket bármiféle munka megkezdése előtt áramtalanítani kell! Az elektro-
mos csatlakoztatást csak szakképzett személy végezheti, a vonatkozó helyi
rendelkezéseknek megfelelően. A hálózati feszültségnek és frekvenciának a
ventilátor adatlapján szereplő értékekkel egyezőnek kell lennie! Olyan helyi kap-
csolót kell biztosítani, amely a tápfeszültség összes fázisát megszakítja, és
amelynek az érintkezői legalább 3 mm-re
nyílnak. A ventillátorok kettős szigete-
lésűek, nincs szükség védőföldelésre.
Kéménybe kötött kandalló használata esetén ügyelni kell arra, hogy
elegendő
levegő jusson a szellőztetett helyiségbe! A nedves helyiségekben
történő felsze-
relés esetén a DIN/VDE 0100 szabvány 701. részében foglaltak szerint kell eljár-
ni. A készülék tisztításához puha kefét, vagy nedves törlőkendőt használjon, de
ne használjon oldószert!
Kapcsolási rajz (G):
Mıszaki adatok:
Beépíthetőség: Falba/mennyezetre
Védelem típusa/védelmi fokozat: II / IP 24
Hálózati feszültség: 230V~50Hz
Teljesítményfelvétel: 11/12 W (V 10/V 10 N)
Légteljesítmény: 11 m
3
Zajszint: 35 dB(A) 3m
A mıszaki változtatások jogát fenntartjuk!
Szerelési útmutató:
Kérjük, még a munka megkezdése előtt gondosan olvassa el a
szerelési útmutatót.

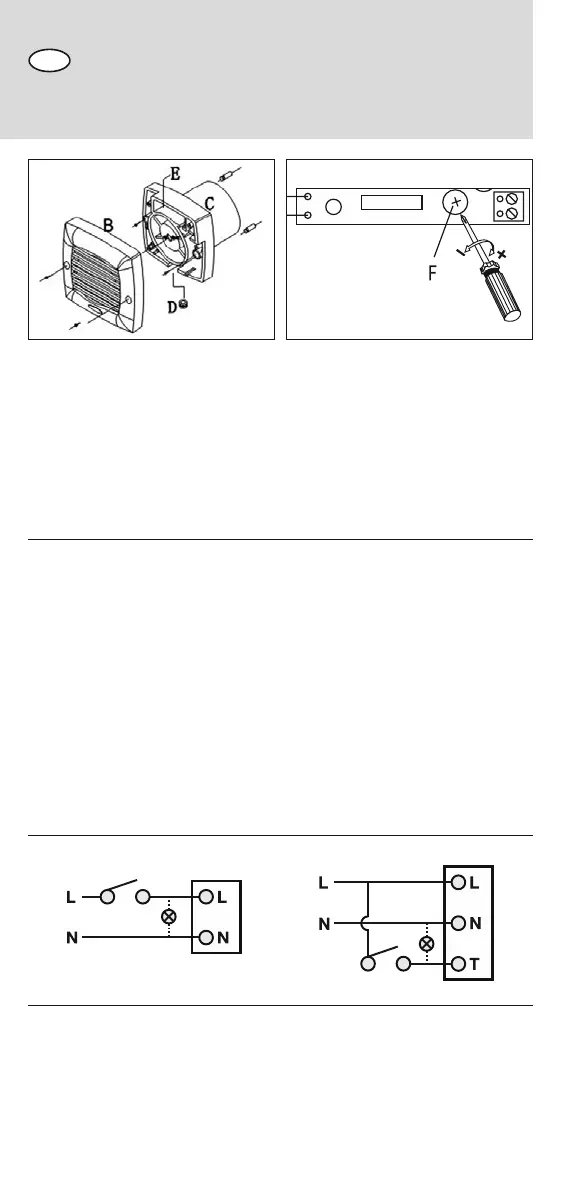

Abb. 1
V 10 V 10 N
HUHU
