Vertex VX-410 series Service Manual

22
MAIN Unit
Side B
db
c
1
3
2
a
e
DA221 (K)
(D1036)
DAN222 (N)
(D1044, 1045)
2SC4154E (LE)
(Q1016, 1027)
2SC5005 (73)
(Q1026)
2SC5006 (24)
(Q1019)
2SC4215Y (QY)
(Q1041)
2SC5226 (R22)
(Q1033)
2SC5227 (LN)
(Q1020)
2SA1602A (MF)
(Q1009)
LA8630M
(Q1010)
2SK210GR (YG)
(Q1030)
AK2342B
(Q1021)
RD01MUS1
(Q1014)
RD07MVS1
(Q1008)
DTB123EK (F12)
(Q1022)
TA31136FN
(Q1048)
M62364FP
(Q1015)

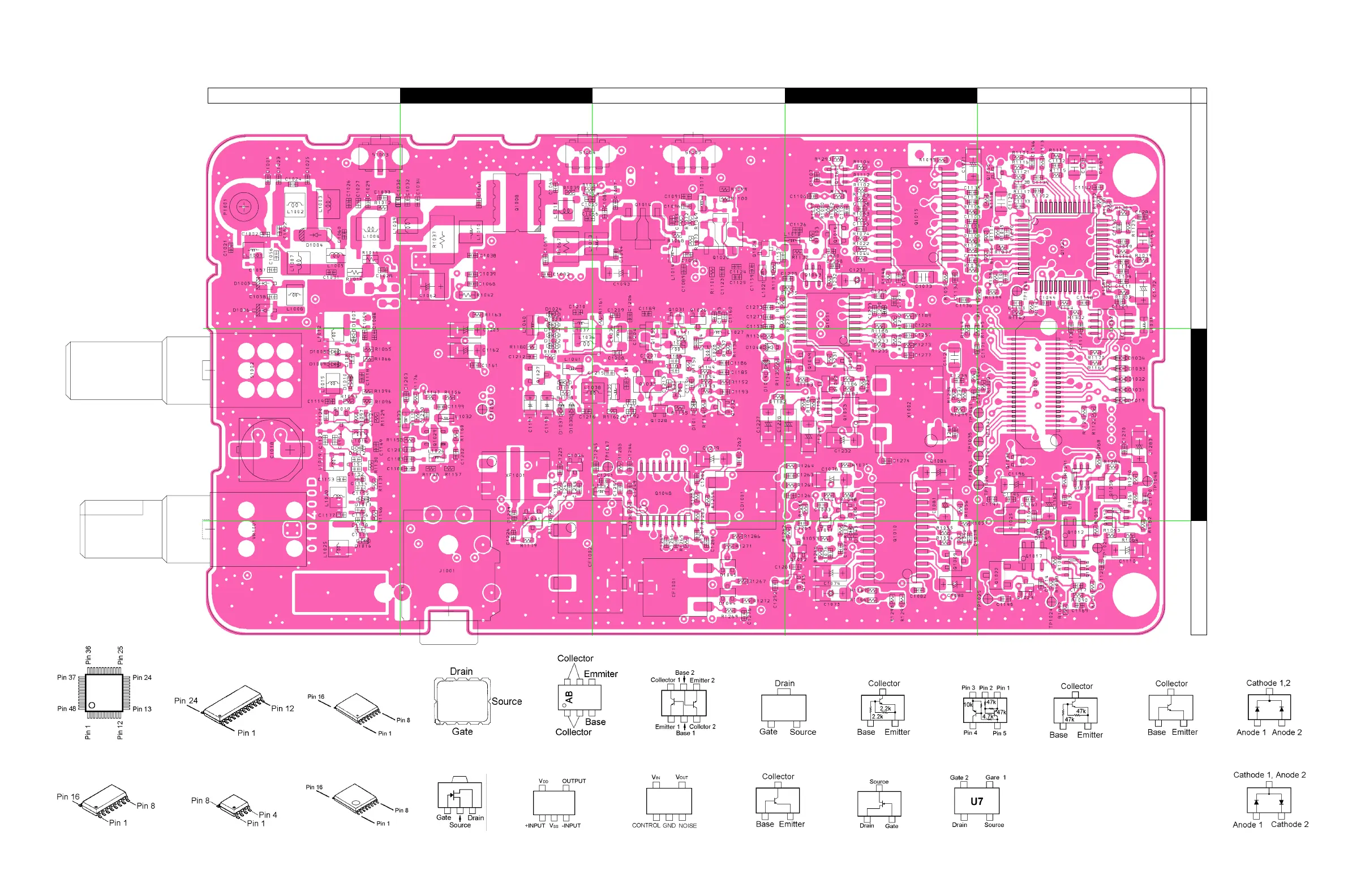

Parts Layout
MB15A01PFV1
(Q1051)
NJU7007F2-TE1
(Q1060)
DTC144EE (26)
(Q1028, 1031, 1032,
1052, 1056, 1061)
UMC5N (C5)
(Q1043)
CPH6102 (AB)
(Q1012, 1017, 1058)
3SK320 (U7)
(Q1029)
TC7W74FU
(Q1062)
NJM2871AF35
(Q1025)
UMX1N (X1)
(Q1013, 1018, 1059)
2SK3541
(Q1011, 1038,
1055)
