Videx 3187 User Manual

66251111 - V5.0 - 15/03/23
- 4 -
Serie 3000
Art.3187 - Istruzioni di installazione
85
55
218
D
A A
C
B B
Art.3187 Art.3187/8

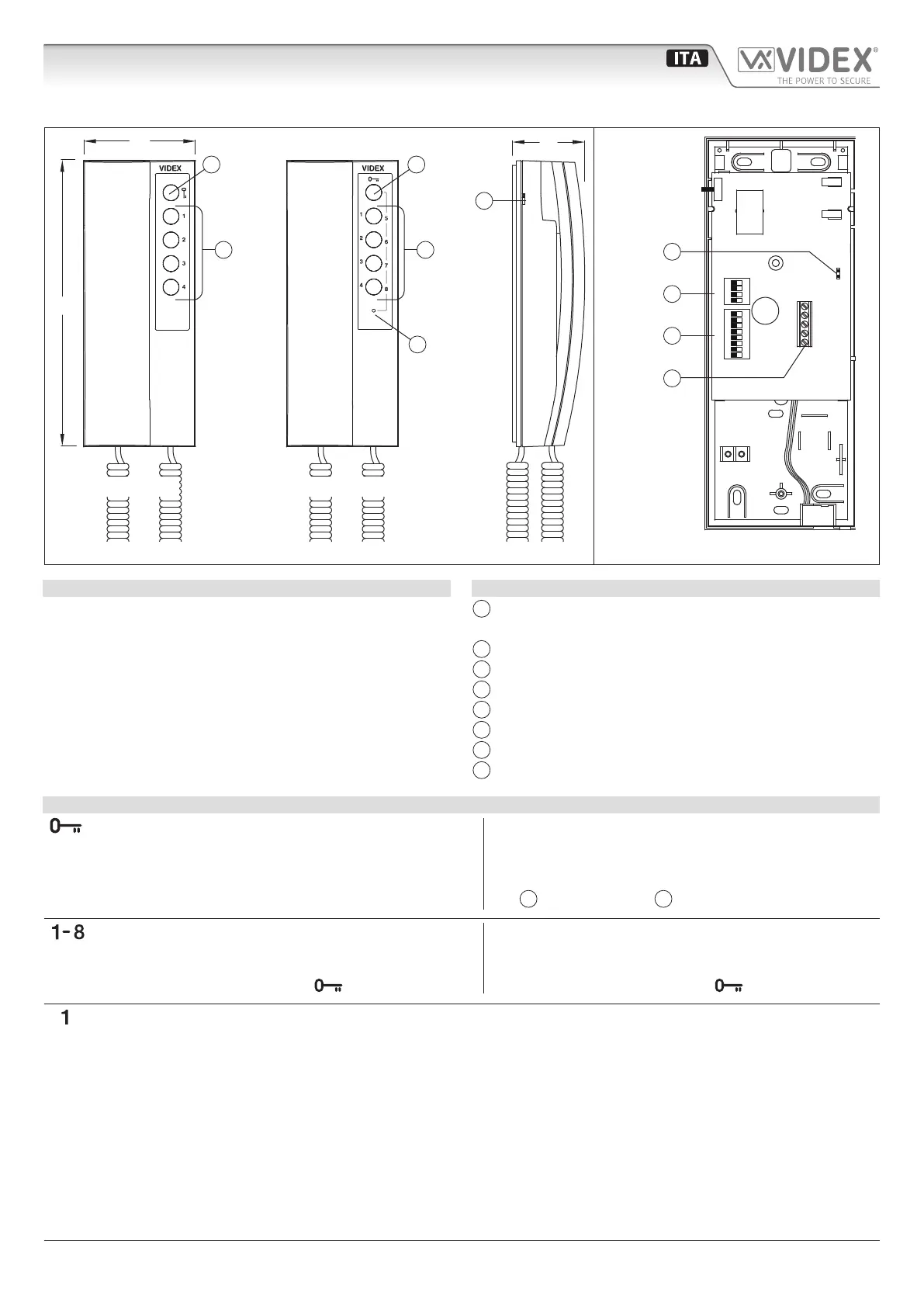

Fig. 1
BUS
BUS
GND
LB
AL
5
4
3 8
7
6
ON
2
1
4
3
ON
2
1
SW1SW3
S1
E
G
H
F
Fig. 2
DESCRIZIONE
Citofono intelligente per il sistema VX2300 con pulsanti apri-por-
ta/chiamata intercomunicante oppure servizio (programmabili)
e regolazione del tono di chiamata (3 livelli). Per ridurre l’assor-
bimento di corrente del bus tutti i dispositivi dell’appartamento
son in modalità stand-by quando non vengono utilizzati. Nel caso
in cui un utente si sia dimenticato di riagganciare la cornetta, ogni
operazione deve essere eseguita entro 10 secondi dal solleva-
mento della cornetta, altrimenti il dispositivo ritorna al suo stato
di stand-by. Per eseguire successivamente un’operazione sarà ne-
cessario riagganciare e sollevare nuovamente la corntetta.
LEGENDA
A
Pulsante apri-porta
Switch chiamate intercomunicanti/servizio (solo Art.3187/8)
B
Pulsanti chiamata intercomunicante o pulsanti di servizio
C
LED switch chiamate intercomunicanti/servizio (solo Art.3187/8)
D
Regolazione volume nota di chiamata
E
Switch impostazioni di intercomunicazione (SW3)
F
Switch indirizzo periferica (SW1)
G
Terminatore di impedenza (S1)
H
Morsettiera di connessione
PULSANTI
Pulsante apri-porta
Durante la conversazione, con la cornetta alzata, premere
brevemente il pulsante per aprire la porta.
Switch chiamate intercomunicanti/servizio
(solo Art.3187/8)
In modalità stand-by, sollevare la cornetta e successivamente
premere il pulsante per alternare le gamme degli indirizzi 1-4
(LED
C
spento) e 5-8 (LED
C
acceso).
Pulsanti di chiamata intercomunicante (SW1 Dip 8 = OFF)
Sollevare la cornetta e premere il pulsante corrispondente
all’interno da chiamare. Per chiamare gli indirizzi da 5 a 8, pre-
mere precedentemente il pulsante .
Pulsanti di servizio 1-8 (SW1 Dip 8 = ON)
Sollevare la cornetta e premere il pulsante di servizio per at-
tivare il relè desiderato. Per selezionare gli indirizzi di servizio
da 5 a 8, premere prima il pulsante .
Activate the outdoor station 2
nd
output
During a conversation, press this button once to activate the secondary relay of outdoor station (only with Art.4304, 4304X,
4384 and 4384X PCB Rev.0.1).
Art.3187 - Art.3187/8
Citofono intercomunicante per sistema digitale VX2300
