Serie 4000
Art.4202 - Istruzioni di installazione
Art.4202 Pannello digitale audio/video

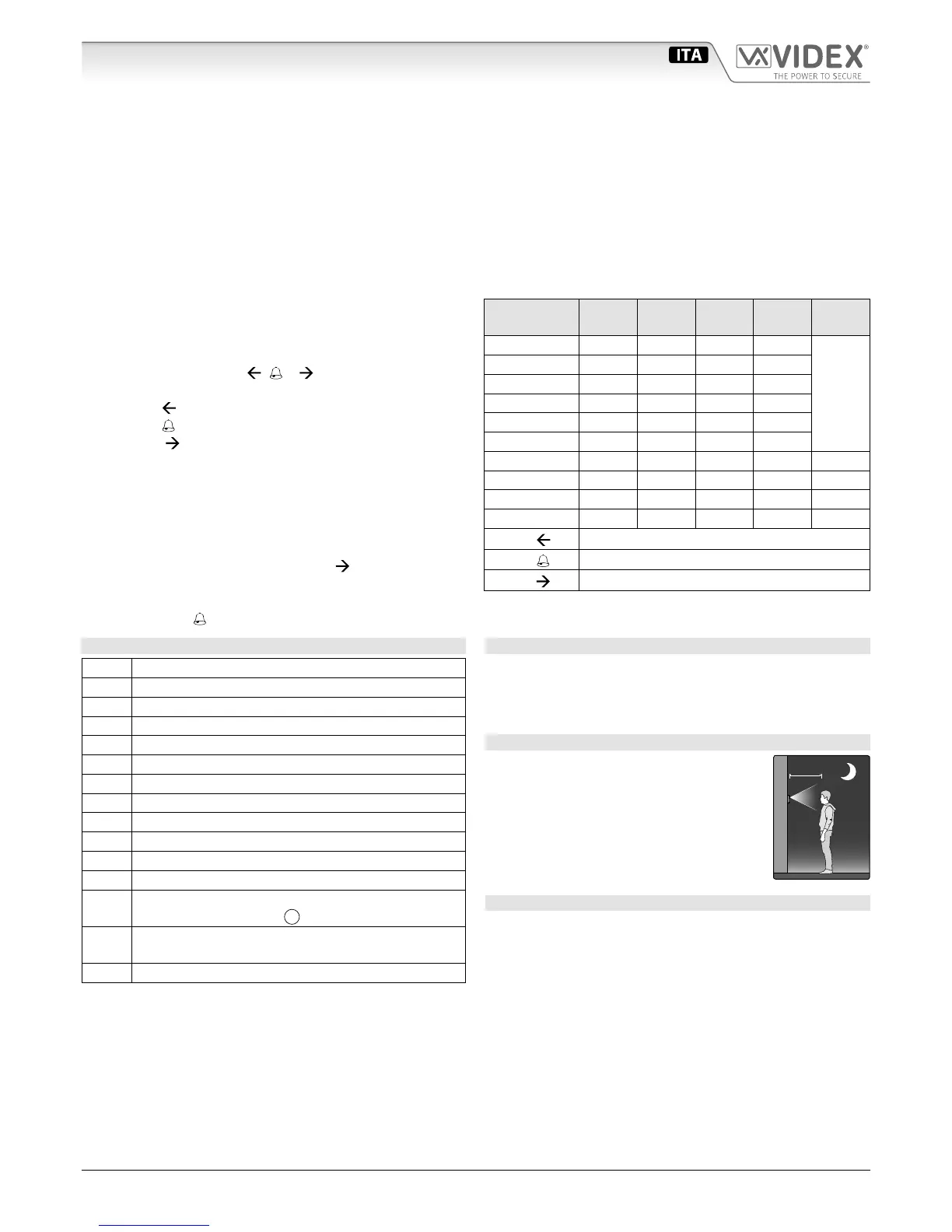

NOTE DI PROGRAMMAZIONE
a. Durante la programmazione del dispositivo MASTER, gli eventuali SLAVE dello stesso livello sono disattivati;
b. Se si programma come SLAVE un dispositivo che deve essere MASTER, si innesca una condizione d’errore segnalata dal messaggio
“ERROR!”. In tal caso, tenere premuto alcuni secondi il tasto 0 no a che l’unità non torna in attesa del codice di programmazione
(“CODE:” sul display) e correggere l’impostazione. Se invece si programma come MASTER un dispositivo che deve essere SLAVE, si
avranno dei disturbi (schi - eetto Larsen) durante la conversazione che verranno eliminati non appena corretta la programmazione.
c. L’inserimento di valori non ammessi è segnalato da messaggi d’errore e l’unità non avanza nella programmazione, ma rimane in
attesa del parametro corretto.
d. Il tasto CLEAR, in ogni fase di inserimento dati, permette di cancellare i dati appena inseriti o precedentemente programmati.
e. Per consentire la chiamata al centralino Art.VX2210-1/V (se presente), utilizzare il codice appartamento abbinato all’ “ID PHONE” n.1.
L’inserimento del testo tramite tastiera è simile a quello previsto
per i telefoni cellulari. La tabella mostra i caratteri ed i simboli
che è possibile inserire premendo i tasti della pulsantiera (Es.
premere 2 volte il tasto 2 per inserire il carattere “B”).
I pulsanti A, B e C oppure , e (in base alla versione del
pannello in uso) svolgono funzioni particolari:
• Il tasto A o cancella l’ultimo carattere inserito;
• Il tasto B o conferma la ne della digitazione del testo;
• Il tasto C o conferma il carattere inserito ed è possibile in-
serire il successivo (l’ultimo carattere inserito viene comunque
confermato dalla pressione di un pulsante numerico diverso
da quello premuto precedentemente).
Ad esempio, per digitare il nome “ROSSI”, sarà necessario premere:
“R”: 3 volte il tasto 7
“O”: 3 volte il tasto 6
“S”: 4 volte il tasto 7 seguito dal tasto C o
“S”: 4 volte il tasto 7
“I”: 3 volte il tasto 4
1 volta il tasto B o per confermare i dati inseriti.
MORSETTERIA DI CONNESSIONE
GND Massa alimentazione
+12 Positivo alimentazione
– Connessione negativa linea BUS
L Connessione positiva linea BUS
BS Segnale “sistema occupato”
SL Segnale di controllo accessori
NC Relè di uscita - contatto normalente chiuso
C Relè di uscita - contatto comune
NO Relè di uscita - contatto normalmente aperto
TRD Segnale abilitazione Trade (da Art.701T)
PTE Comando “apri-porta” da pulsante interno
V1 Segnale video bilanciato Sync +
V2/V Segnalie video bilanciato Sync – o segnale video
coassiale (V) vedi punto
F
GNDV Massa alimentazione telecamera e massa video siste-
ma coassiale
12T Ingresso alimentazione telecamera +12Vdc
SPECIFICHE TECNICHE
Capacità di memoria: 998 utenti
Tensione di lavoro: 13 Vdc +/- 10%
Assorbimento massimo: 350 mA circa
Temperatura di funzionamento: -10 +50° C
DISTANZA DI ILLUMINAZIONE MASSIMA DALLA CAMERA DI NOTTE
I LED di illuminazione all’interno della camera
illuminano correttamente il visitatore quando
si trova a una distanza massima di 50cm.
Nota: la telecamera potrebbe essere dotata di
sensore CCD (illuminazione IR) oppure CMOS
(illuminazione LED a luce bianca). Tale dieren-
za non inuisce sulle sue prestazioni.
MAX 50 cm
PULIZIA DELLA PLACCA
Usare un panno morbido e pulito. Usare acqua tiepida o un de-
tergente non aggressivo.
Non usare:
• prodotti abrasivi;
• prodotti contenenti cloro;
• prodotti per la pulizia dei metalli.
Tasti/
Nr. pressioni
Prima Seconda Terza Quarta Quinta
1 “Spazio” “.” “&” “1”
NON USATO
2 “A” “B” “C” “2”
3 “D” “E” “F” “3”
4 “G” “H” “I” “4”
5 “J” “K” “L” “5”
6 “M” “N” “O” “6”
7 “P” “Q” “R” “S” “7”
8 “T” “U” “V” “8” NON USATO
9 “W” “X” “Y” “Z” “9”
0 “+” “–” “*” “/” “0”
A o
Cancella ultimo carattere
B o
Fine inserimento testo
C o
Conferma ultimo carattere
