Serie 4000
Art.4202 - Istruzioni di installazione

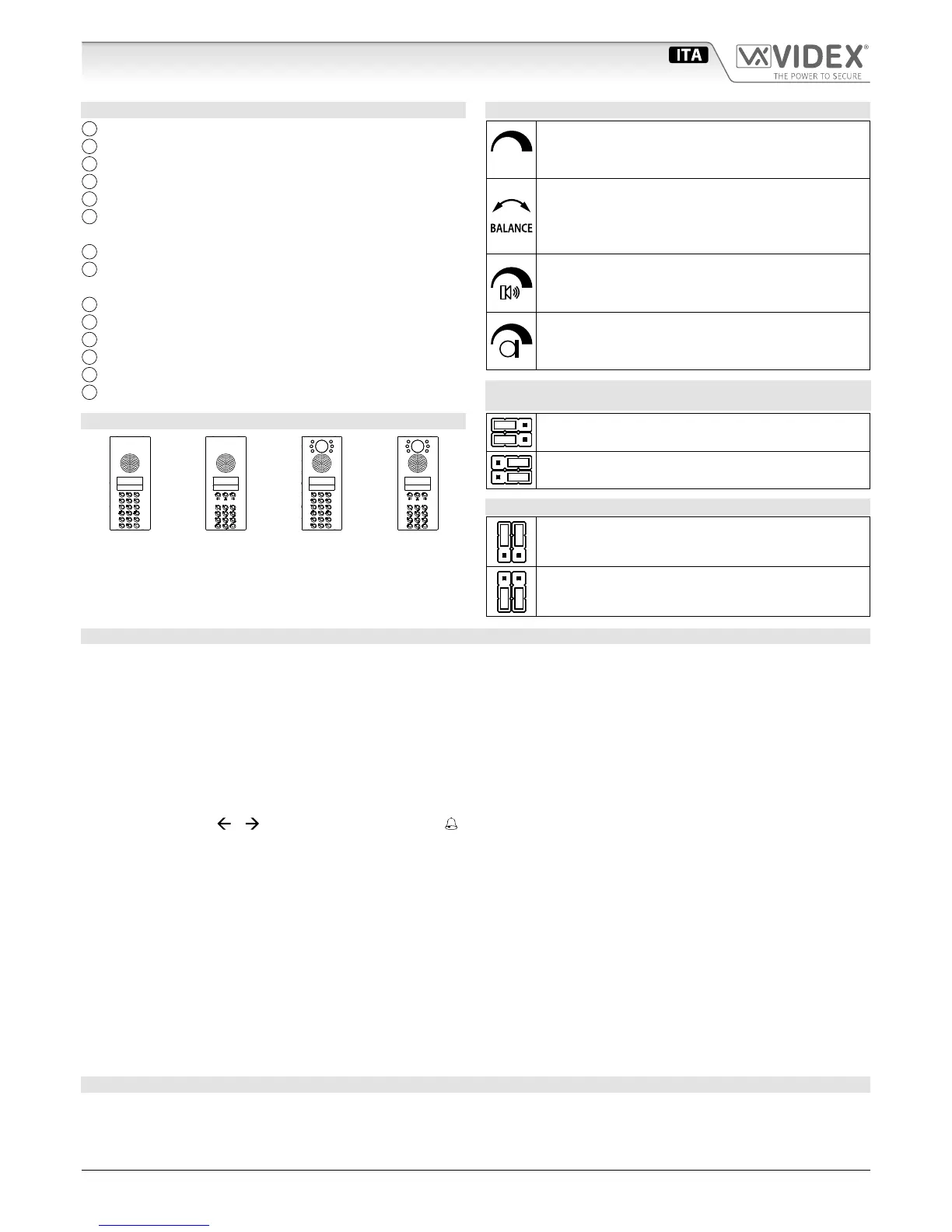

Art.4202 Pannello digitale audio/video
LEGENDA
A
Telecamera e LED di illuminazione
B
Altopralante
C
Display
D
LED di illuminazione tastiera
E
Tastiera
F
Jumper di impostazione segnale video (solo Art. 4202V e
Art.4202RV)
G
Regolazione orientamento telecamera
H
Regolazione volume sintesi vocale (solo per versioni con
chip per la sintesi vocale)
I
Volume altopralante
L
Morsetteria di connessione
M
Jumper d’impostazione tipo citofoni/videocitofoni
N
Connettore seriale RS-232 (per collegamento al PC)
O
Bilanciamento
P
Microphone volume
VERSIONI DISPONIBILI
Art.4202
Solo audio
Art.4202R
Solo audio
con repertorio
nomi
Art.4202V
Audio/video
Art.4202RV
Audio/video
con repertorio
nomi
REGOLAZIONI
SPB
Volume sintesi vocale
Regolazione del volume sintesi vocale.
Ruotare in senso orario per aumentare o antiorario per diminuire
Bilanciamento
Previene l’eetto Larsen su conversazione audio bidirezionale.
Rif. Regolazione della fonia sul manuale tecnico
“VX2200 - Norme generali di installazione”
Volume altoparlante
Regolazione del volume dell’altopalralte.
Ruotare in senso orario per aumentare o antiorario per diminuire
Volume microfono
Regolazione del volume del microfono.
Ruotare in senso orario per aumentare o antiorario per diminuire
JUMPER DI IMPOSTAZIONE SEGNALE VIDEO SOLO
ART.4202V E ART.4202RV
Entrambi a sinistra = segnale video bilanciato
Entrambi a destra = cavo coassiale
JUMPER D’IMPOSTAZIONE TIPO CITOFONI/VIDEOCITOFONI
Entrambi in alto = citofoni Art.316X
Entrambi in basso = tutti gli altri modelli di citofoni/
videocitofoni
FUNZIONAMENTO
IN POSIZIONE DI RIPOSO CONDIZIONE DI STANDBY
Il display mostra alternativamente il logo standard “ENTER FLAT NUMBER” (“CERCA” negli Art.4202R e Art.4202RV ) e quello
personalizzato con un intervallo di circa 3 secondi; l’unità è pronta ad accettare: il codice appartamento (codice relativo all’apparta-
mento dell’utente cercato) o la ricerca tramite repertorio nomi (solo Art.4202R e Art.4202RV), il codice “apriporta”, il “codice visita-
tore periodico” (“Trade Code”) o il codice di programmazione. Il “codice visitatore periodico” può essere sempre attivo o abilitato ad
intervalli di tempo se al posto esterno è collegato l’Art.701T (“Time Clock”).
PER CHIAMARE UN UTENTE
Digitare il codice di chiamata (codice alfanumerico no a 6 caratteri per 4202-4202V e numerico no a 6 cifre per l’Art.4202R e
Art.4202RV) e premere il pulsante “ENTER” oppure (solo Art.4202R e Art.4202RV) cercare l’utente desiderato scorrendo l’elenco
nominativo con i tasti
e e chiamare premendo il tasto ; il display mostra il codice inserito e la scritta “CALL IN PROGRESS”
no alla risposta dell’utente o allo scadere del timeout di 60 secondi.
In caso di errore o mancata risposta, premere il pulsante “CLEAR” per annullare la chiamata. Il messaggio “SPEAK” a display, indica che
la connessione è stata eettuata e si può instaurare la conversazione con l’utente. Il messaggio “DOOR OPEN” ed un segnale acustico
intermittente, indicano che l’utente ha aperto la porta. A ne conversazione il display mostra la scritta “END” per qualche secondo.
PER APRIRE LA PORTA
• Premere il pulsante 0, il display mostra la scritta “CODE:”; digitare il codice (“apri-porta”) segreto numerico no a 6 cifre (per ciascuna
cifra digitata apparirà sul display un carattere “
*
”), quindi premere il pulsante ENTER. Il display LCD mostrerà la scritta “DOOR OPEN”
sulla seconda riga e l’apertura della porta, per il tempo programmato, sarà accompagnata da un segnale acustico intermittente. La dig-
itazione di un codice errato viene segnalata dal messaggio “ERROR !” sul display e da un segnale acustico intermittente.
• utilizzando il “codice visitatore periodico”, premere il tasto CLEAR, il display mostra la scritta “TRADE:”; digitare il codice segreto numerico
no a 6 cifre (per ciascuna cifra digitata apparirà sul display un carattere “
*
”), quindi premere il pulsante ENTER. Il display LCD mostrerà la
scritta “DOOR OPEN” sulla seconda riga e, l’apertura della porta per il tempo programmato, sarà accompagnata da un segnale acustico in-
termittente. La digitazione di un codice errato viene segnalata dal messaggio “ERROR!” sul display e da un segnale acustico intermittente.
PROGRAMMAZIONE
Il ow chart di programmazione a pag. 13 indica come programmare l’unità. La programmazione viene eettuata attraverso la
tastiera, solo dopo l’inserimento del codice segreto e permette di:
• impostare il funzionamento con la Serie3000 o la Serie900.
