Serie 4000
Art.4836 - Istruzioni di installazione
Art.4836 Portiere elettrico per kit citofonici o piccole installazioni in genere
A
B C
4836-0
4836-1
4836-2
STEEL
ALI
HIGH BRASS
MATTE
GUN METAL
Made in Italy
C C1 P1 P2 S S1 3 1 2 P3 P4
D
E
F

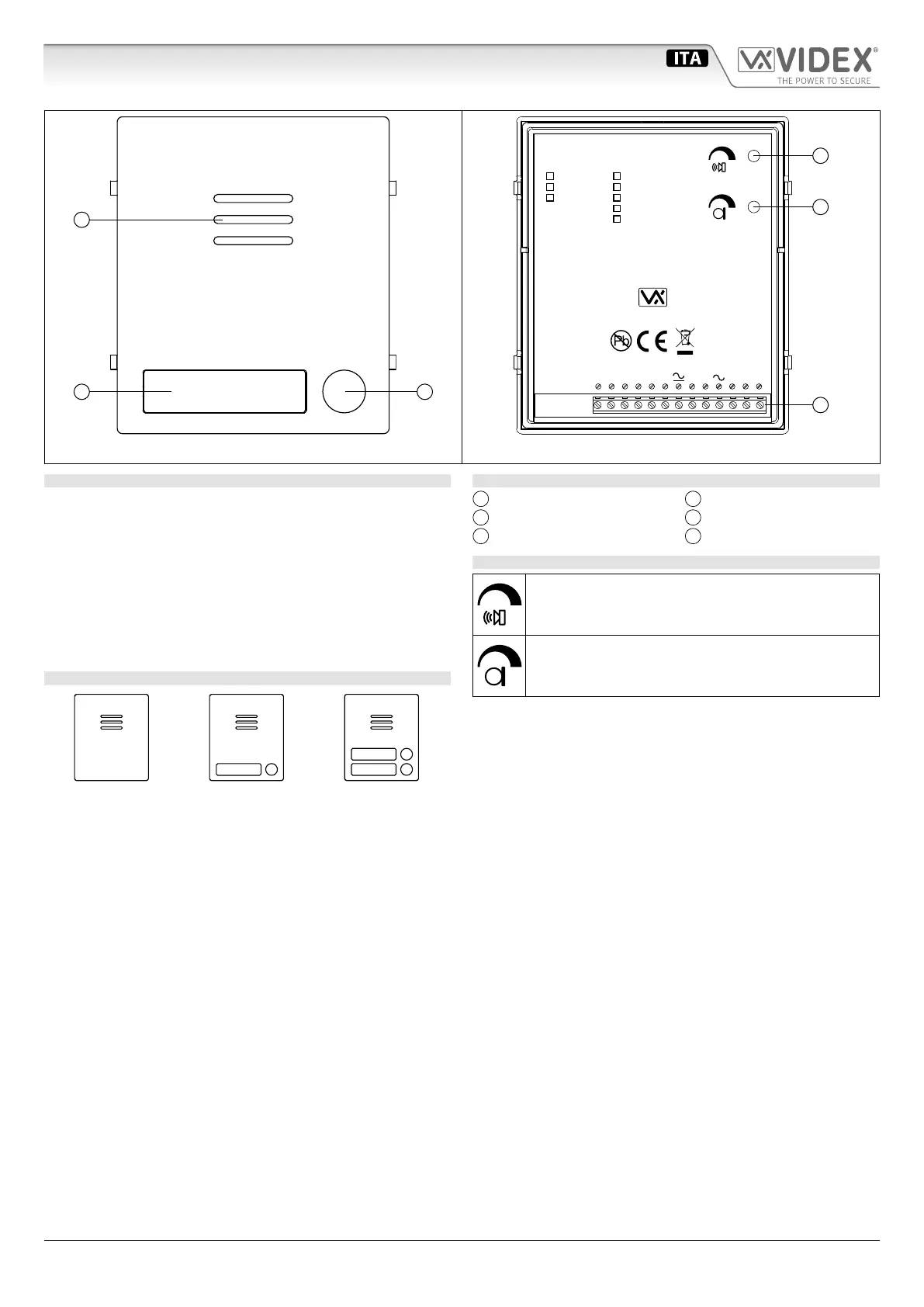

Fig. 1 Fronte Fig. 2 Retro
DESCRIZIONE
Portiere elettrico per kit citofonici o piccole installazioni in genere.
La sua elettronica comprende:
• L’amplicatore di trasmissione con microfono a condensatore
e regolazione del volume;
• L’amplicatore di ricezione con altoparlante da 0,5W e regola-
zione del volume;
• 2 LED d’illuminazione cartellini (escluso Art.4836-0);
• Il relè d’asservimento per l’attivazione della serratura elettrica;
• Il circuito di generazione della nota elettronica.
VERSIONI DISPONIBILI E ORDINE PULSANTI
1 1
2
Art.4836-0 Art.4836-1 Art.4836-2
LEGENDA
A
Altoparlante
B
Porta cartellino
C
Pulsante di chiamata
D
Volume altoparlante
E
Volume microfono
F
Morsetteria di connessione
REGOLAZIONI
Volume altoparlante
Regolazione del volume dell’altopalralte.
Ruotare in senso orario per aumentare o antiorario per diminuire
Volume microfono
Regolazione del volume del microfono.
Ruotare in senso orario per aumentare o antiorario per diminuire
Rev.0.1
