66250430 - V5.0 - 15/12/20
- 4 -
Serie 4000
Art.4836 - Istruzioni di installazione
Art.4836 Portiere elettrico per kit citofonici o piccole installazioni in genere

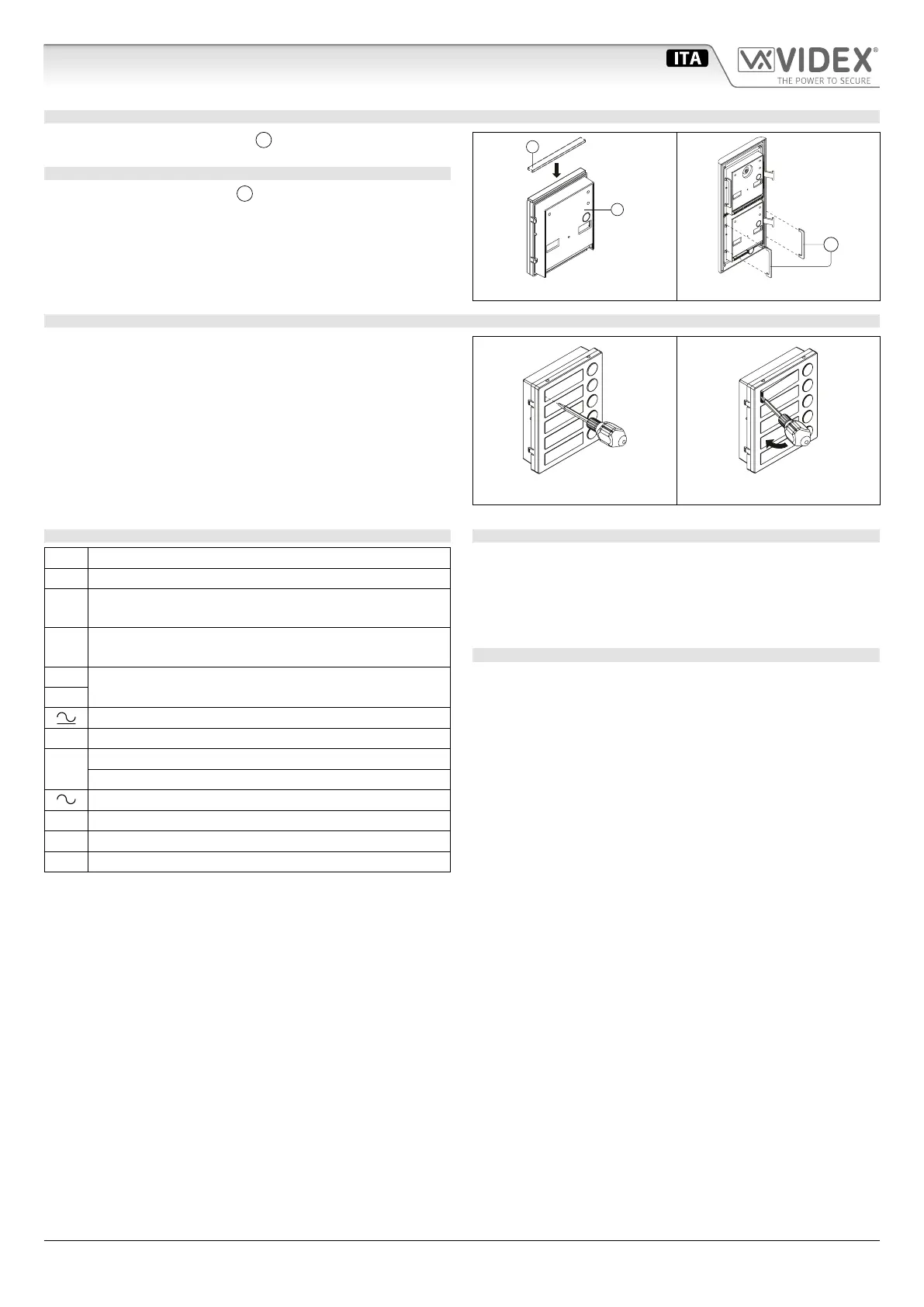

APPLICAZIONE GUARNIZIONE ADESIVA
Applicare la guarnizione adesiva
Y
come mostrato in Fig. 3.
INSERIMENTO FERMI ANTI-EFFRAZIONE
Inserire i fermi anti-erazione
W
come mostrato in Fig. 4.
Y
G
Fig. 3
W
Fig. 4
RIMOZIONE/INSERIMENTO DEL PORTA-CARTELLINO
• Per evitare ammaccature della placca frontale, proteggere il lato che verrà in
contatto con la lama del cacciavite utilizzando una striscia di nastro isolante;
• Inserire il cacciavite (lato piatto della lama) nell’apposita fessura del por-
ta cartellino come mostrato in Fig. 5;
• Fare leva con il cacciavite come mostrato in Fig. 6 per rimuovere il por-
ta-cartellino (fare attenzione a non ammaccare la placca);
• Modicare il cartellino e riporlo all’interno del porta-cartellino quindi
riposizionare lo stesso al suo posto inserendolo nel suo alloggiamento
dal lato destro o sinistro e premendo il lato rimasto libero no all’aggan-
cio (compiendo un movimento contrario a quello fatto per estrarlo).
Fig. 5 Fig. 6
SEGNALI MORSETTERIA DI CONNESSIONE
C Comune pulsanti
C1 Uscita nota elettronica (attiva durante la chiamata)
P1
Uscita pulsante 1
(disponibile in tutte le versioni eccetto la Art.4836-0)
P2
Uscita pulsante 2
(disponibile solo per l'Art.4836-2)
S
Contatti relé normalmente aperto (il contatto tra S e S1 si
chiude al ricevimento del comando “apri-porta”)
S1
Ingresso alimentazione 0V
3 Uscita massa fonica
1
Ingresso fonia
Comando “apri-porta”
Ingresso alimentazione 13Vac
2 Uscita fonia
P3 Uscita pulsante 3 (non in uso)
P4 Uscita pulsante 4 (non in uso)
SPECIFICHE TECNICHE
Tensione di lavoro: 13Vac
Assorbimenti: Stand-by: circa 25mA
Durante la chiamata: circa 150mA
Durante la conversazione: circa 70mA
Temperatura di lavoro: -20 +60 °C
PULIZIA DELLA PLACCA
Usare un panno morbido e pulito. Usare acqua tiepida o un de-
tergente non aggressivo.
Non usare:
• prodotti abrasivi;
• prodotti contenenti cloro;
• prodotti per la pulizia dei metalli.
