Videx 4836 User Manual

66250430 - V2.0 - 15/05/18
- 3 -
Serie 4000

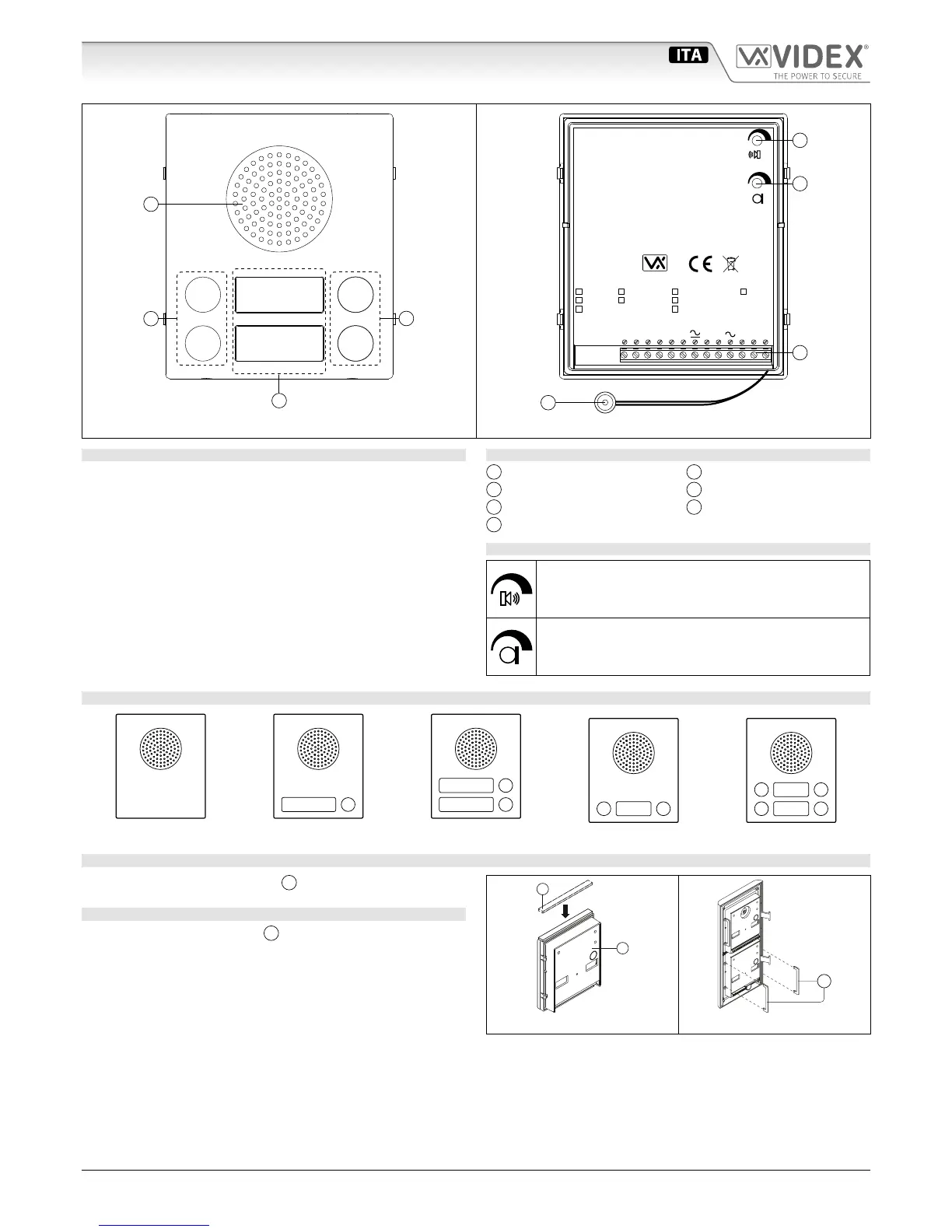

Art.4836 - Istruzioni di installazione
Art.4836 Portiere elettrico per kit citofonici o piccole installazioni in genere
A
B
B
C
Fig. 1 Fronte
4836-0
4836-1
4836-2
4836-1D
4836-2D
Made in Italy
Stainless Steel Matte
Aluminium
High Brass
C C1 P1 P2 S S1 3 1 2 P3
P4
F
D
E
G
Fig. 2 Retro
DESCRIZIONE
Portiere elettrico per kit citofonici o piccole installazioni in genere.
La sua elettronica comprende:
a. L’amplicatore di trasmissione con microfono a condensatore
e regolazione del volume;
b. L’amplicatore di ricezione con altoparlante da 0,5W e regola-
zione del volume;
c. 2 LED d’illuminazione cartellini (escluso Art.4836-0);
d. Il relè d’asservimento per l’attivazione della serratura elettrica;
e. Il circuito di generazione della nota elettronica.
Nelle versioni Art.4836-0, Art.4836-1 e Art.4836-2 non sono pre-
senti i morsetti P3 e P4.
LEGENDA
A
Altoparlante
B
Pulsanti di chiamata
C
Porta cartellini
D
Volume altoparlante
E
Volume microfono
F
Microfono
G
Morsetteria di connessione
REGOLAZIONI
Volume altoparlante
Regolazione del volume dell’altopalralte.
Ruotare in senso orario per aumentare o antiorario per diminuire
Volume microfono
Regolazione del volume del microfono.
Ruotare in senso orario per aumentare o antiorario per diminuire
VERSIONI DISPONIBILI E ORDINE PULSANTI
Art.4836-0
1
Art.4836-1
1
2
Art.4836-2
13
Art.4836-1D
13
4 2
Art.4836-2D
APPLICAZIONE GUARNIZIONE ADESIVA
Applicare la guarnizione adesiva
Y
come mostrato in Fig. 3.
INSERIMENTO FERMI ANTIEFFRAZIONE
Inserire i fermi anti-erazione
W
come mostrato in Fig. 4.
Y
G
Fig. 3
W
Fig. 4
