Art.4836 Portiere elettrico per kit citofonici o piccole installazioni in genere
RIMOZIONE/INSERIMENTO DEL PORTACARTELLINO
• Per evitare ammaccature della placca frontale, proteggere il
lato che verrà in contatto con la lama del cacciavite utilizzan-
do una striscia di nastro isolante;
• Inserire il cacciavite (lato piatto della lama) nell’apposita fes-
sura del porta cartellino come mostrato in Fig. 5;
• Fare leva con il cacciavite come mostrato in Fig. 6 per rimuovere il
porta-cartellino (fare attenzione a non ammaccare la placca);
• Modicare il cartellino e riporlo all’interno del porta-cartelli-
no quindi riposizionare lo stesso al suo posto inserendolo nel
suo alloggiamento dal lato destro o sinistro e premendo il lato
rimasto libero no all’aggancio (compiendo un movimento
contrario a quello fatto per estrarlo).

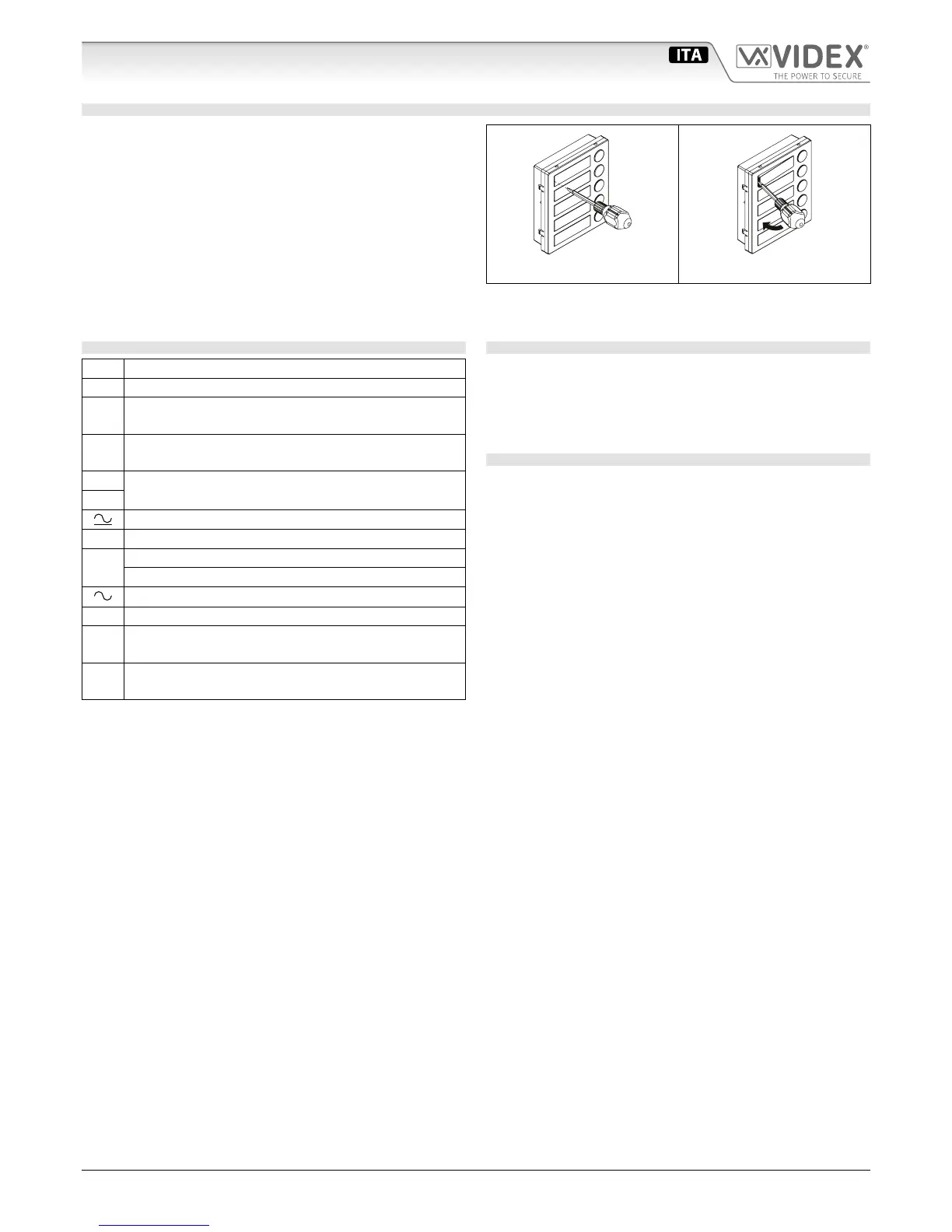

Fig. 5 Fig. 6
SEGNALI MORSETTERIA DI CONNESSIONE
C Comune pulsanti
C1 Uscita nota elettronica (attiva durante la chiamata)
P1
Uscita pulsante 1
(disponibile in tutte le versioni eccetto la Art.4836-0)
P2
Uscita pulsante 2
(disponibile solo nelle versioni Art.4836-2 e Art.4836-2D)
S
Contatti relé normalmente aperto (il contatto tra S e S1 si
chiude al ricevimento del comando “apri-porta”)
S1
Ingresso alimentazione 0V
3 Uscita massa fonica
1
Ingresso fonia
Comando “apri-porta”
Ingresso alimentazione 13Vac
2 Uscita fonia
P3
Uscita pulsante 3
(disponibile solo nelle versioni Art.4836-1D e Art.4836-2D)
P
4
Uscita pulsante 4
(disponibile solo nella versione Art.4836-2D)
SPECIFICHE TECNICHE
Tensione di lavoro: 13Vac
Assorbimenti: Stand-by: circa 25mA
Durante la chiamata: circa 150mA
Durante la conversazione: circa 70mA
Temperatura di lavoro: -10 +50 °C
PULIZIA DELLA PLACCA
Usare un panno morbido e pulito. Usare acqua tiepida o un de-
tergente non aggressivo.
Non usare:
• prodotti abrasivi;
• prodotti contenenti cloro;
• prodotti per la pulizia dei metalli.
