65801280 - V2.0 - 30/06/18
- 4 -
Serie 8000

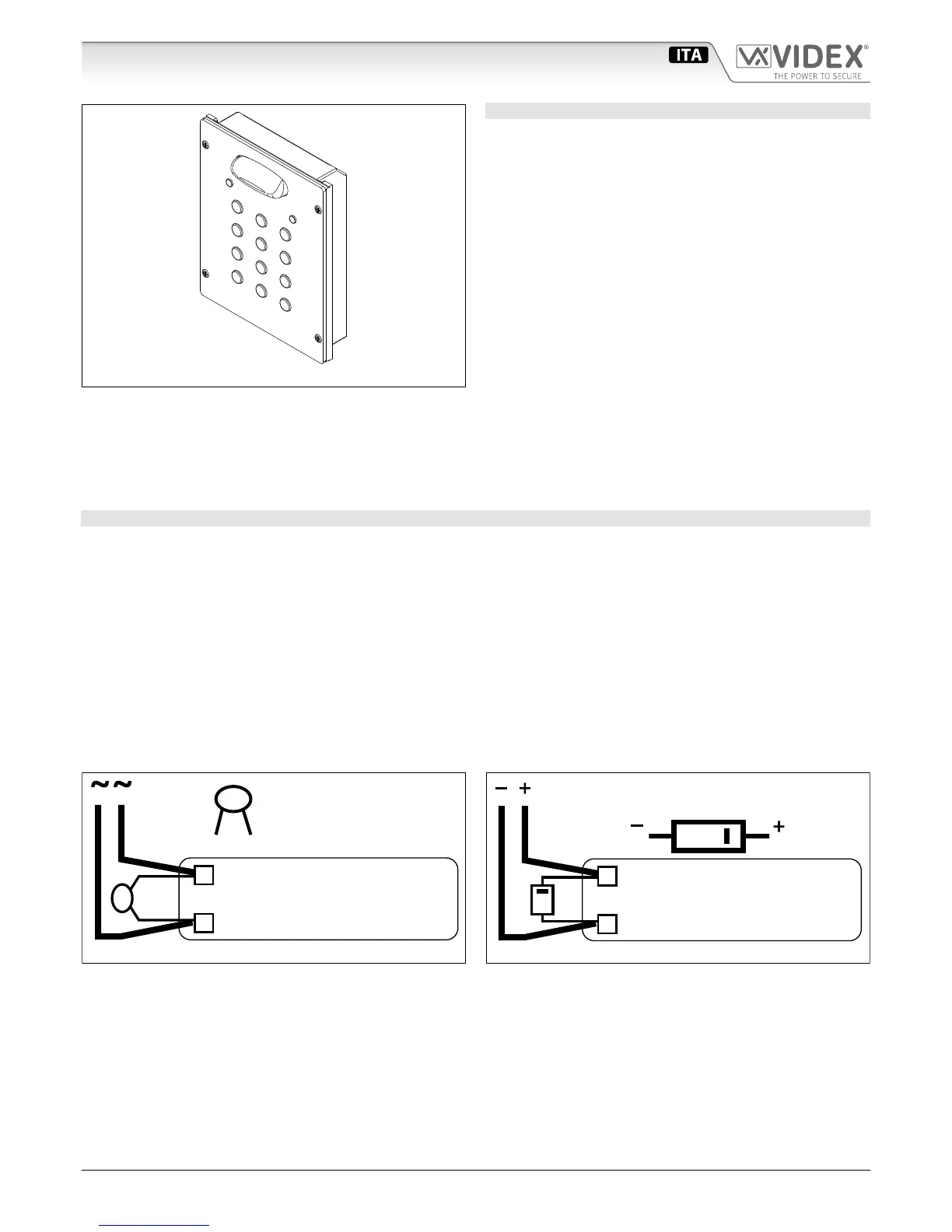

Art.8800 - 8800-3 - Istruzioni di installazione
Art.8800 - Art.8800-3 Tastiera digitale
Fig. 1
DESCRIZIONE
Sistema di controllo accessi con 2 codici e 2 uscite relè per
l’Art.8800 (3 codici e 3 uscite relè per l’ Art.8800-3).
Codice di accesso al menù di programmazione congurabile
(da 4 ad 8 cifre).
Impostazione di ciascun relè per l’attivazione temporizzata
(da 1 a 99 secondi) o la commutazione (00 nella programma-
zione del tempo relè).
Possibilità di attivare i Relè 1 e 2 collegando a massa rispetti-
vamente i morsetti SW1 ed SW2. I relè funzioneranno per il
tempo programmato.
La tastiera emette dei segnali acustici durante l’utilizzo ed è
dotata di autoprotezione in caso di inserimento di codici erra-
ti (segnale acustico della durata di 4 o più secondi).
La tastiera è dotata di illuminazione e di due LED per indicare
quanto segue:
» Inserimento di un codice corretto (LED verde acceso per
2 secondi).
» Menù di programmazione attivo (LED rosso acceso).
VERSIONI DISPONIBILI
Art.8800: Modulo a 2 Relè con illuminazione tastiera
Art.8800-3: Modulo a 3 Relè con illuminazione tastiera
NORME GENERALI D’INSTALLAZIONE
Per eseguire una corretta installazione è necessario impiegare esclusivamente parti VIDEX, seguire con scrupolo quanto indicato
negli schemi di collegamento e tenere presenti le norme generali d’installazione:
Realizzare gli impianti secondo le vigenti normative nazionali ed in ogni caso si
consiglia di prevedere, per i conduttori dell’impianto, una canalizzazione distinta da quella della linea elettrica (vedi paragrafo
seguente per il collegamento alla linea elettrica e l’installazione dell’alimentatore);
Impiegare conduttori con sezioni tali da avere:
» Resistenza complessiva inferiore a 10Ω per quelli della linea fonica e di comando;
» Lresistenza complessiva inferiore a 3Ω per quelli della serratura e di alimentazione;
Vericare le connessioni prima di dare alimentazione all’impianto;
Alimentare l’impianto ed eseguire il collaudo vericandone tutte le funzioni.
AZIONAMENTO SERRATURA  PROTEZIONE DAI DISTURBI
L’azionamento della serratura elettrica può provocare degli spike, per evitare tale inconveniente si consiglia di collegare tra i termi-
nali della serratura un varistore
(Fig.1A) o un diodo (Fig.1B) a seconda che la serratura sia in alternata o in continua.
VARISTOR (MOV)
12V AC
LOCK RELEASE
Fig.1A
DIODE
1N4002
12V DC
LOCK RELEASE
Fig.1B
