Série 8000
Art.8800 - 8800-3 - Manuel d'installation
Art.8800 - Art.8800-3 Clavier numérique

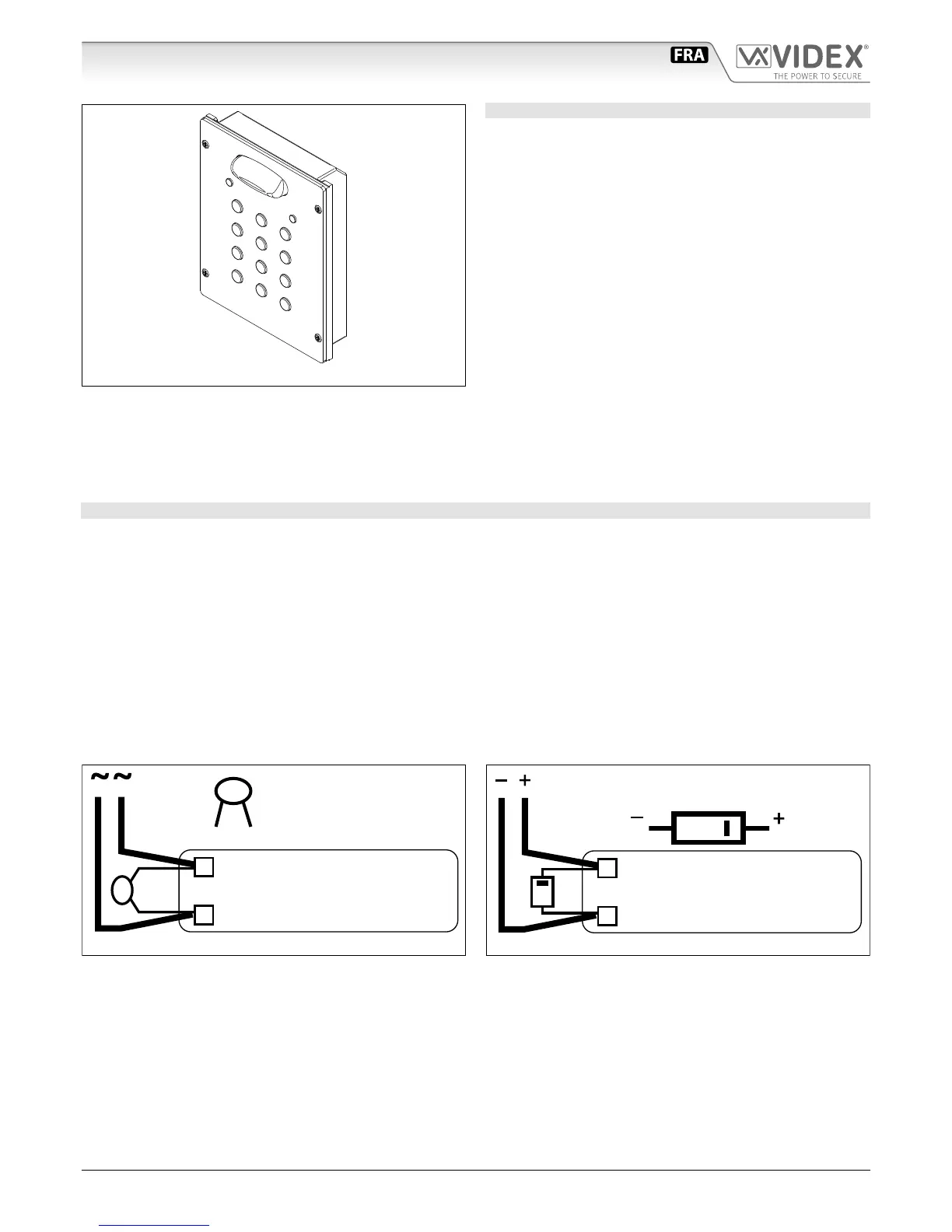

Fig. 1
DESCRIPTION
Système de contrôle, accès avec 2 codes et 2 sorties relais pour
l’Art. 8800 (3 codes et 3 sorties relais pour l’Art. 8800-3).
• Code d’accès au menu de programmation congurable (de 4
à 8 chires).
• Conguration de chaque relais pour l’activation temporisée
(de 1 à 99 secondes) ou la commutation (00 dans la program-
mation du temps relais)
• Possibilité d’activer les Relais 1 et 2 en raccordant à la masse
respectivement les bornes
SW1 et SW2. Les relais fonctionne-
ront pendant le temps programmé.
•
Le clavier émet des signaux acoustiques durant l’utilisation et
il est doté d’auto-protection en cas de saisie de codes erronés
(signal acoustique de la durée de 4 ou plusieurs secondes).
• Le clavier est doté d’un éclairage et de deux LED pour indiquer
ce qui suit:
» Saisie d’un code correct (LED verte allumée pendant 2 se-
condes).
» Menu de programmation activé (LED rouge allumée).
VERSIONS DISPONIBLES
Art.8800 : Module à 2 Relais avec éclairage clavier
Art.8800-3 : Module à 3 Relais avec éclairage clavier
NORMES GÉNÉRALES D’INSTALLATION
Pour eectuer une installation correcte il faut utiliser exclusivement des pièces VIDEX, suivre attentivement ce qui est indiqué sur
les schémas de raccordement et respecter les normes générales d’installation :
• Réaliser les installations conformément aux réglementations en vigueur nationales et dans tous les cas il est
• conseillé de prévoir, pour les gestionnaires de l’installation, une canalisation distincte de celle de la ligne électrique (voir le para-
graphe suivant pour le raccordement à la ligne électrique et l’installation de l’alimentateur);
• Utiliser des conducteurs avec des sections telles à avoir :
» Résistance totale inférieure à 10Ω pour ceux de la ligne phonique et de commande ;
» Résistance totale inférieure à 3Ω pour ceux de la serrure et d’alimentation ;
• Vérier les connexions avant d’activer l’alimentation à l’installation ;
• Alimenter l’installation et eectuer le contrôle en en vériant toutes les fonctions.
ACTIONNEMENT DE LA SERRURE  PROTECTION CONTRE LES DERANGEMENTS
L’actionnement de la serrure électrique peut provoquer des pics, pour eviter cet inconvénient, il est recommandé de connecter un
varistor
(Fig.1A) ou un diode (Fig.1B) entre les bornes de la serrure électrique selon le type de alimentation (directe ou alternée).
VARISTOR (MOV)
12V AC
LOCK RELEASE
Fig.1A
DIODE
1N4002
12V DC
LOCK RELEASE
Fig.1B
