Viessmann 4554 - Betrieb; Wartung; Operation; Maintenance

15

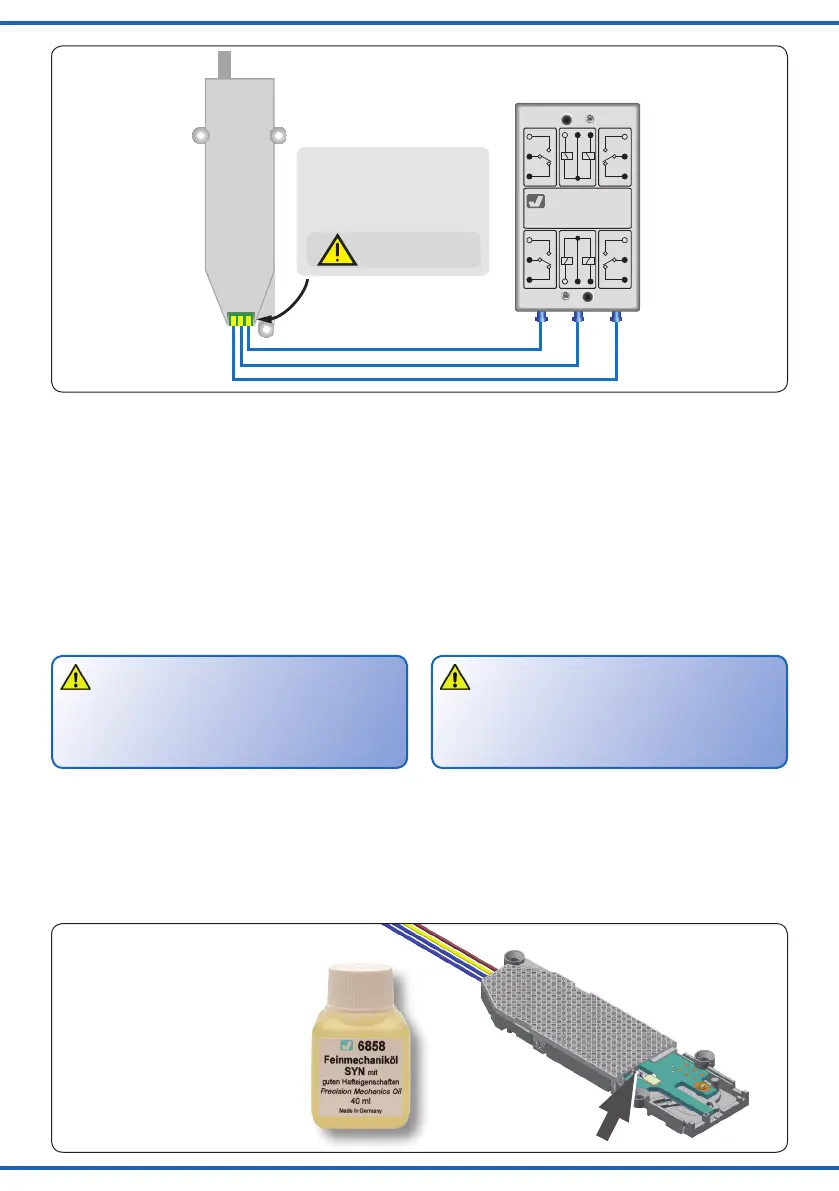

Fig. 16
Abb. 16
Elektr. Relais 5552
Viessmann
4554
3 x blau
Schaltkontakte
(als Lötflächen ausgeführt)
Max. Strom: 50 mA
/ blue
Feedback outputs
(soldering pads)
Max. current: 50 mA
Fig. 17
Abb. 17
5. Betrieb
Weichen schalten
Drücken Sie die entsprechende Taste auf dem Tasten-
stellpult (analoger Betrieb) oder senden Sie einen ent-
sprechenden Befehl an die Adresse des Weichenan-
triebs (digitaler Betrieb). Der Weichenantrieb schaltet die
Weiche vorbildgerecht langsam um. Dies dauert etwa 2
Sekunden. Während der Stellzeit speichert der Antrieb
einen weiteren Befehl, der eine andere als die aktuelle
Stellung bedeutet und führt diesen nach einer kurzen
Kühlzeit (ca. 0,5 Sek.) aus.
6. Wartung
Vorsicht:
Öffnen Sie unter keinen Umständen das Gehäuse
(Ausnahme: vorderer Deckel). Zerlegen Sie niemals
den Weichenantrieb. Zerstörung des Antriebs oder
Verletzungen können die Folge sein.
Der Viessmann Weichenantrieb ist wartungsfrei.
Wir empfehlen jedoch, die Gewindestange des Antriebs
regelmäßig (ca. alle 50.000 Schaltvorgänge) mit einem
winzigen Tropfen sehr dünnüssigen
synthetischen Öl (z. B. Viessmann
Feinmechaniköl SYN, Art.-Nr. 6858)
gemäß Abb. 17 zu schmieren.
5. Operation
Operate turnouts
Press the appropriate button on the push-button-panel
(analogue use) or send an appropriate request / order to
the address of the switch motor (digital use).
The switch motor turns now the turnout with a realistic
speed. This operation lasts approx. 2 seconds. During
this operation, the switch motor saves another request /
order, if this means another position and executes it after
a short break of about 0.5 seconds.
6. Maintenance
Caution:
Never open the casing (exception: front cover). Never
dismantle the switch motor. Destruction of the switch
motor or injury could occur.
The Viessmann switch motor is maintenance-free.
We recommend to lubricate the mechanical parts of the
product (thread) regularly (approx. every 50000 switches)
with a little drop of synthetic oil (e. g. Viessmann preci-
sionmechanicsoilSYN,item-No.6858)asshowning.
17.
