11

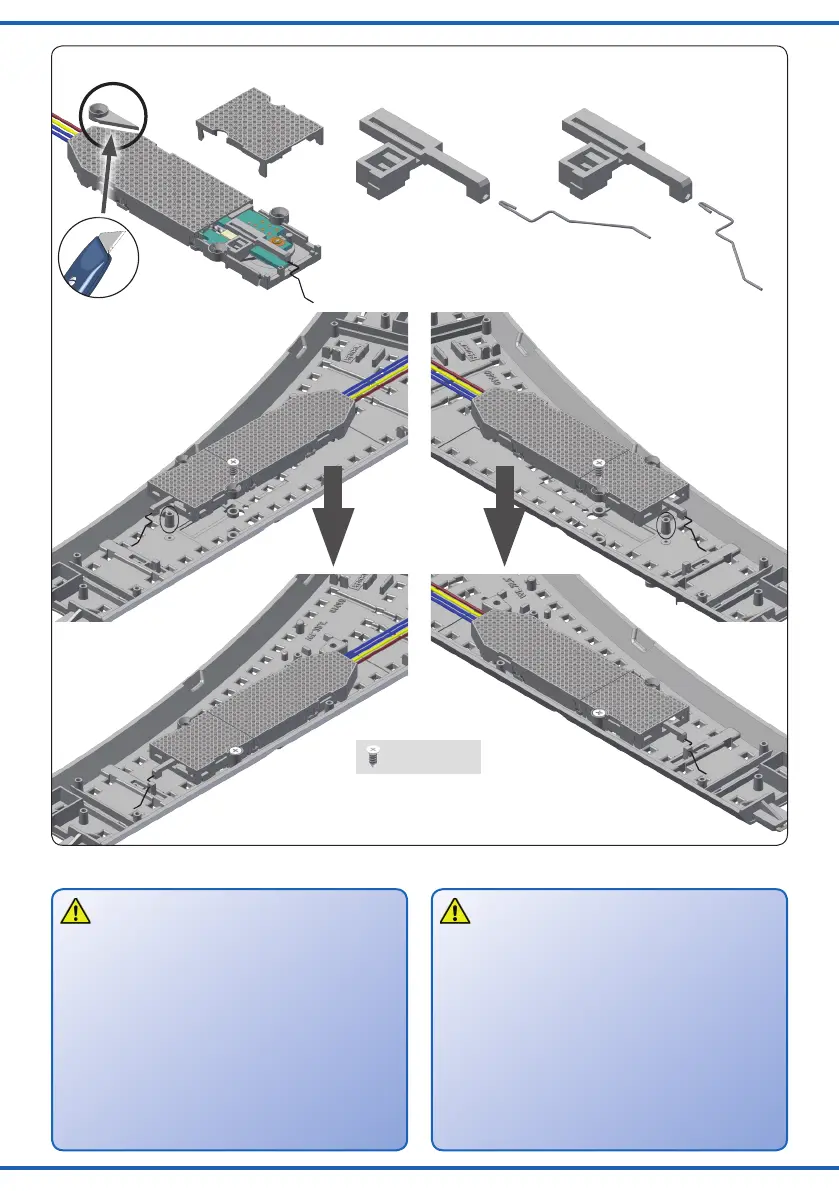

Fig. 12
Abb. 12
12.1
12.2 rechts / right 12.3 links / left
2,2 x 6 mm
4. Anschluss und Einrichtung
Vorsicht:
Alle Anschluss- und Montagearbeiten nur bei abge-
schalteter Betriebsspannung durchführen!
Ausschließlich nach VDE / EN-gefertigte
Modellbahntransformatoren verwenden!
Stromquellen unbedingt so absichern, dass es bei
einem Kurzschluss nicht zum Kabelbrand kommen
kann.
Widerstand und Diode an den Enden der
Anschlussdrähte sind für die Funktion erforderlich.
Keinesfalls entfernen! Widerstände nicht mit Isolati-
onsmaterial umhüllen, da sonst keine ausreichende
Kühlung möglich ist!
4. Connection and conguration
Caution:
Make sure that the power supply is switched off when
you mount the device and connect the wires!
Only use VDE/EN tested special model train trans-
formers for the power supply!
The power sources must be protected to prevent the
risk of burning wires.
Resistor and diode at the cables are needed for prop-
er function of the lamp. Never cut them off! Never
cover resistor or diode with insulation material, be-
cause they have to be cooled by surrounding air!
Rechtsweiche
turnout right
Linksweiche
turnout left
