Viessmann 5107 - Page 13

13
e. g. Commander
z. B. Commander
Commander
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
z. B. 5200
grün
orange
e. g. 5200
green
orange
viessmann
Powermodul
5215
T
E
ge bn
Braune Massebuchsen
nicht koppeln !
max. 24 V~
rt bn
zu den Decodern
5215
5215
Positive
viessmann
4-fach-Blinkgerät 5065
16 V ~
bn
1
ge
ge
4
32
zu den Andreaskreuzen
To the St. Andrews crosses
braun / brown
gelb / yellow
Decoder 5104
grün / green
orange / orange
blau / blue
330Ohm
0,25W
Geschwindigkeit:
Originalstand: 6 sec
nach dem Schnitt: 3 sec
Barrier speed:
Original: 6 sec
After cutting the wire: 3 sec
Universal Tasten - Stellpult
5547
Viessmann
grüne Markierung
green marker
rote Markierung
red marker
braun
brown
viessmann
Soundmodul
Synchron-
eingang
14-16V
~ / =
5556
intern / extern
Synchron-
ausgang
blau / blue
blau / blue
orange / orange
grün / green
braun / brown
gelb / yellow
braun / brown
gelb / yellow
braun / brown
gelb / yellow
10-16V AC ~
14-24V DC =
13-24V Digitalsignal

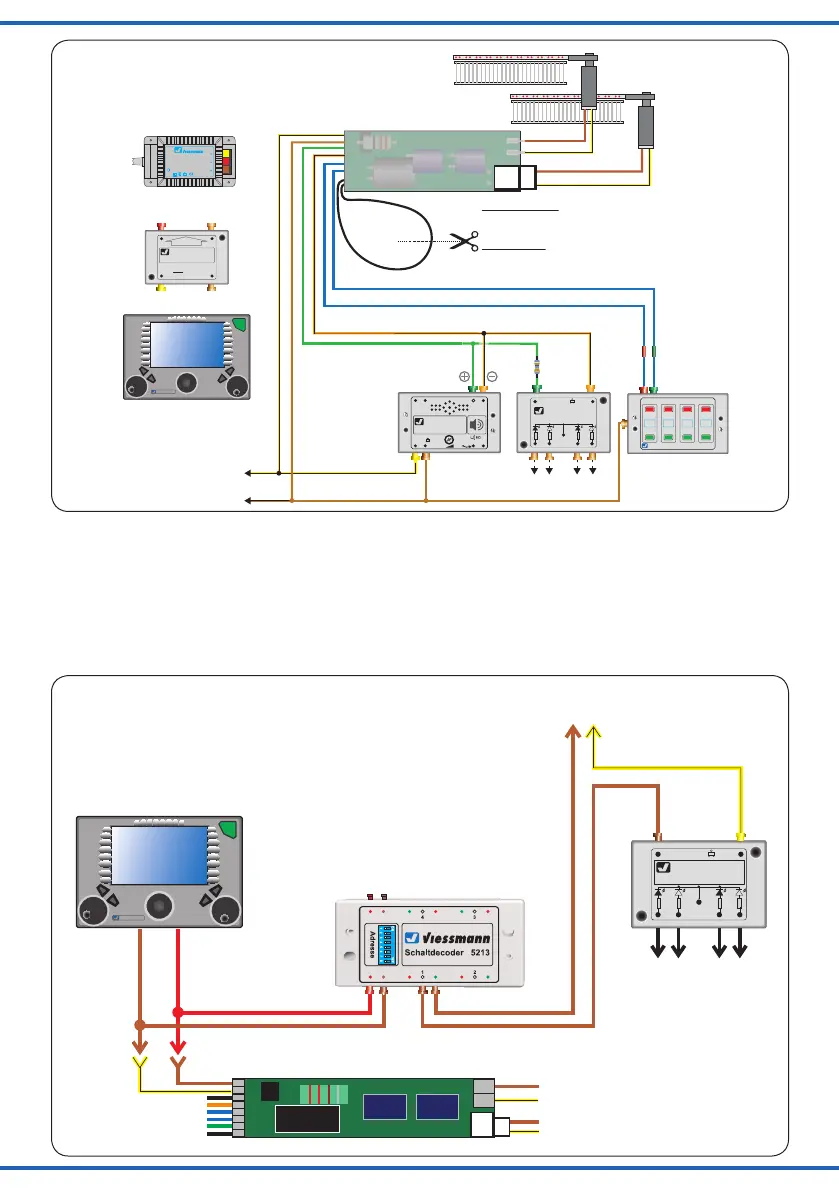

Fig. 12
Abb. 12
braun
gelb / yellow
zu den Schranken / To the barriers
zu den Schranken / To the barriers
zu Andreaskreuzen
To the St. Andrew’s
crosses
Digitalsteuerung der Bahnschranke und Andreaskreuz-Elektronik.
Digital control of barriers and blinking module for St. Andrew´s crosses
Digitalzentrale
Command station
z.B. 5300
Commander
viessmann
4-fach-Blinkgerät 5065
16 V ~bn
1
ge
ge
432
gelb / yellow
braun / brown
rot / red
braun / brown
braun / brown
braun / brown
Blinkgerät
Blinking module
10-16V AC ~
14-24V DC =
13-24V Digitalsignal
Schaltdecoder
Switching decoder
z.B. 5213, 5209, 5285
Fig. 13
Abb. 13
4. Schalten Sie die Digitalspannung ein und warten Sie
mindestens eine Sekunde.
5. Nun entfernen Sie, je nach Digitalsystem, eine der bei-
den Steuerleitungen (bei DCC bleibt das blaue Kabel
mit der roten Markierung am Gleis; bei MM das blaue
Kabel mit der grünen Markierung).
3. Connect the two blue control cables to one track each
of the corresponding terminals of the command sta-
tion; in other words one blue cable goes to one track
and the other one to the other track or the centre con-
ductor of a three-rail system.
4. Turn on the digital voltage and wait for at least one
second.
