7
zum Gleis
gn
Vorsignal -
Steuerung
rt
viessmann
Steuermodul für
Licht-Blocksignal 5221
16 V
bn ge
Viessmann
5211
Magnetartikeldecoder
E4
1rt rtgn gn
3
2
rt
gn gn rt
bnrt
bnrt
gelb yellow
5211
rot / red
blau mit rotem Stecker
blue with red plug
blau mit gr¸nem Stecker
blue with green plug
rot red
16 V~ AC
braun brown
5221
braun / brown
digitaler
Fahrstrom
digital
propulsion
current
braun / brown
Verbindung zwi-
schen Digital-
Masse (braun) und
Masse (braun) der
16 V-Versor-
gungsspannung
von Art.-Nr. 5221.
Connection
between digital
ground (brown) und
ground (brown)
from the 16 V
supply voltage of
item-No. 5221.

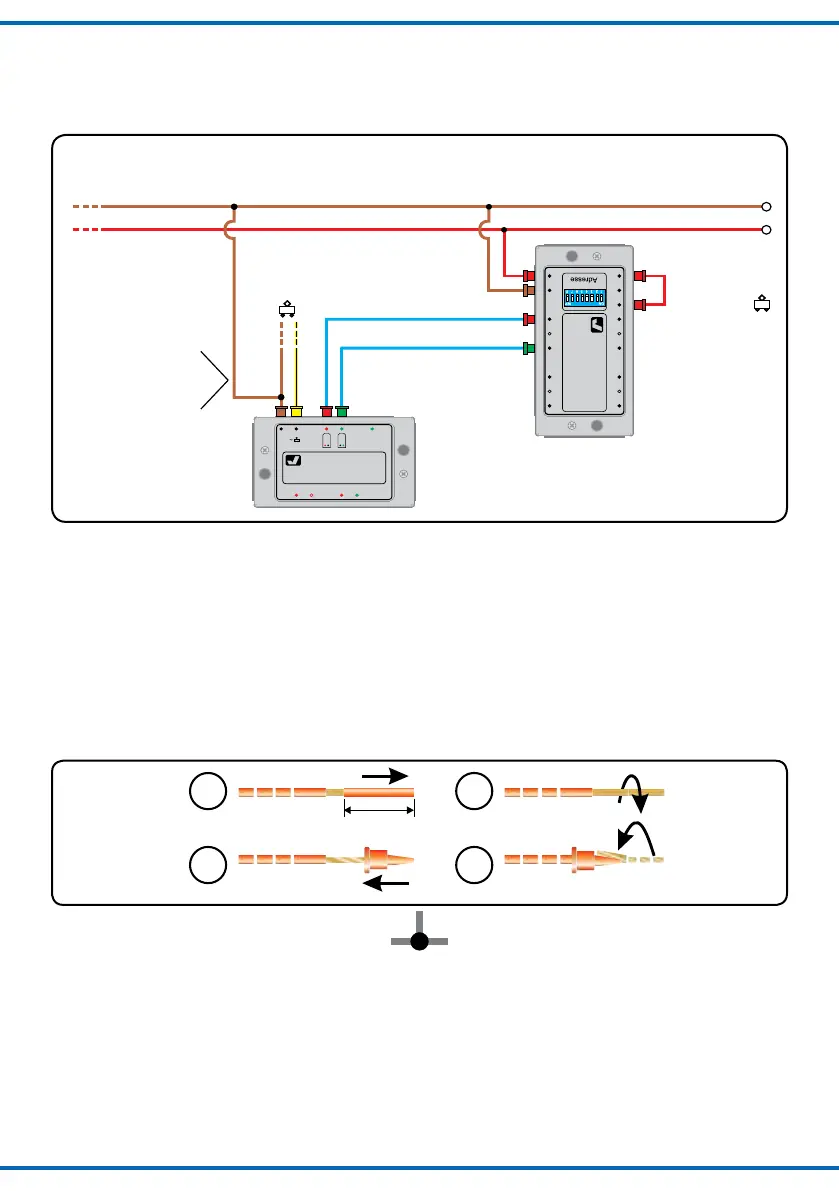

Fig. 7
Abb. 7
Bei Art.-Nr. 5280 beachten Sie die markierte Verbindung
in Abb. 7.
Alternativ können sie auch das Steuermodul für Licht-
Signale Art.-Nr. 5224 verwenden. Dort ist ein Digital-
decoder bereits integriert!
3
4
1
2
Litzen verdrillen
Twist wires together
Kabel abisolieren
ca. 1,5 cm
Stecker aufschieben
Push plug on
Draht umbiegen
Dismantle the
cable
Bend wire
6. Benutzung der Viessmann-
Stecker
Das obenstehende Symbol kennzeichnet eine Leitungs-
verbindung. Die sich hier kreuzenden Leitungen müssen
an einer beliebigen Stelle ihres Verlaufs elektrisch leitend
miteinander in Verbindung stehen. Der Verbindungspunkt
muss nicht exakt an der eingezeichneten Stelle sitzen,
sondern kann z. B. zu einem Stecker an einer der kreu-
zenden Leitungen verlagert werden.
6. Using the Viessmann plugs
The symbol above depicts a cable connection. The ca-
bles crossing here must be in electrical contact with each
other at any point along their length. The connection point
does not have to be exactly at the marked point, but rath-
er can be moved to a plug located at one of the cross-
ing cables.
16 V supply for the control module (brown). With item-No.
5280 please observer the marked connection in fig. 7.
Alternatively you can use item-No. 5224 digital control
module for colour light signals. The digital decoder is
already integrated.
