Viessmann 5556 - Synchronized Input Connection; Synchronized Output Connection

5
z. B. / e. g. Commander
Commander
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach VDE 0570 EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
z. B. / e. g. 5200
grün
orange
green
orange
viessmann
Powermodul
5215
T
E
ge bn
Braune Massebuchsen
nicht koppeln !
max. 24 V~
rt bn
zu den Decodern
5215
Positiv positive
viessmann
4-fach-Blinkgerät 5065
16 V ~
bn
1
ge
ge
4
32
zu den Andreaskreuzen
to the St. Andrews crosses
braun / brown
gelb / yellow
Decoder 5104
grün / green
orange / orange
blau / blue
330 Ohm 0,25 W
Geschwindigkeit: Originalstand: 6 sec Nach dem Schnitt: 3 sec Barrier speed: Original: 6 sec After cutting the wire: 3 sec
Tasten-Stellpult 2-begriffig
5547
Viessmann
grüne Markierung green marking
rote Markierung
red marking
braun
brown
blau / blue blau / blue orange / orange grün / green
braun / brown gelb / yellow braun / brown gelb / yellow
braun / brown gelb / yellow
10 - 16 V AC ~ 14 - 24 V DC =
Anschluss möglich an Schaltzentrale oder Trafo Connection is possible to digital station or transformer

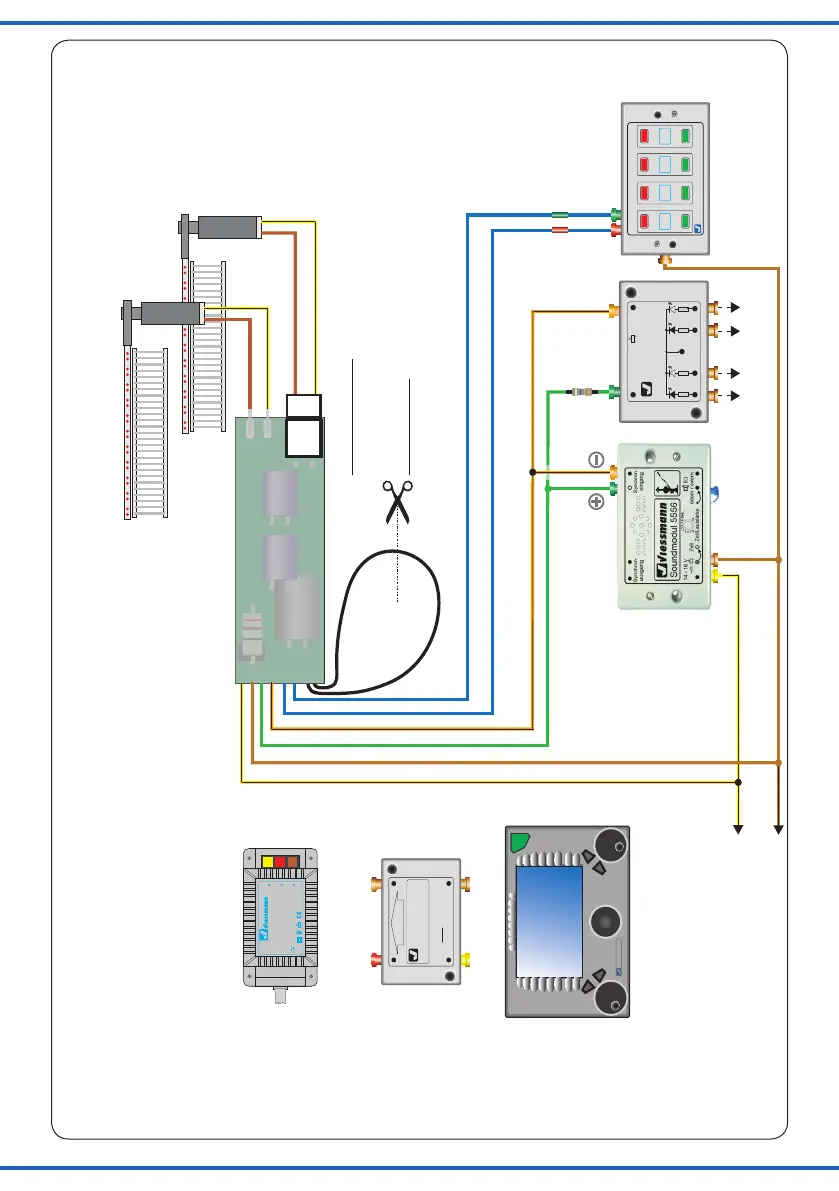

Fig. 3
Abb. 3
z. B. / e. g. 5104, 5107
Anschlusschema gilt ausschließlich für Art. 5104/5107 an Soundmodul Art. 5556 The wiring is only valid for item 5104/5107 to sound module item 5556
