8
Fig. 7
Abb. 7
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
viessmann
5550
Universal Ein-Aus-Umschalter
orange
isolieren
Lautsprecher
(mind. 8 Ω)
/ orange
/ insulate
Loudspeaker
(min. 8 Ω)

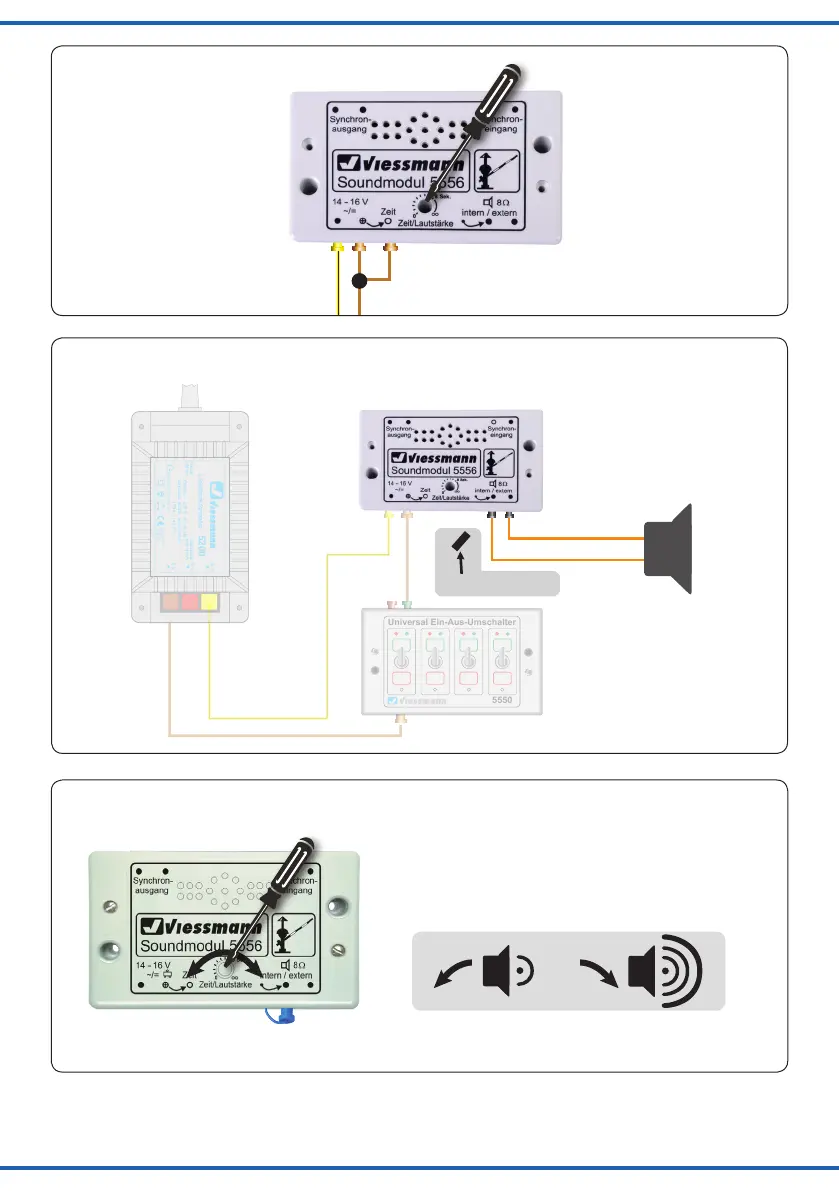

Anschluss eines externen Lautsprechers
Connection of an external loudspeaker
Kleinen Schraubendreher benutzen!
Use a small screwdriver!
Fig. 8
Abb. 8
Fig. 6
Abb. 6
Umschaltung von Lautstärke- auf
Zeiteinstellung.
Switching from volume to time
setting.
Lautstärkeeinstellung
Volume setting
