4
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
Tasten-Stellpult 2-begriffig
5547
Viessmann
gelb
braun
z. B. / e. g. 5200
grün
z. B. / e. g. 5559
z. B. / e. g. 5547
Gleichspannungsbetrieb:
Synchroneingang mit Pol der
Spannungsquelle verbinden.
Synchroneingang mit Pol der
Spannungsquelle verbinden.
/ brown
/ yellow
/ green
DC operation:
Connect “Synchroneingang” to
pole of the power supply.
Connect “Synchroneingang” to
pole of the power supply.

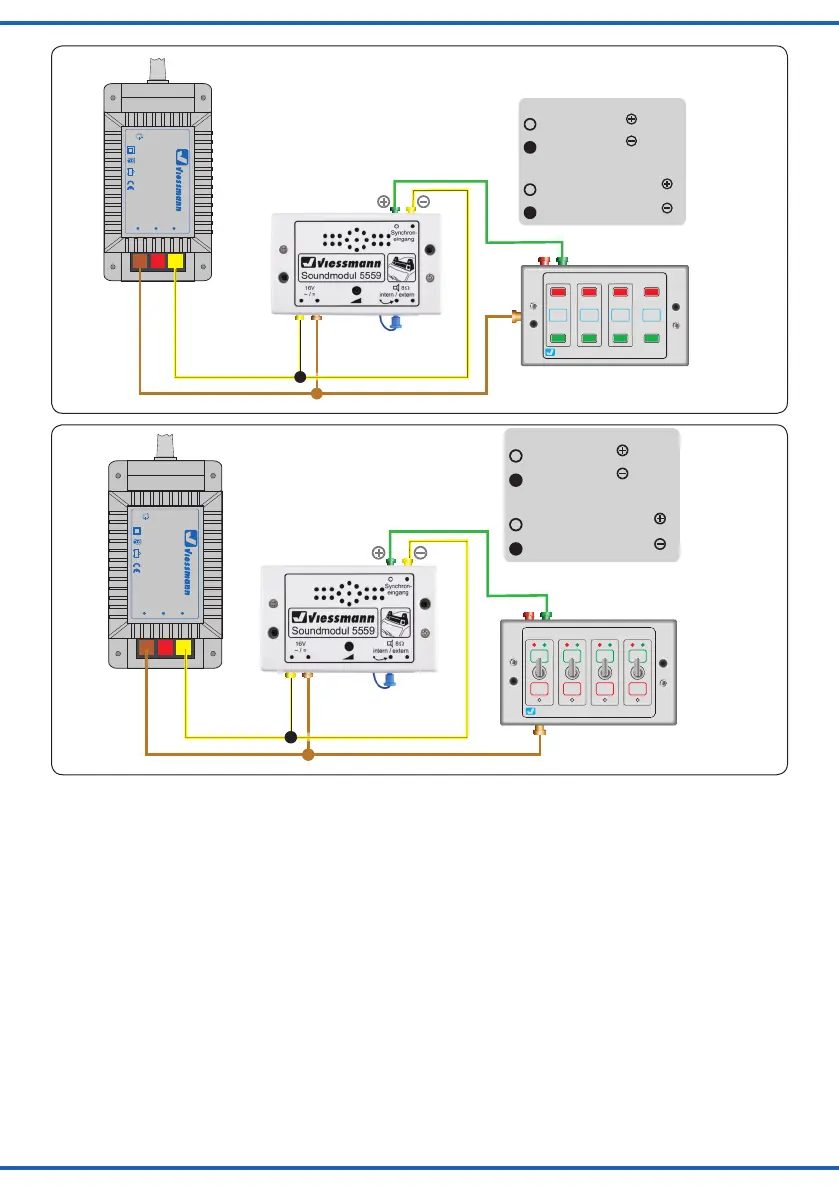

Fig. 2
Abb. 2
Sekundär
0-10-16 V~
16 V
Primär
230 V~
Gefertigt nach
VDE 0570
EN 61558
Lichttransformator
5200
Nur für trockene Räume
Primär 230 V 50 - 60 Hz
Sekundär max. 3,25 A52 VA
ta 25°CIP 40
10 V
0 V
z. B. / e. g. 5200
viessmann
5550
Universal Ein-Aus-Umschalter
gelb
braun
grün
Gleichspannungsbetrieb:
Synchroneingang mit Pol der
Spannungsquelle verbinden.
Synchroneingang mit Pol der
Spannungsquelle verbinden.
z. B. / e. g. 5550
z. B. / e. g. 5559
/ brown
/ yellow
/ green
DC operation:
Connect “Synchroneingang” to
pole of the power supply.
Connect “Synchroneingang” to
pole of the power supply.
Fig. 3
Abb. 3
4.3 Automatikbetrieb
Die Intervallschaltung mit einem Zeitrelais ermöglicht das
automatische Ein- und Ausschalten in frei einstellbaren
Zeitabständen. Schließen Sie das Soundmodul gemäß
Abb. 4 an ein Zeitrelais (z. B. Viessmann Art. 5207) an und
beachten Sie die Anleitung zum Zeitrelais.
4.4 Anschluss eines externen Lautsprechers
Das Soundmodul verfügt über einen Ausgang für einen
externen Lautsprecher mit den elektrischen Werten min.
8 Ohm Impedanz und min. 1/2 Watt Leistung (erhältlich im
Elektronik-Fachhandel). Bei Anschluss eines externen Laut-
sprechers wird der eingebaute Lautsprecher ausgeschaltet.
1. Ziehen Sie das kurze blaue, am Soundmodul befindliche
Kabel, aus der Buchse rechts daneben.
2. Isolieren Sie das blaue Kabel, so dass es keinen Kon-
takt mit anderen Kabeln haben kann.
3. Montieren Sie den externen Lautsprecher am vorgese-
henen Einbauort.
4.3 Automatic mode
By using a time relay (e. g. Viessmann item 5207), the
sound module can be automatically switched on and o.
Connect the sound module and time relay as shown in g.
4 and observe the time relay manual.
4.4 Connection of an external loudspeaker
The sound module is equipped with an output for an exter-
nal loudspeaker with electrical values of 8 ohm impedance at
least and min. 1/2 watt power (can be purchased in a spe-
cialized shop for electronics). In case you connect an external
loudspeaker the incorporated loudspeaker will be switched o.
1. Please pull the short blue cable from the sound module
out of the next socket to the right.
2. Insulate the blue cable to avoid any contact with other
cables.
3. Mount the external loudspeaker at the intended place.
